Prijungimas
Sauga
Niekada nejunkite ATC be saugiklio arba tie-
siogiai prie automobilio akumuliatorių bateri-
jos.
Naudokite tik komplektacijoje esančius kabe-
lius.
Netieskite laidų virš aštriabriaunių kampų,
naudokite briaunų apsaugą.
Netieskite laidų šalia prietaisų, kurių tempera-
tūra viršija 50 °C.
Mažiausiasis atstumas iki laidų su 230 V tinklo
įtampa: > 10 cm.
Kad ATC veiktų nepriekaištingai, taip pat rei-
kia užtikrinti tinkamą įtampos tiekimą (12 V) iš
vilkiko.
ATC blokatorius
ATC blokatorius
Nepriekaištingam ATC eksploatavimui
užtikrinti nameliuose-priekabose su ne-
priklausomu 12 V maitinimu (pvz., borto
baterija, nepriklausomas paketas), tarp
priekabos skirstomosios dėžutės ir ATC
reikia sumontuoti blokatorių.
Papildomos įrangos paketo prekės: 1224853
Šviesos diodo montavimas
esant inercinės stabdžių sistemos valdikliams
be plastikinio uždangalo
1. Įmontuokite šviesos diodą į šviesos diodo lai-
kiklį.
2. Atlaisvinkite inercinės stabdžių sistemos val-
diklio 6-briaunę veržlę ir įstumkite šviesos di-
odo laikiklį.
3. Vėl priveržkite 6-briaunę veržlę.
Priveržimo momentas 86 Nm.
esant inercinės stabdžių sistemos valdikliams
su plastikiniu uždangalu
1. Numontuokite atraminį ratą nuo AE.
2. Nuimkite plastikinį uždangalą, apsukite ir įsta-
tykite laikantįjį skydą tiksliai šioje vietoje (18
pav.).
3. Pažymėkite kiaurymių padėtis.
4. Išimkite laikantįjį skydą ir plastikiniame užd-
angale išgręžkite kiaurymes (19 pav.).
5. Prakiškite šviesos diodą pro kiaurymę Ø13,5
mm ir sumontuokite laikantįjį skydą (20 pav.).
6. Prisukite laikantįjį skydą prie uždangalo (21
pav.).
1809253_a
2x išdrožiniai varžtai su sferinėmis-cilindrinė-
mis galvutėmis
2x poveržlės
2x savaime užsifiksuojančios 6-briaunės ver-
žlės

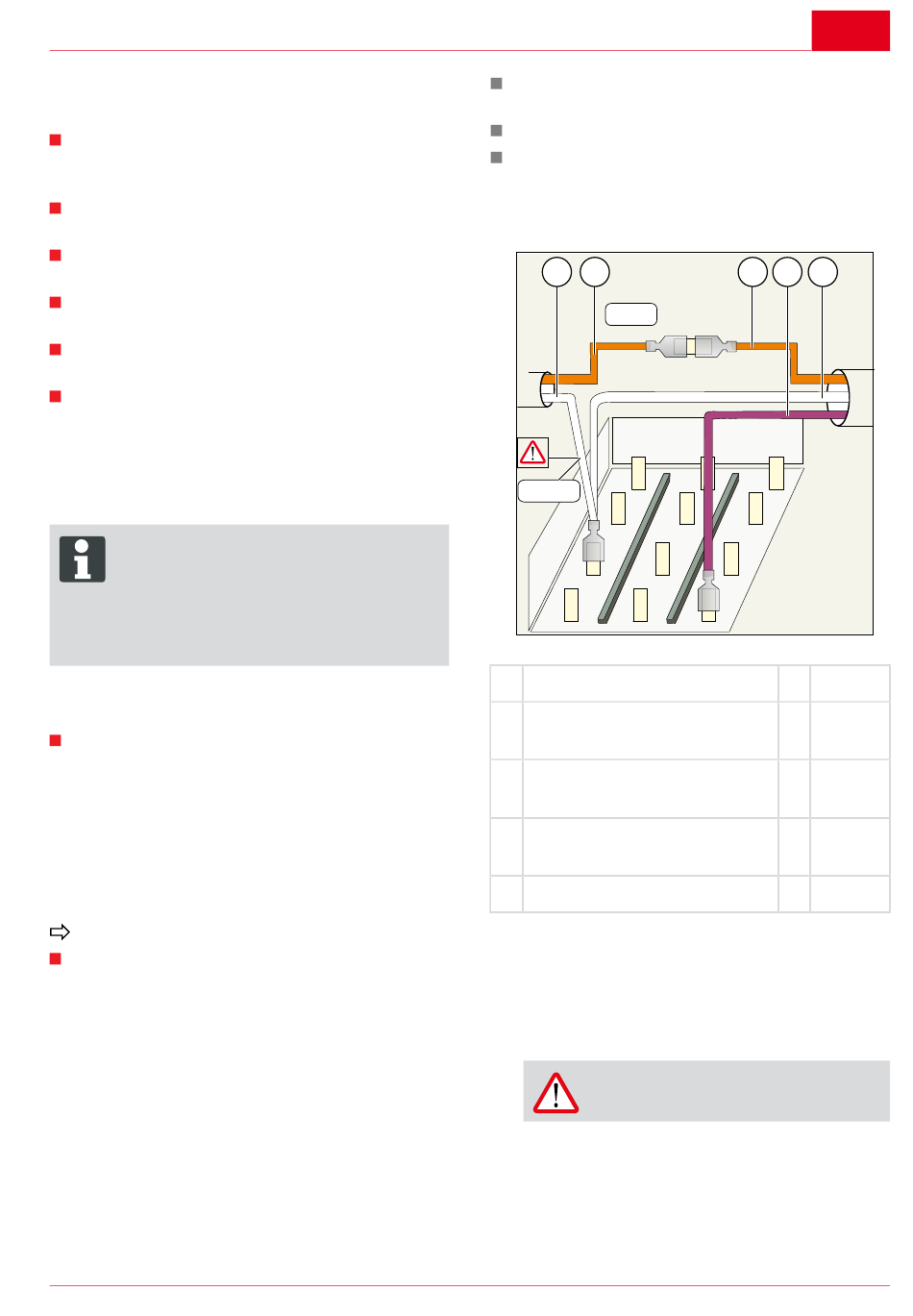

Kabelių prijungimas
1 2
PIN 9
PIN 13
1 Priekabos kabelis, masė
2 Priekabos kabelis, nuolatinis
pliusas
3 ATC kabelis, įvadas
4 ATC kabelis, grįžtamoji linija
5 ATC kabelis, masė
1. Įkiškite ATC kabelį į ATC.
2. Laisvą kabelio galą nuveskite 13 polių
priekabos kištuko skirstomosios dėžutės link.
3. ATC kabelio (5) masės laidą įkiškite į
priekabos kabelio (1) masės skirstytuvo kištu-
kinį lizdą.
PRANEŠIMAS!
Masė tik kaištyje 13!
4. Nutraukite priekabos kabelio (2) nuolatinį pli-
usą nuo skirstytuvo ir įkiškite ATC kabelio (4)
grįžtamąją liniją į šį kištukinį lizdą.
5. Priekabos kabelio (2) nuolatinio pliuso laidą
tiesiogiai sujunkite su ATC kabelio (3) įvadu.
lt
3 4 5
ATC
-
+
+ oranži-
nis
+ violeti-
nis
- baltas
