Essieu solo
Catégorie de poids
750 - 1300 kg
1301 - 1500 kg
1501 - 1800 kg
1801 - 2000 kg
2001 - 2500 kg
2501 - 3000 kg
3001 - 3500 kg
Essieu tandem
Catégorie de poids
1300 - 1600 kg
1601 - 2000 kg
2001 - 2500 kg
2501 - 2800 kg
2801 - 3500 kg
ÉVENTUELLE UTILISATION NON
CONFORME
Le fabricant décline toute responsabilité en cas de
défauts ou de dommages causés par :
le non-respect des indications de sécurité de
cette documentation
la pose ou dépose incorrecte
une utilisation incorrecte

DESCRIPTION DU PRODUIT

AL-KO Trailer Control (ATC) erkennt kritische
Pendelbewegungen und bremst bei Bedarf den
Caravan ab. Für den Einbau ist keine Abnahme
durch eine amtliche Prüfstelle erforderlich. Das
System ist wartungsfrei.
Variantes de montage
Variante A
ATC vissé au contre-palier du câble de
frein avec l'étrier de retenue.
Variante B
ATC vissé au contre-palier du câble de
frein en haut avec l'étrier de retenue. ATC
est tourné de180°.
Variante C, montage tandem
22
Variante ATC
A, B, D
A, B, D
A, B, D
A, B, D
E
E
E
Variante ATC
C
C
C
C
C
ATC vissé directement au contre-palier
du câble de frein (sans étrier de retenue).
Variante D
ATC vissé directement au contre-palier
du câble de frein.
Variante E
ATC à adaptateur pour câbles de frein
renforcés
Vissé directement au contre-palier du
câble de frein

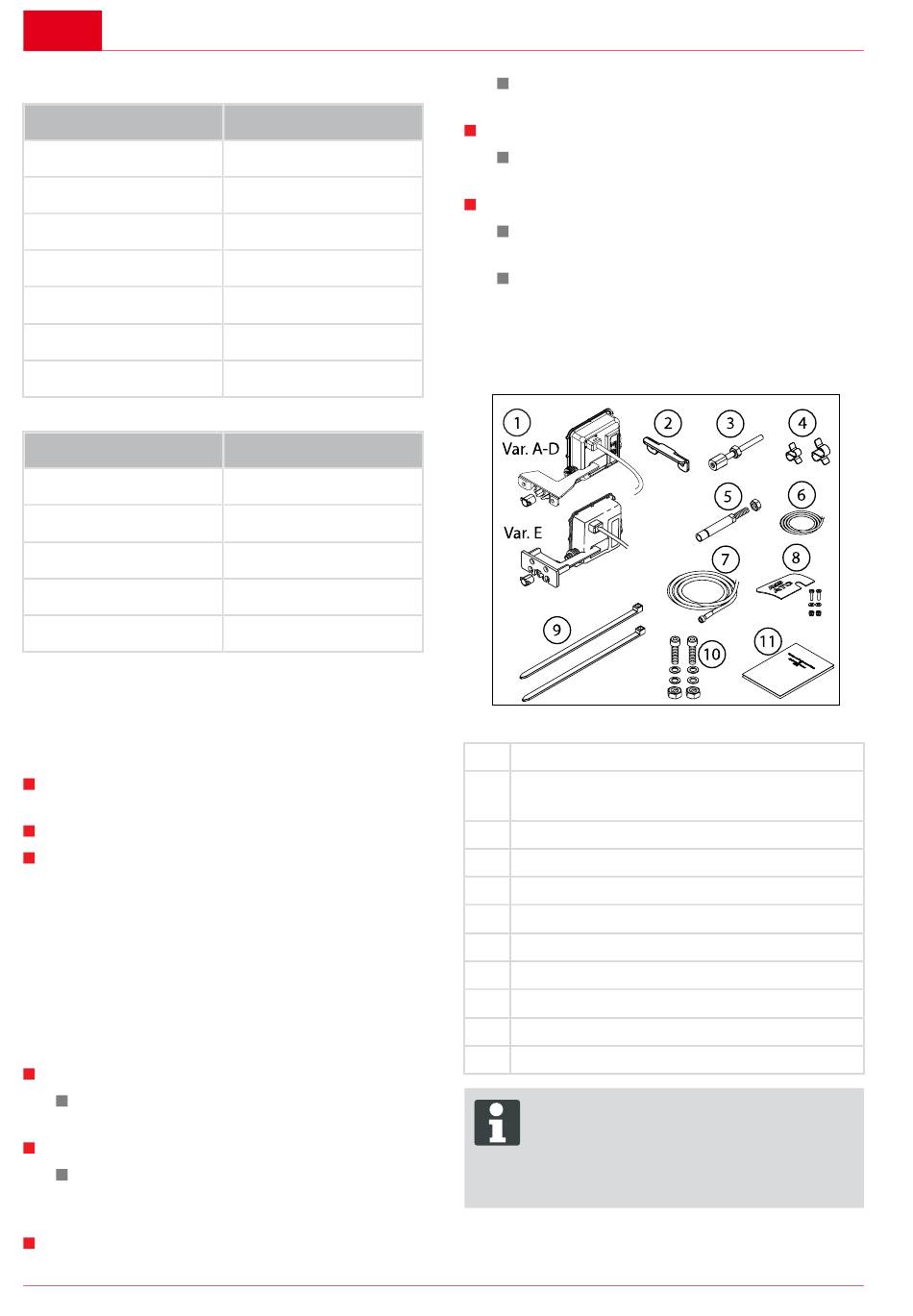

CONTENU DE LA LIVRAISON

1 ATC (variante A-D ou variante E)
2 Cornière de fixation (variante A et B uni-
quement)
3 Broche guide M10 / M12
4 Pinces-supports
5 Rallonge de tige de compression
6 Câble de diode avec LED
7 Câble d'alimentation
8 Douille LED
9 Serre-câbles
10 Visserie
11 Documentation produit
Nous conseillons de ne faire effectuer
tous les travaux de montage que par
des entreprises spécialisées compéten-
tes ou par nos points de service après-
vente AL-KO.
