15. Fissare il dado esagonale sull'ATC (Figura
17).
Tenere premuto sulla superficie della
chiave della prolunga dell'asta di spinta.
Collegamento
Sicurezza
Non collegare mai l'ATC senza fusibile o di-
rettamente a una batteria del veicolo.
Utilizzare esclusivamente il cavo fornito.
Non passare i cavi su angoli taglienti, utiliz-
zare una protezione sui bordi.
Non posare i cavi in prossimità di attrezzature
che superano temperature di 50 °C.
Distanza minima dai cavi con tensione di rete
230 V~: > 10 cm.
Per il funzionamento senza errori dell'ATC è
necessario accertarsi della corretta alimenta-
zione (12 V) della motrice.
Circuito di bloccaggio ATC
Circuito di bloccaggio ATC
Per un esercizio corretto dell'ATC per
rimorchi tipo roulotte con alimentazione
di tensione indipendente di 12 V (ad
es. batteria di bordo, gruppo di autoali-
mentazione) si deve montare un circuito
di bloccaggio tra la cassetta di distribu-
zione del rimorchio e l'ATC.
Numero articolo pacchetto di attrezzatura suc-
cessiva: 1224853
Montaggio del LED
con freni a repulsione senza coperchio di pla-
stica
1. Montare il LED sul supporto LED.
2. Rilasciare il dado esagonale sul freno a repul-
sione e inserire il supporto LED.
3. Riavvitare il dado esagonale.
Coppia di serraggio 86 Nm.
In caso di freni a repulsione con coperchio di
plastica
1. rimuovere la ruota di supporto dall'AE.
2. Rimuovere la copertura di plastica, capovol-
gerla e inserire la piastra di fissaggio esatta-
mente a questo punto (Figura 18).
3. Contrassegnare le posizioni dei fori.
4. Rimuovere la piastra di fissaggio e praticare i
fori nel coperchio di plastica (Figura 19).
1809253_a
5. Inserire il LED attraverso il foro Ø13,5 mm e
montare la piastra di fissaggio (Figura 20).
6. Avvitare la piastra di fissaggio sul coperchio
(Figura 21).
2x vite a testa svasata a croce
2x rondella
2x dado esagonale autobloccante

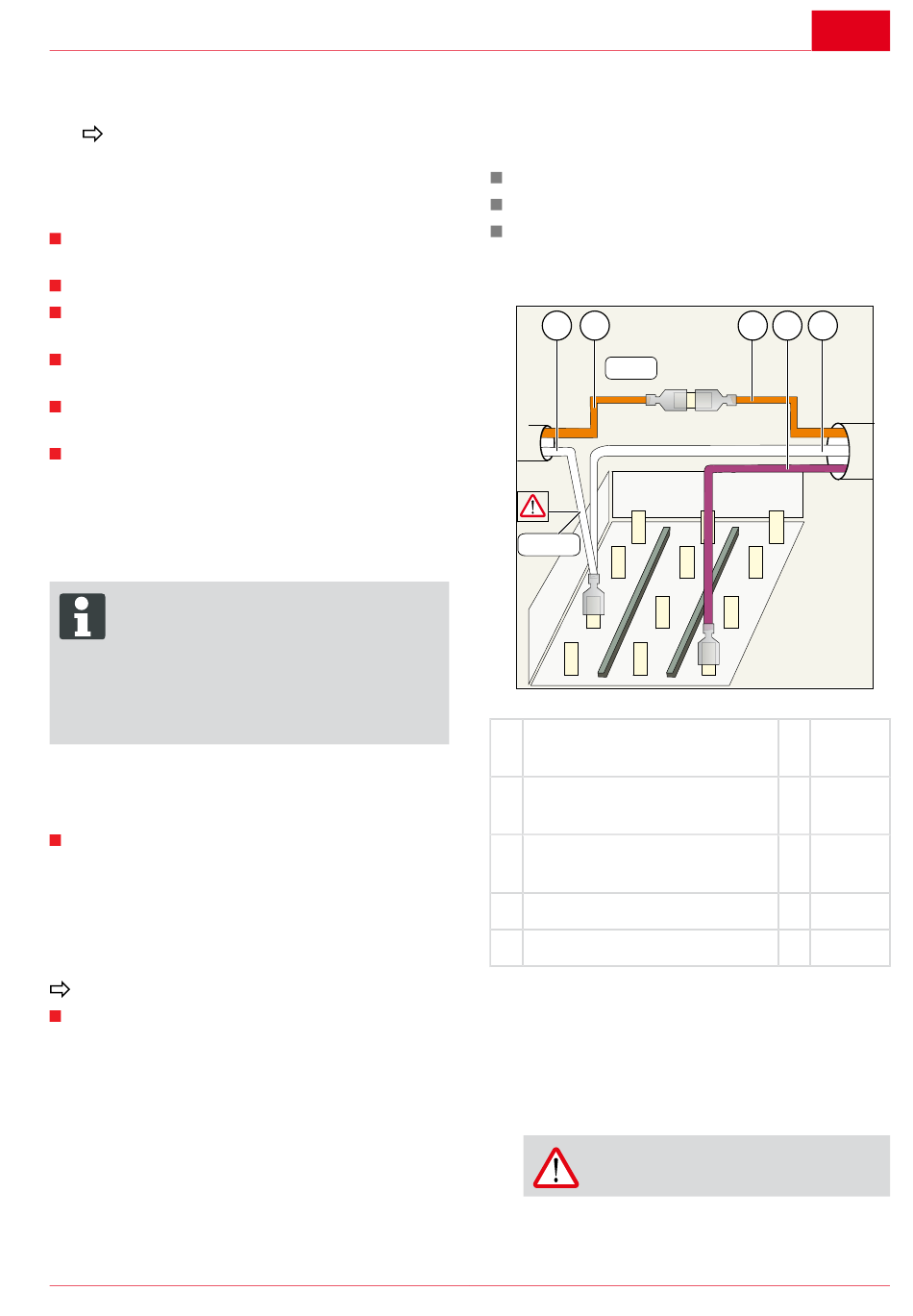

Collegare il cavo
2
1
PIN 9
PIN 13
1 Cavo del gancio traino,
massa
2 Cavo del gancio traino, posi-
tivo permanente
3 Cavo ATC, linea di alimenta-
zione
4 Cavo ATC, ritorno
5 Cavo ATC, massa
1. Inserire il cavo ATC nell'ATC.
2. Condurre Passare l'estremità libera del cavo
alla scatola di distribuzione della presa del
rimorchio a 13 pin.
3. Inserire il cavo ATC del cavo di massa (5)
nello slot del distributore di terra del cavo del
gancio traino (1).
ATTENZIONE!
Terra solo sul PIN 13!
it
3 4 5
ATC
-
+
+ aran-
cione
+ violetto
- bianco
