hu
Súlytartomány
750 - 1300 kg
1301 - 1500 kg
1501 - 1800 kg
1801 - 2000 kg
2001 - 2500 kg
2501 - 3000 kg
3001 - 3500 kg
Kéttengelyes (tandem)
Súlytartomány
1300 - 1600 kg
1601 - 2000 kg
2001 - 2500 kg
2501 - 2800 kg
2801 - 3500 kg
LEHETSÉGES HIBÁS HASZNÁLAT
A gyártó nem vállal felelősséget azokért a hiány-
osságokért és károkért, amelyeknek oka:
a jelen dokumentáció biztonsági utasítá-
sainak figyelmen kívül hagyása
szakszerűtlen beszerelés vagy átépítés
szakszerűtlen használat
TERMÉKLEÍRÁS
Az ATC kritikus lengőmozgásokat hajthat végre
és szükség esetén lefékezi a lakókocsit / vontatót.
A rendszer nem igényel karbantartást. Az összes-
zereléshez nem szükséges szakvállalat által kiál-
lított tanúsítvány.
Felszerelési változatok
A változat
Az ATC a bowdenhuzal-támasztékon tar-
tókengyellel van felcsavarozva.
B változat
Az ATC a bowdenhuzal-támasztékon fe-
lül tartókengyellel van felcsavarozva. Az
ATC 180°-kal el van fordítva.
C változat, tandem felszerelés
Az ATC közvetlenül a bowdenhuzallal van
felcsavarozva (tartókengyel nélkül).
62
ATC-változat
A, B, D
A, B, D
A, B, D
A, B, D
E
E
E
ATC-változat
C
C
C
C
C
D változat
Az ATC közvetlenül a bowdenhuzal-tá-
masztékon van felcsavarozva.
E változat
ATC adapterrel erősebb bowdenhuzalok-
hoz
Közvetlenül a bowdenhuzal-támasztékon
felcsavarozva

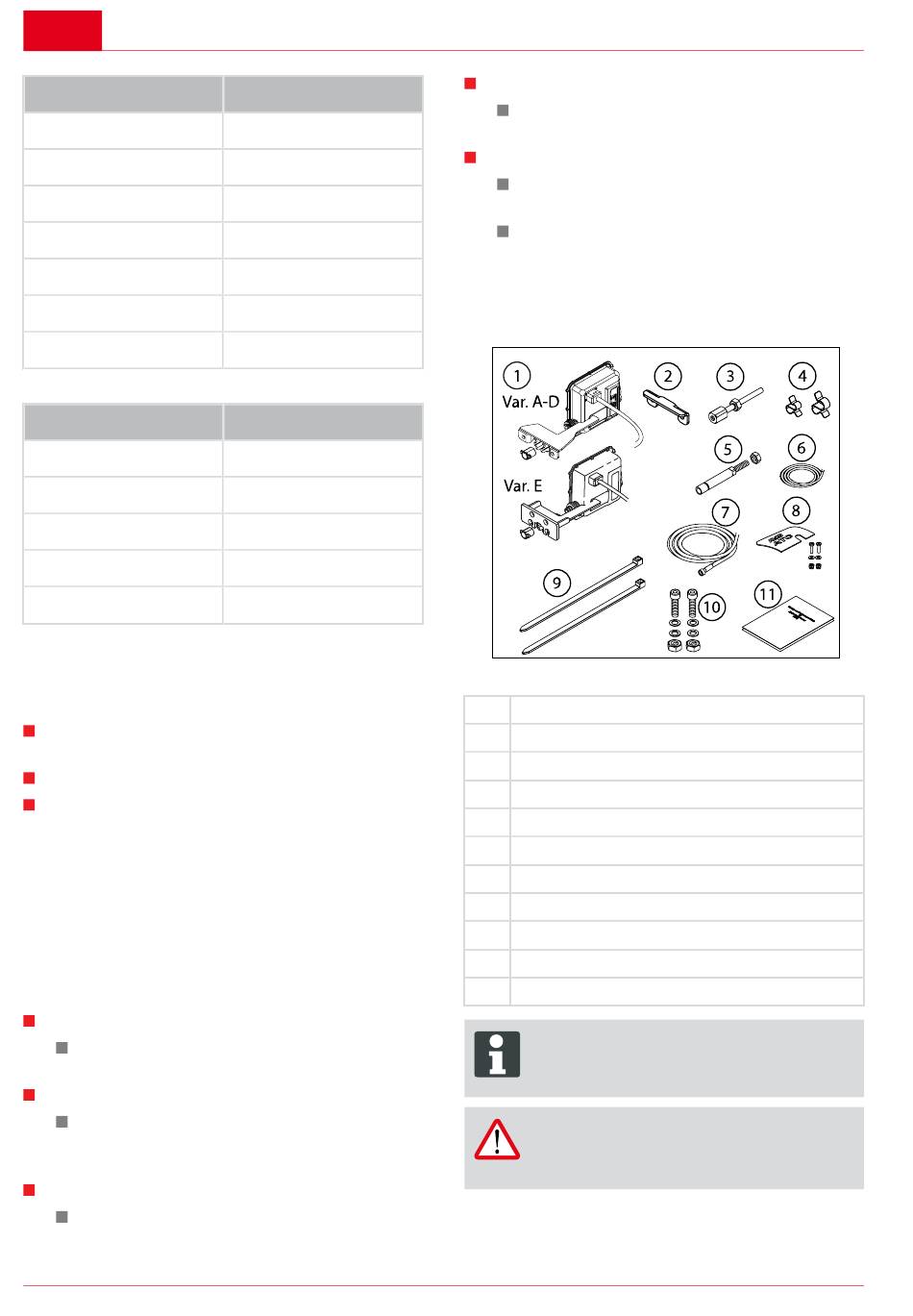

A SZÁLLÍTMÁNY TARTALMA
1 ATC (A–D változatok vagy E változat)
2 Tartóidom (csak A és B változat)
3 M10 / M12 vezetőcsapok
4 Tartókapcsok
5 Nyomórúd-hosszabbító
6 Diódakábel LED-del
7 Tápvezeték
8 LED-tartó
9 Kábelkötöző
10 Csavarozási anyag
11 Termékdokumentáció
Javasoljuk, hogy minden szerelési mun-
kát csak hozzáértő szakműhellyel vagy
AL-KO szervizünkkel végeztessen el.
FIGYELEM!
A felszerelés előtt a fékrendszert be kell
állíttatni egy szakműhelyben.
1809253_a
