AL-KO ATC TRAILER CONTROL Installation Instructions Manual page 97

Svorio sritis
1801–2000 kg
2001–2500 kg
2501–3000 kg
3001–3500 kg
Dviašė priekaba (tandeminė)
Svorio sritis
1300–1600 kg
1601–2000 kg
2001–2500 kg
2501–2800 kg
2801–3500 kg
GALIMI NETINKAMO NAUDOJIMO
ATVEJAI
Gamintojas neprisiima jokios atsakomybės už ge-
dimus arba žalą, patirtą dėl:
šiuose dokumentuose pateiktų saugos in-
strukcijų nesilaikymo
neteisingo sumontavimo arba išmontavimo
neteisingo naudojimo
GAMINIO APRAŠYMAS
ATC atpažįsta kritinį ašies judėjimą ir pagal poreikį
įjungia namelio - autopriekabos stabdžius. Siste-
mos aptarnauti nereikia. Sumontavimo darbams
atlikti nereikia kreiptis į oficialią kontrolės institu-
ciją.
Tvirtinimo variantai
A variantas
ATC prisukta ant atramos su Boudeno ly-
nais su laikančiąja apkaba.
B variantas
ATC prisukta ant atramos su Boudeno ly-
nais viršuje su laikančiąja apkaba. ATC
pasukta 180°.
C variantas, tandemo tvirtinimas
ATC prisukta tiesiogiai su atrama su Bou-
deno lynais (be laikančiosios apkabos).
D variantas
ATC prisukta tiesiogiai prie atramos su
Boudeno lynais.
1809253_a
ATC variantas
A, B, D
E
E
E
ATC variantas
C
C
C
C
C
E variantas
ATC su adapteriu storesniems Boudeno
lynams
Prisukta tiesiogiai prie atramos su Bou-
deno lynais

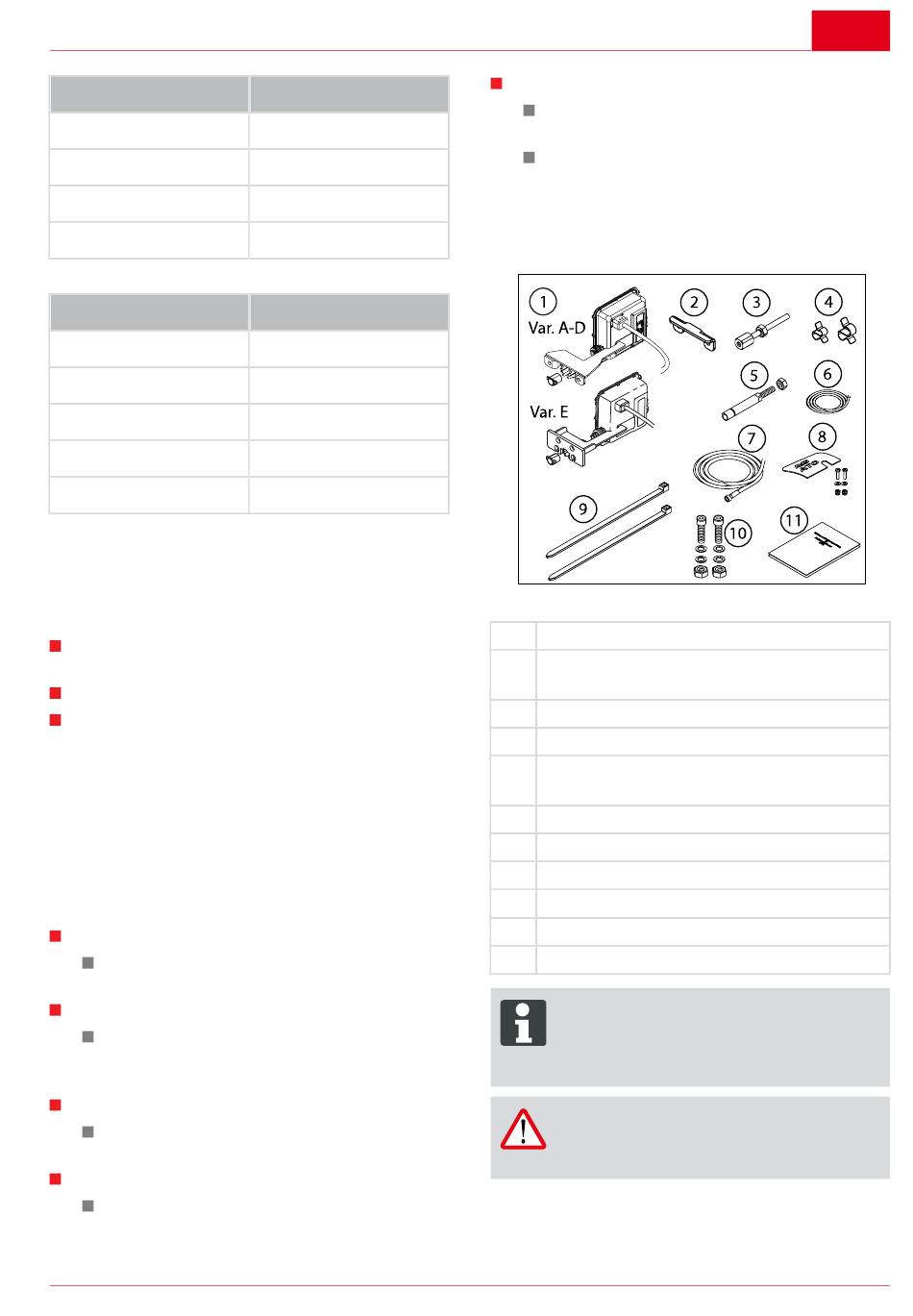

KOMPLEKTACIJA
1 ATC (A-D arba E variantas)
2 Laikantysis kampuotis (tik A ir B varian-
tai)
3 Kreipiamasis pirštas M10/M12
4 Laikantieji gnybtai
5 Prispaudimo strypo ilginamasis elemen-
tas
6 Diodų kabelis su šviesos diodu
7 Maitinimo laidas
8 Šviesos diodo laikiklis
9 Kabelių rišiklis
10 Prisukama medžiaga
11 Gaminio dokumentacija
Visus montavimo darbus rekomenduo-
jame pavesti atlikti tik kompetentingoms
specializuotoms įmonėms arba mūsų
„AL-KO" techninės priežiūros skyriui.
PRANEŠIMAS!
Prieš montuojant stabdžių sistemą turi
nustatyti specializuotos dirbtuvės.
lt
97
