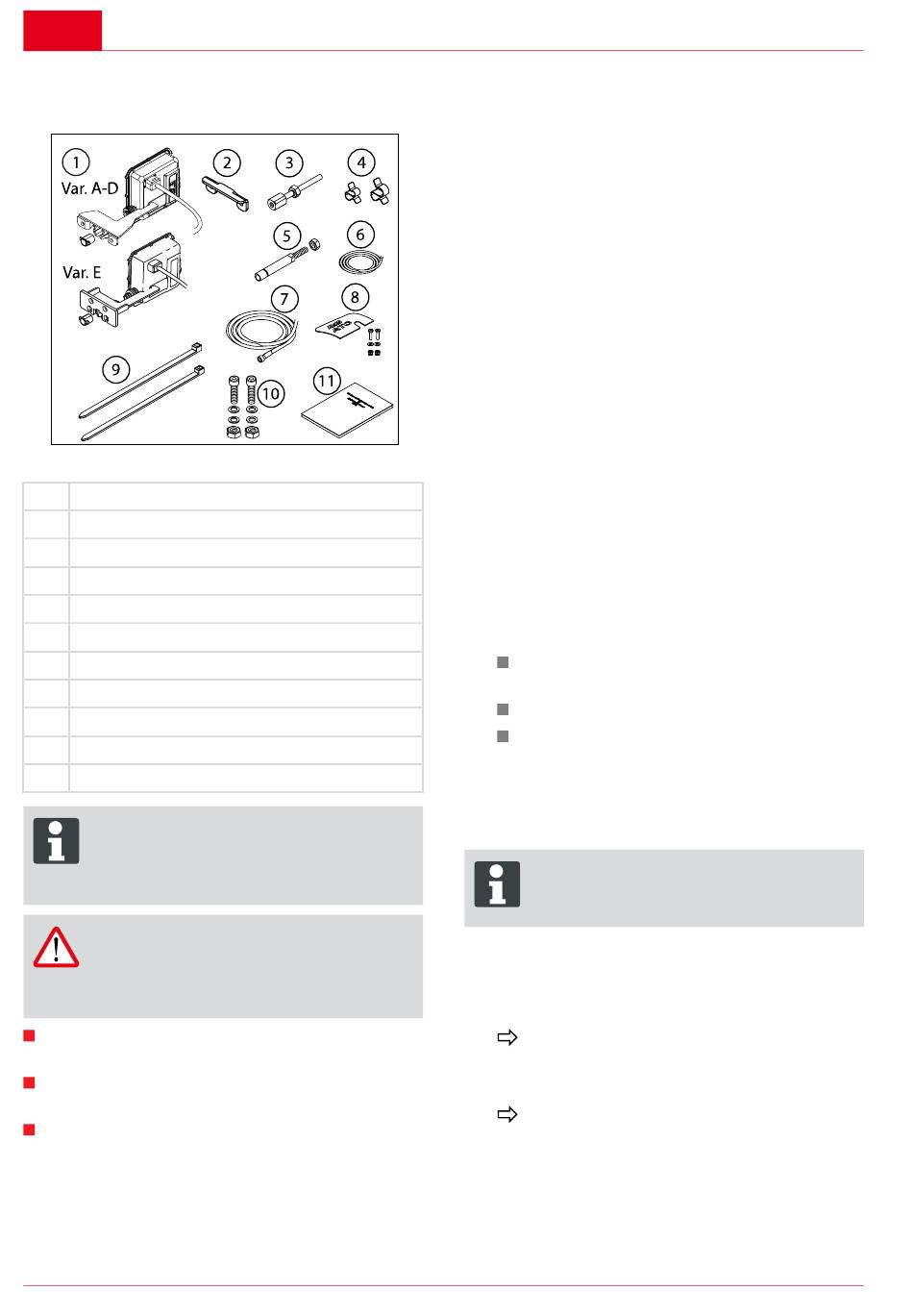

ZAKRES DOSTAWY

1 ATC (wariant A-D lub wariant E)
2 Kątownik mocujący (tylko wariant A i B)
3 Trzpień prowadzący M10 / M12
4 Zaciski mocujące
5 Przedłużenie drążka naciskowego
6 Przewód z diodą LED
7 Przewód zasilania
8 Uchwyt LED
9 Opaska kablowa
10 Materiał połączeń śrubowych
11 Dokumentacja produktu
Zalecamy, aby prace montażowe były
przeprowadzane wyłącznie przez serwis
AL-KO lub punkty serwisowe posiada-
jące odpowiednie kwalifikacje.
UWAGA!
Przed montażem układ hamowania musi
zostać ustawiony w specjalistycznym
warsztacie.
Przed montażem wyjąć 13-stykową wtyczkę
z gniazda pojazdu ciągnącego.
W celu wykonania montażu musi zostać zwol-
niony hamulec ręczny!
W przyczepach kempingowych przed rokiem
modelowym 1998 opora musi zostać wymie-
niona na nową.
48

INSTALACJA ATC

Montaż ATC (warianty A-D)
1. Odkręcić i zdjąć nakrętkę kontrującą bądź
uchwyt pręta (Rys. 01, poz. 1).
2. Skrócić długość gwintu na pręcie do 10 mm
(Rys. 01, poz. 2).
3. Nakręcić i skontrować trzpień prowadzący
M10 / M12 na pręcie (Rys. 02).
4. Gwint przedłużenia drążka naciskowego
nasmarować przed montażem - ochrona
przed korozją.
5. Wsunąć tuleję plastikową i przedłużenie
drążka naciskowego w ATC (Rys. 03).
6. Nakręcić nakrętkę 6-kątną do oporu (Rys.
04).
7. Wkręcić przedłużenie drążka naciskowego
możliwie najdalej w ATC (Rys. 05).
8. Przesunąć ATC do przodu aż do opory linki
hamulcowej (Rys. 06).
9. Przykręcić śruby ATC (Rys. 07).
Warianty A i B: Skręcić z kątownikiem mocu-
jącym.
Warianty C i D: Przykręcić bezpośrednio na
oporze.
2x śruba z łbem walcowym, z gniazdem
sześciokątnym
2x podkładka zębata
2x nakrętka 6-kątna samohamowna
a) Podkładkę zębatą zamontować pod łbem
śruby.
b) Śruby dociągać z lewej i prawej strony na
przemian.
Drążek naciskowy musi być ustawiony
centrycznie do otworu przelotowego.
Moment dociągający: 40 Nm.
10. Wykręcić ręcznie przedłużenie drążka na-
ciskowego na tyle daleko, aby ustawiło się
ono przy nakrętce 6-kątnej trzpienia prowad-
zącego (Rys. 08).
Maksymalna odległość: 1 mm!
11. Skontrować nakrętkę 6-kątną na ATC (Rys.
17).
Przytrzymać za powierzchnię kluczową
przedłużenia drążka naciskowego.
