lv
Pieslēgums
Drošība
Nekādā gadījumā nepieslēdziet ATC bez
drošinātāja vai tieši pie automašīnas akumu-
latora.
Izmantojiet tikai komplektā iekļautos kabeļus.
Neuzstādiet vadus virs stūriem ar asām
malām, izmantojiet malu aizsargu.
Neuzstādiet vadus ierīču tuvumā, kuru tem-
peratūra pārsniedz 50°C.
Minimālais attālums līdz vadiem ar 230 V~
tīkla spriegumu: > 10 cm.
Lai nodrošinātu ATC darbību bez kļūdām, no-
drošiniet arī pareizu barošanu (12 V) no vel-
košā transportlīdzekļa.
ATC bloķējošais slēgums
ATC bloķējošais slēgums
Netraucētai ATC darbībai dzīvojamās
piekabēs ar neatkarīgu 12 V sprie-
guma padevi (piem., borta akumulators,
pašapgādes komplekts) , starp piekabes
sadalītāja kārbu un ATC jābūt izveidotam
bloķējošam slēgumam.
Artikula Nr. papildaprīkojuma iepakojumam:
1224853
Gaismas diodes uzstādīšana
inerces bremžu ierīcei bez plastmasas pār-
sega
1. LED ievietot LED turētājā.
2. Atskrūvējiet inerces bremžu ierīces sešstūra
uzgriezni un ievietojiet LED turētāju.
3. Pieskrūvējiet sešstūra uzgriezni.
Pievilkšanas griezes moments 86 Nm.
inerces bremžu ierīcēm ar plastmasas pār-
segu
1. Noņemiet balsta riteni no AE.
2. Noņemiet plastmasas pārsegu, apgrieziet to
otrādi un tieši šādā stāvoklī ievietojiet sti-
prinājuma plāksni (Attēls 18).
3. Atzīmējiet urbumu vietas.
4. Atvienojiet stiprinājuma plāksni un izurbjat
caurumus plastmasas pārsegā (Attēls 19).
5. Ievietojiet LED caur Ø13,5 mm urbumu un uz-
stādiet stiprinājuma plāksni (Attēls 20).
6. Pieskrūvējiet stiprinājuma plāksni pie pārsega
(Attēls 21).
94
2x apaļgalvas skrūve ar krustveida rievu
2x paplāksnes
2x pašblīvējoši sešstūra uzgriežņi

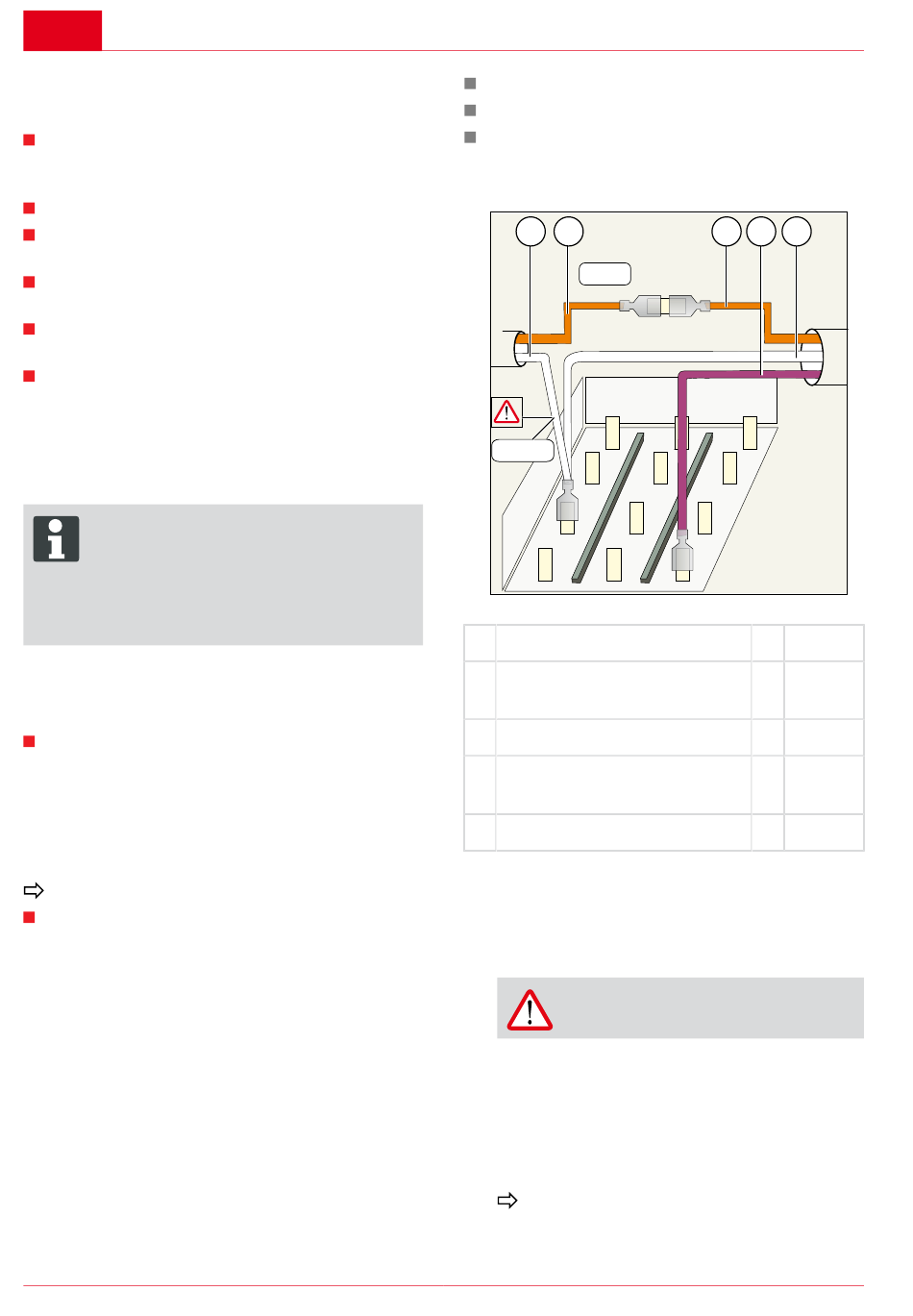

Kabeļa pievienošana
2
1
PIN 9
PIN 13
1 Piekabes kabelis, masa
2 Piekabes kabelis, pastāvī-
gais pluss
3 ATC kabelis, strāvas padeve
4 ATC kabelis, atpakaļejošais
vads
5 ATC kabelis, masa
1. ATC kabelis pieslēgts pie ATC.
2. Brīvo kabeļa galu pieslēdziet piekabes sada-
les kārbas 13 kontaktu spraudnim.
3. Masas pieslēguma ATC kabeli (5) pieslēdziet
piekabes kabeļa (1) masas sadales ligzdā.
UZMANĪBU!
Masa tikai 13. kontaktā!
4. Atvienojiet piekabes kabeļa (2) pastāvīgo
plusu no sadalītāja un iespraust ATC kabeļa
(4) atpakaļejošo savienojumu šajā kontaktā.
5. Savienot pastāvīgā plusa kabeli no piekabes
kabeļa (2) tieši ar strāvas padevi no ATC ka-
beļa (3).
Tādējādi pastāvīgais pluss tiek novadīts
no velkošā transportlīdzekļa caur ATC uz
sadales kārbu.
3 4 5
ATC
-
+
+ oranžs
+ violets
- balts
