AL-KO ATC TRAILER CONTROL Installation Instructions Manual page 27

Rango de pesos
750 - 1300 kg
1301 - 1500 kg
1501 - 1800 kg
1801 - 2000 kg
2001 - 2500 kg
2501 - 3000 kg
3001 - 3500 kg
De dos ejes (eje tándem)
Rango de pesos
1300 - 1600 kg
1601 - 2000 kg
2001 - 2500 kg
2501 - 2800 kg
2801 - 3500 kg
APLICACIONES NO PREVISTAS
El fabricante no asumirá responsabilidad alguna
por defi ciencias o daños provocados por:
inobservancia de las indicaciones de seguri-
dad especifi cadas en la presente documen-
tación
montaje o modifi caciones incorrectos
uso incorrecto
DESCRIPCIÓN DEL PRODUCTO
ATC reconoce movimientos oscilantes críticos y
frena el remolque o la caravana en caso necesa-
rio. El sistema no necesita mantenimiento. Para
el montaje no es necesaria la inspección de un
organismo ofi cial de comprobación.
Variantes de montaje
Variante A
ATC atornillado al contraapoyo del cable
bowden con estribo de sujeción.
Variante B
ATC atornillado al contraapoyo del cable
bowden superior con estribo de sujeción.
El ATC está girado 180°.
Variante C, montaje tándem
1809253_a
Variante de ATC
A, B, D
A, B, D
A, B, D
A, B, D
E
E
E
Variante de ATC
C
C
C
C
C
ATC atornillado directamente al contraa-
poyo del cable bowden (sin estribo de su-
jeción).
Variante D
ATC atornillado directamente al contraa-
poyo del cable bowden.
Variante E
ATC con adaptador para cables bowden
más gruesos
Atornillado directamente al contraapoyo
del cable bowden

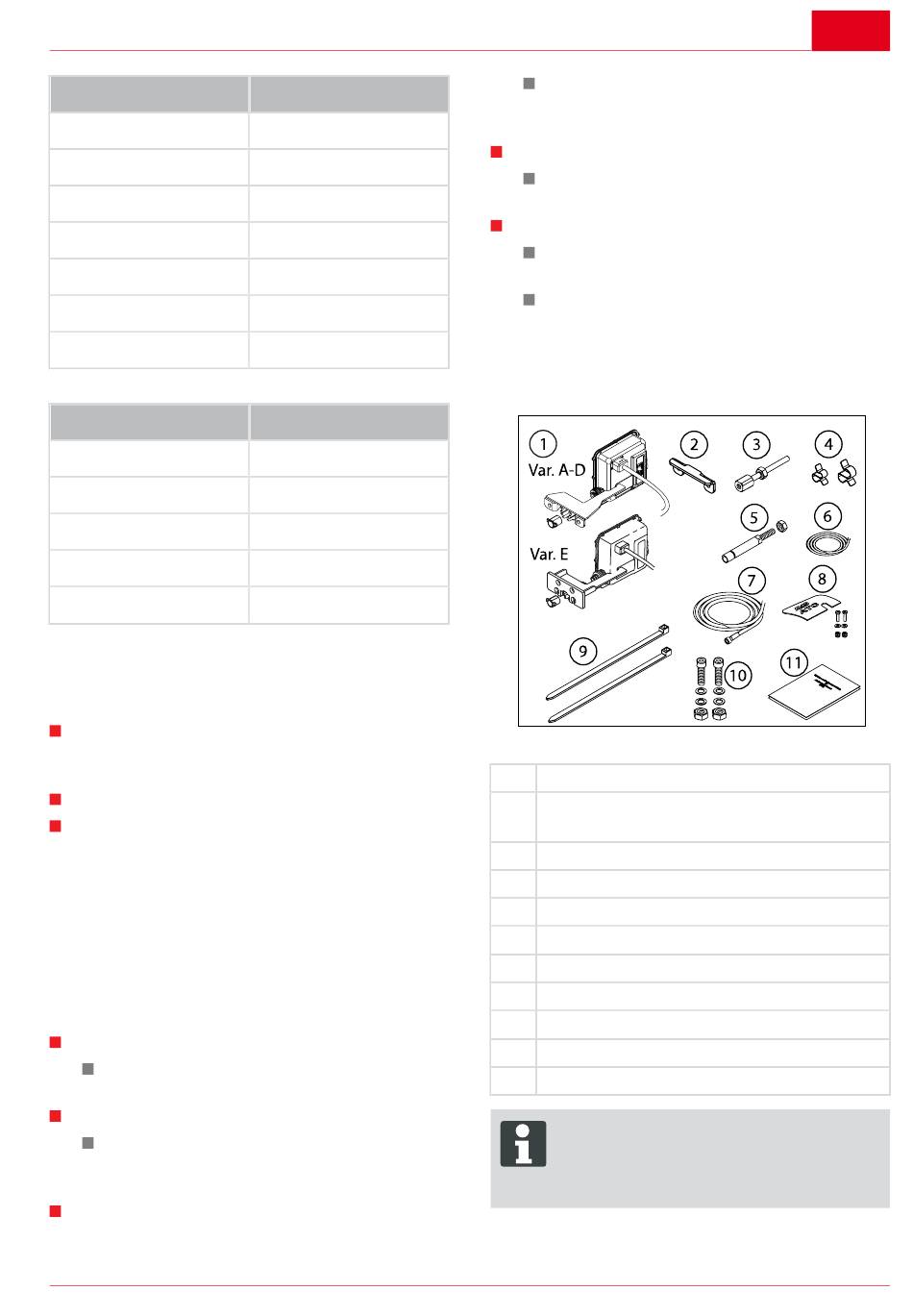

COMPOSICIÓN DE ENTREGA
1 ATC (variantes A-D o variante E)
2 Escuadra de fijación (solo variantes A y
B)
3 Perno guía M10 / M12
4 Pinzas de soporte
5 Prolongación de la barra de presión
6 Cable de diodo con LED
7 Línea de suministro
8 Soporte de LED
9 Unión de cables
10 Material de atornillamiento
11 Documentación del producto
Le recomendamos que encargue todos
los trabajos de montaje a empresas es-
pecializadas o a nuestros servicios téc-
nicos AL-KO.
es
27
