AL-KO ATC TRAILER CONTROL Installation Instructions Manual page 44

sl
ATC zaporno stikalo
ATC zaporno stikalo
Za brezhibno delovanje ATC pri počit-
niških prikolicah z neodvisno 12 V om-
režno napetostjo (npr. akumulator, paket
autark) mora biti med razdelilno omarico
prikolice in ATC nameščeno zaporno sti-
kalo.
Št. izdelka dodatni paket: 1224853
Montirajte svetlobno diodo.
pri naletnih napravah brez plastičnega po-
krova
1. Montirajte LED na držalu LED.
2. 6-robno matico sprostite na protinaletni na-
pravi in vstavite držalo LED.
3. 6-robno matico znova privijte.
Pritezni moment 86 Nm.
pri naletnih napravah s plastičnim pokrovom
1. Demontirajte oporno kolo iz AE.
2. Snemite plastični pokrov, ga obrnite in vsta-
vite pritrdilno pločevino točno na tem mestu
(Slika 18).
3. Označite položaje odprtin.
4. Odstranite pritrdilno pločevino in izvrtajte od-
prtine na plastičnem pokrovu (Slika 19).
5. Vstavite LED skozi odprtino Ø13,5 mm in
montirajte pritrdilno pločevino (Slika 20).
6. Privijte pritrdilno pločevino na pokrov (Slika
21).
2x vijak z lečasto glavo s križnim izvijačem
2x podložka
2x 6-robna matica, samovarovalna
44

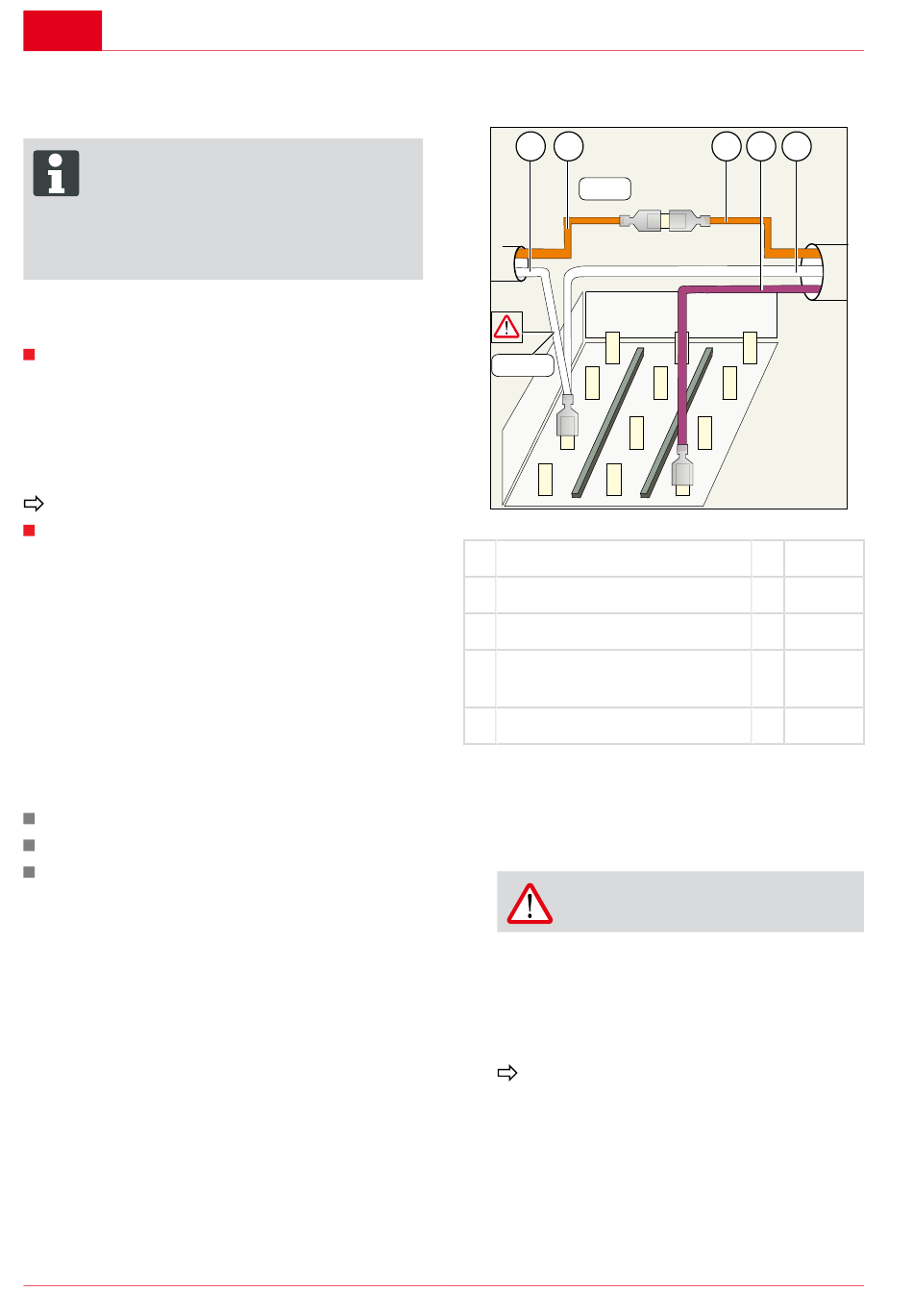

Priključite kabel
1 2
PIN 9
PIN 13
1 Kabel prikolice, masa
2 Kabel prikolice, trajni plus
3 ATC-kabel, dovod
4 ATC-Kabel, povratni vod
5 ATC-kabel, masa
1. Priključite ATC-kabel na ATC.
2. Proste konce kabla napeljite do razdelilne
omarice 13-polnega vtiča prikolice.
3. Priključite vod za maso ATC-kabla (5) v vtič
razdelilnika mase kabla prikolice (1).
POZOR!
Masa gre samo na PIN 13!
4. Odstranite trajni plus kabla prikolice (2) iz raz-
delilnika in priključite povratni vod ATC-kabla
(4) v ta vtič.
5. Vod za trajni plus kabla prikolice (2) nepos-
redno povežite z dovodom ATC-kabla (3).
Tako je trajni plus napeljan od vlečnega
vozila prek ATC do razdelilne omarice.
6. Za nemoteno delovanje ATC je treba zagoto-
viti pravilno napajanje (12V) z vlečnega vo-
zila.
3 4 5
ATC
-
+
+ oranžna
+ vijo-
lična
- bela
1809253_a
