cs
Rozsah hmotností
750 - 1300 kg
1301 - 1500 kg
1501 - 1800 kg
1801 - 2000 kg
2001 - 2500 kg
2501 - 3000 kg
3001 - 3500 kg
Dvounápravové přívěsy (tandem)
Rozsah hmotností
1300 - 1600 kg
1601 - 2000 kg
2001 - 2500 kg
2501 - 2800 kg
2801 - 3500 kg
MOŽNÉ CHYBNÉ POUŽITÍ
Výrobce nepřebírá zodpovědnost za škody vzni-
klé v důsledku:
nedodržení bezpečnostních pokynů uve-
dených v této dokumentaci,
neodborné montáže, resp. provádění změn,
jiného použití než použití v souladu s určením.
POPIS VÝROBKU
ATC rozpozná kritické kývavé pohyby a v případě
potřeby karavan / přívěs přibrzdí. Systém je
bezúdržbový. Pro instalaci není nutná přejímka
úřední zkušební stanicí.
Varianty nástavby
Varianta A
Jednotka ATC přišroubovaná přidržova-
cím třmenem na podpěře lanovodu.
Varianta B
Jednotka ATC přišroubovaná přidržova-
cím třmenem nahoře na podpěře lano-
vodu. Jednotka ATC je otočena o 180°.
Varianta C, tandemová nástavba
Jednotka ATC přišroubovaná přímo na
podpěru lanovodu (bez přidržovacího tř-
menu).
52
Varianta ATC
A, B, D
A, B, D
A, B, D
A, B, D
E
E
E
Varianta ATC
C
C
C
C
C
Varianta D
Jednotka ATC přišroubovaná přímo na
podpěře lanovodu.
Varianta E
Jednotka ATC s adaptérem pro silnější la-
novody
Přišroubovaná přímo na podpěře lano-
vodu

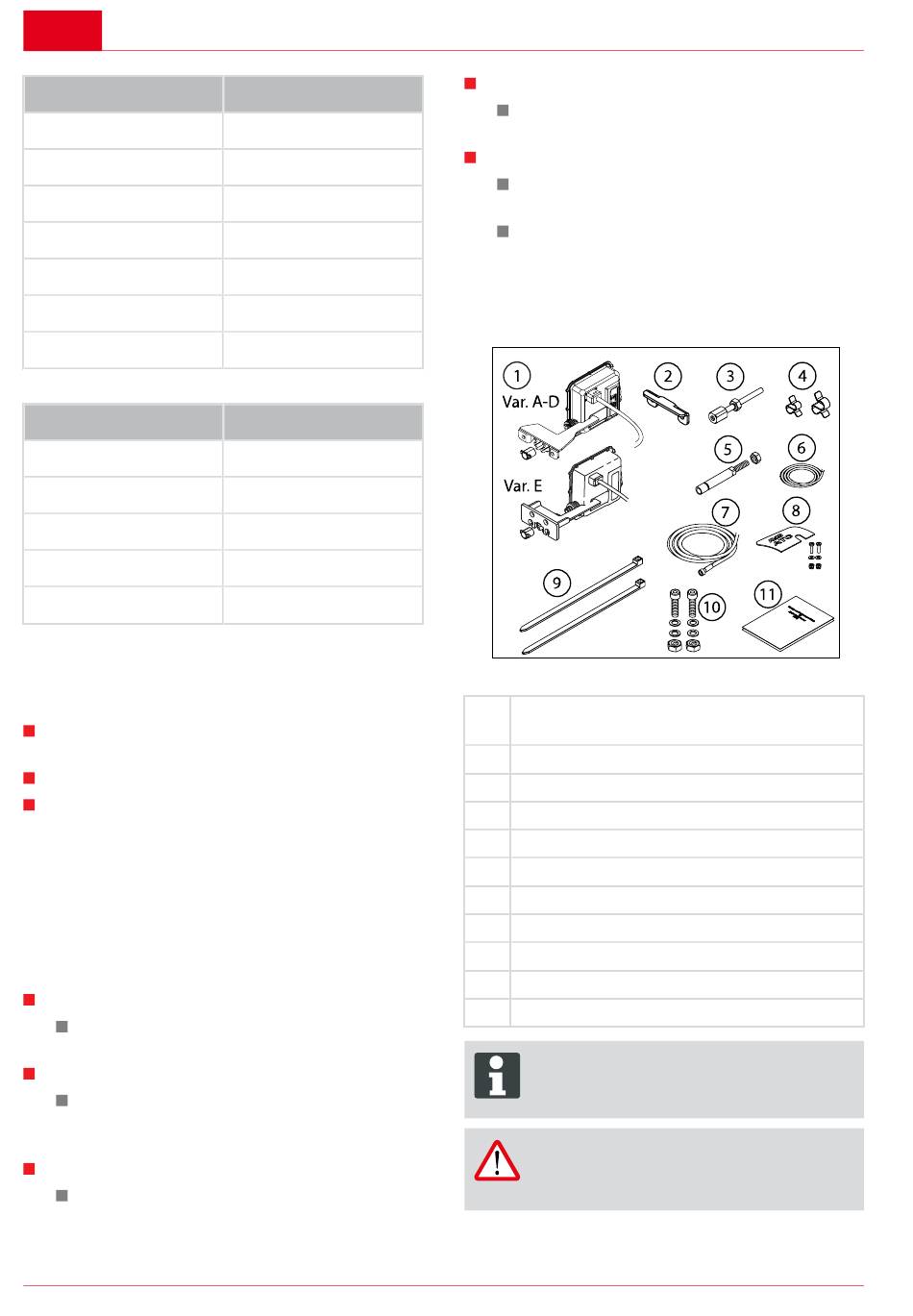

ROZSAH DODÁVKY
1 Jednotka ATC (varianta A-D nebo vari-
anta E)
2 Přidržovací úhelník (jen varianta A a B)
3 Vodicí čep M10 / M12
4 Nosné svorky
5 Prodlužovací díl tlačné tyče
6 Diodový kabel s LED
7 Napájecí vedení
8 Držák LED
9 Kabelová spona
10 Materiál k přišroubování
11 Dokumentace produktu
Doporučujeme, aby všechny práce mon-
táže prováděly jen kompetentní speciali-
zované provozy nebo náš servis AL-KO.
POZOR!
Před montáží musí být brzdová soustava
nastavena ve specializované dílně.
1809253_a
