5. Przełożyć diodę LED przez otwór Ø13,5 mm
i zamontować blachę mocującą (Rys. 20).
6. Dokręcić blachę mocującą na pokrywie (Rys.
21).
2x śruba z łbem soczewkowym z rowkiem
krzyżowym
2x podkładka
2x nakrętka 6-kątna samohamowna

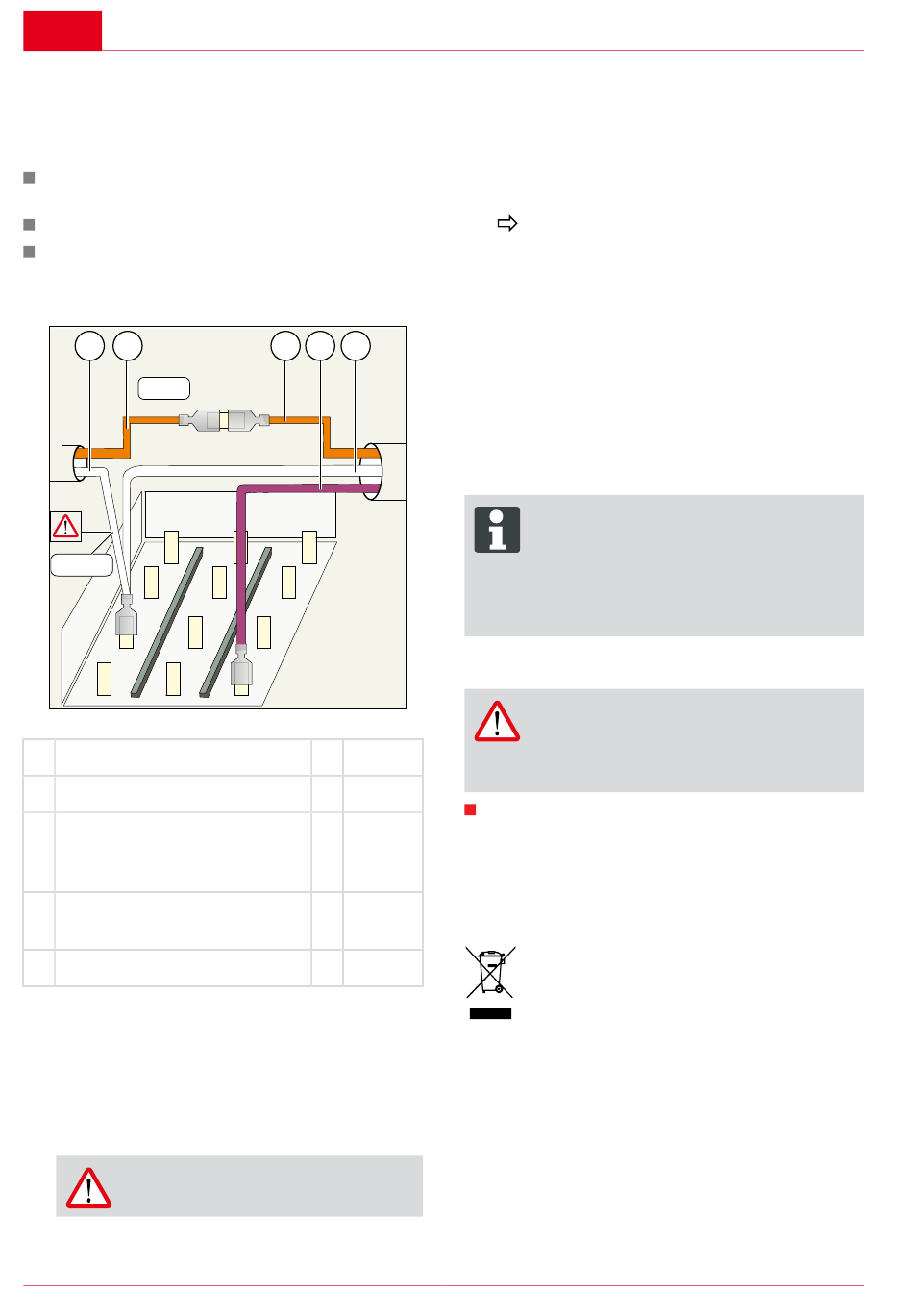

Podłączanie kabli
2
1
PIN 9
PIN 13
1 Kabel przyczepy, masa
2 Kabel przyczepy, stały plus
3 Kabel ATC, przewód zasila-
jący
4 Kabel ATC, przewód zwrotny +
5 Kabel ATC, masa
1. Włożyć kabel ATC do gniazda na ATC.
2. Wolną końcówkę kabla wprowadzić do
skrzynki rozdzielczej 13-stykowej wtyczki
przyczepy.
3. Włożyć przewód masy kabla ATC (5) do
gniazda wtykowego rozdzielacza masy kabla
przyczepy (1).
UWAGA!
Masa tylko na STYK 13!
50
3 4 5
ATC
-
+
+ poma-
rańc-
zowy
fiole-
towy
- biały
4. Wyciągnąć stały plus kabla przyczepy (2) z
rozdzielacza i włożyć przewód zwrotny kabla
ATC (4) do tego gniazda wtykowego.
5. Połączyć przewód ze stałym plusem kabla
przyczepy (2) bezpośrednio z przewodem
zasilającym kabla ATC (3).
W ten sposób stały plus zostanie po-
prowadzony z pojazdu ciągnącego przez
ATC do skrzynki rozdzielczej.
6. Aby możliwe było prawidłowe działanie ATC,
należy zapewnić odpowiednie zasilanie (12
V) z pojazdu ciągnącego.
7. Skontrolować podłączenie
a) Włożyć kabel przyczepy do gniazda.
b) Sprawdzić diodę LED ATC - gdy świeci
się na zielono: ok.
c) Sprawdzić działanie odbiorników elek-
trycznych w przyczepie kempingowej.
Jeśli skrzynka rozdzielcza znajduje się
w przyczepie kempingowej, kabel musi
zostać poprowadzony przez podłogę
przyczepy kempingowej. Przestrzegać
instrukcji obsługi producenta przyczepy
kempingowej / przyczepy.

NAPRAWA

UWAGA!
Naprawę należy zlecać wyłącznie ser-
wisowi AL-KO lub punktom serwisowym
posiadającym odpowiednie kwalifikacje.
Na terenie całej Europy działa sieć spec-
jalistycznych punktów serwisowych zajmu-
jących się naprawą sprzętu marki AL-KO.
www.alko-tech.com

UTYLIZACJA

Wysłużonych urządzeń, baterii lub
akumulatorów nie należy wyrzucać do
odpadów z gospodarstw domowych!
Opakowanie, urządzenie i wyposażenie
są wykonane z materiałów podlegających
recyklingowi i należy je utylizować.
1809253_a
