Pripojenie
Bezpečnosť
ATC nikdy nepripájajte bez poistky alebo
priamo na autobatériu.
Používajte len pribalené káble.
Vodiče neveďte cez ostré hrany, použite och-
ranu proti hranám.
Vodiče neukladajte do blízkosti prístrojov,
ktorých teplota prekračuje 50 °C.
Minimálna vzdialenosť k vodičom so sieťo-
vým napätím 230 V~ : > 10 cm.
Na bezchybné fungovanie ATC musí ťažné
vozidlo zabezpečiť o.i. správne elektrické na-
pájanie (12 V).
Blokovací obvod ATC
Blokovací obvod ATC
Pre bezproblémovú prevádzku ATC pri
obytných prívesoch s nezávislým 12
V napájaním (napr. palubná batéria,
výbava pre nezávislú prevádzku) musí
byť medzi skriňu rozdeľovača prívesu a
ATC namontovaný blokovací obvod.
Katalógové číslo doplnkovej výbavy: 1224853
Montáž svetelnej diódy
na ťažné zariadenie bez plastového krytu
1. LED namontujte na držiak LED.
2. Uvoľnite 6-hrannú maticu na ťažnom zaria-
dení a zasuňte držiak LED.
3. 6-hrannú maticu znovu utiahnite.
Uťahovací moment je 86 Nm.
na ťažnom zariadení s plastovým krytom
1. Odmontujte oporné koleso z AE.
2. Zložte plastový kryt, otočte ho a presne na
toto miesto vložte pridržiavací plech (Obr.
18).
3. Vyznačte polohu otvorov.
4. Vyberte pridržiavací plech a do plastového
krytu vyvŕtajte otvory (Obr. 19).
5. LED zasuňte do otvoru Ø 13,5 mm a namon-
tujte pridržiavací plech (Obr. 20).
6. Priskrutkujte pridržiavací plech na kryt (Obr.
21).
2x skrutka so šošovkovitou hlavou s krížovou
drážkou
2x podložka
2x 6-hranná samoistiaca matica
1809253_a

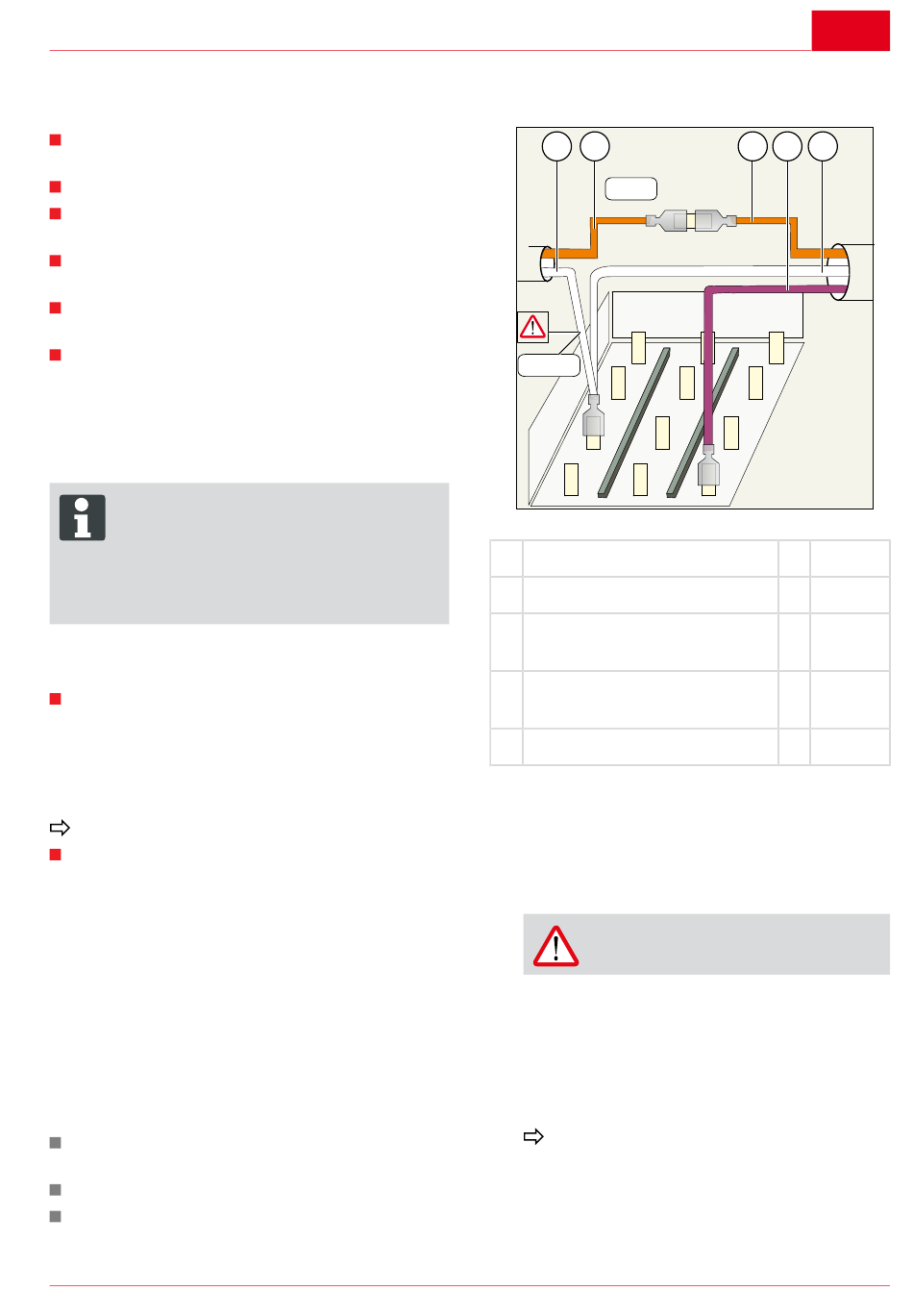

Pripojenie kábla
1 2
PIN 9
PIN 13
1 Kábel prívesu, kostra
2 Kábel prívesu, trvalé plus
3 Kábel jednotky ATC,
prívodné vedenie
4 Kábel jednotky ATC, spätné
vedenie
5 Kábel jednotky ATC, kostra
1. Kábel jednotky ATC zapojte do jednotky ATC.
2. Voľný koniec kábla veďte k rozvodnej skrinke
13-pólového konektora prívesu.
3. Vedenie ku kostre kábla jednotky ATC (5) za-
pojte do zásuvného miesta rozvodu kostry v
kábli prívesu (1).
POZOR!
Kostra iba na PIN 13!
4. Trvalé plus kábla prívesu (2) odpojte z roz-
vodu a do tohto zásuvného miesta zapojte
spätné vedenie kábla jednotky ATC (4).
5. Vedenie trvalého plus kábla prívesu (2) spojte
priamo s prívodným vedením kábla jednotky
ATC (3).
Takto a vedie trvalé plus z ťažného vo-
zidla cez jednotku ATC do rozvodnej
skrinky.
sk
3 4 5
ATC
-
+
+ oranžová
+ fialová
- biela
