sv
Viktområde
1801 - 2000 kg
2001 - 2500 kg
2501 - 3000 kg
3001 - 3500 kg
Tvåaxlad (tandem)
Viktområde
1300 - 1600 kg
1601 - 2000 kg
2001 - 2500 kg
2501 - 2800 kg
2801 - 3500 kg
MÖJLIG FELANVÄNDNING
Tillverkaren tar inget ansvar för brister eller skador
som orsakats av att:
säkerhetsanvisningarna i denna dokumenta-
tion inte beaktats
anordningen monterats eller byggts om på
otillåtet och felaktigt sätt
anordningen använts på otillåtet och felaktigt
sätt

PRODUKTBESKRIVNING

AL-KO Trailer Control (ATC) känner av kritiska
pendelrörelser och bromsar vid behov husvag-
nen. Systemet är underhållsfritt. Efter att ATC
monterats krävs ingen ombesiktning på bilprov-
ningen.
Tillbyggnadsvarianter
Variant A
ATC fastskruvad vid bromsvajerns motla-
ger med bygel.
Variant B
ATC fastskruvad uppe på bromsvajerns
motlager med bygel. ATC vriden med
180°.
Variant C, tandemtillbyggnad
ATC fastskruvad direkt i bromsvajerns
motlager (utan bygel).
Variant D
ATC fastskruvad direkt i bromvajerns
motlager.
72
ATC-varianter
A, B, D
E
E
E
ATC-varianter
C
C
C
C
C
Variant E
ATC med adapter för starkare bromsva-
jrar
Fastskruvad direkt i bromvajerns motla-
ger

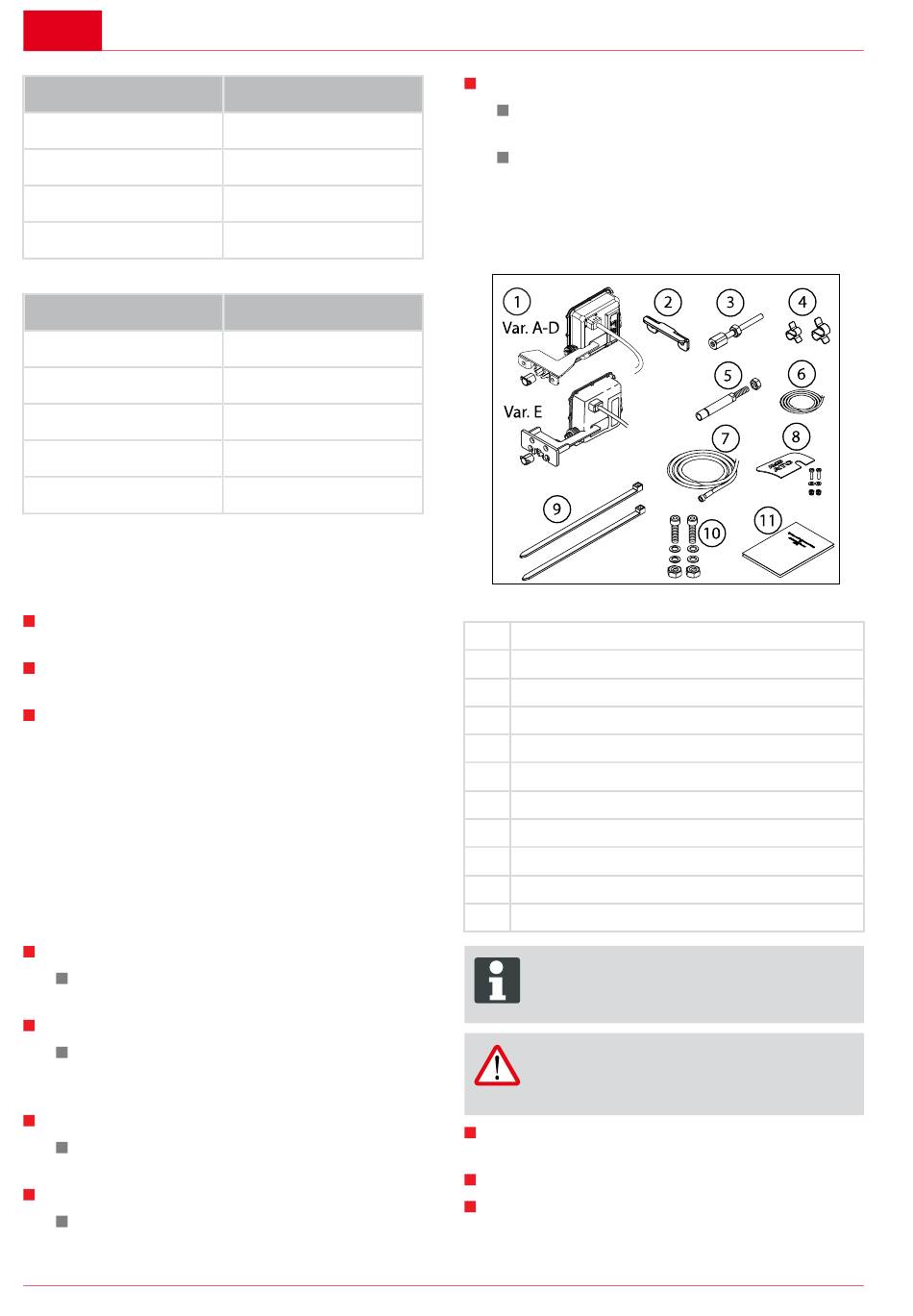

LEVERANSOMFATTNING

1 ATC (variant A-D eller variant E)
2 Vinkel (endast variant A och B)
3 Styrbult M10/ M12
4 Balkklämmor
5 Tryckstångsförlängning
6 Diodkabel med LED
7 Försörjningskabel
8 LED-hållare
9 Kabelbindare
10 Skruvmaterial
11 Produktdokumentation
Vi rekommenderar att du låter en aukto-
riserad verkstad utföra alla monterings-
och reparationsarbeten.
OBSERVERA!
Före monteringen måste bromssystemet
ställas in av en fackverkstad.
Dra ur den 13-poliga stickkontakten från
dragfordonet före monteringen.
För monteringen måste handbromsen lossas!
På husvagnar av årsmodell 1998 måste mot-
lagret bytas ut mot ett nytt.
1809253_a
