hu
Csatlakoztatás
Biztonság
Az ATC-t soha ne csatlakoztassa biztosíték
nélkül vagy közvetlenül az akkumulátorhoz.
Csak a mellékelt kábeleket használja.
A vezetékek ne haladjanak át éles sarkokon,
használjon élvédőt.
A vezetékeket ne vezesse olyan készülékek
közelében, amelyek hőmérséklete meghalad-
hatja a 50 °C értéket.
A 230 V~ hálózati feszültségű vezetékektől
való minimális távolság: > 10 cm.
Az ATC hibátlan működéséhez biztosítani kell
többek között a megfelelő feszültségellátást
(12 V) a vontatójárműről.
ATC lezáró áramkör
ATC lezáró áramkör
Ahhoz, hogy a független 12 V-os feszült-
ségellátással (pl. fedélzeti akkumulátor,
Autark csomag) rendelkező lakókocsik
esetében biztosítható legyen az ATC za-
vartalan üzeme, az utánfutó elosztódo-
boza és az ATC közé lezáró áramkört
kell beszerelni.
A kiegészítő csomag cikkszáma: 1224853
Világító dióda felszerelése
műanyag burkolat nélküli ráfutóberendezé-
sek esetén
1. A LED-et szerelje fel a LED-tartóra.
2. A ráfutóberendezésen a 6-lapú anyát lazítsa
meg és tolja be a LED-tartót.
3. Húzza meg újra a 6-lapú anyát.
A meghúzási nyomaték 86 Nm.
műanyag burkolattal rendelkező ráfutóberen-
dezések esetén
1. Szerelje le a támasztókereket a ráfutóberen-
dezésről.
2. Vegye le a műanyag burkolatot, fordítsa meg,
és a tartólemezt pontosan ennél a helynél
helyezze be (18. kép).
3. A furatok helyeit jelölje meg.
4. A tartólemezt vegye ki és készítsen furatokat
a műanyag burkolaton (19. kép).
5. A LED-et dugja át a Ø13,5 mm-es furaton,
majd szerelje fel a tartólemezt (20. kép).
6. A tartólemezt szorosan csavarozza a burko-
latra (21. kép).
64
2x lencsefejű csavar kereszthoronnyal
2x alátétlemez
2x 6-lapú anyacsavar, önbiztosító

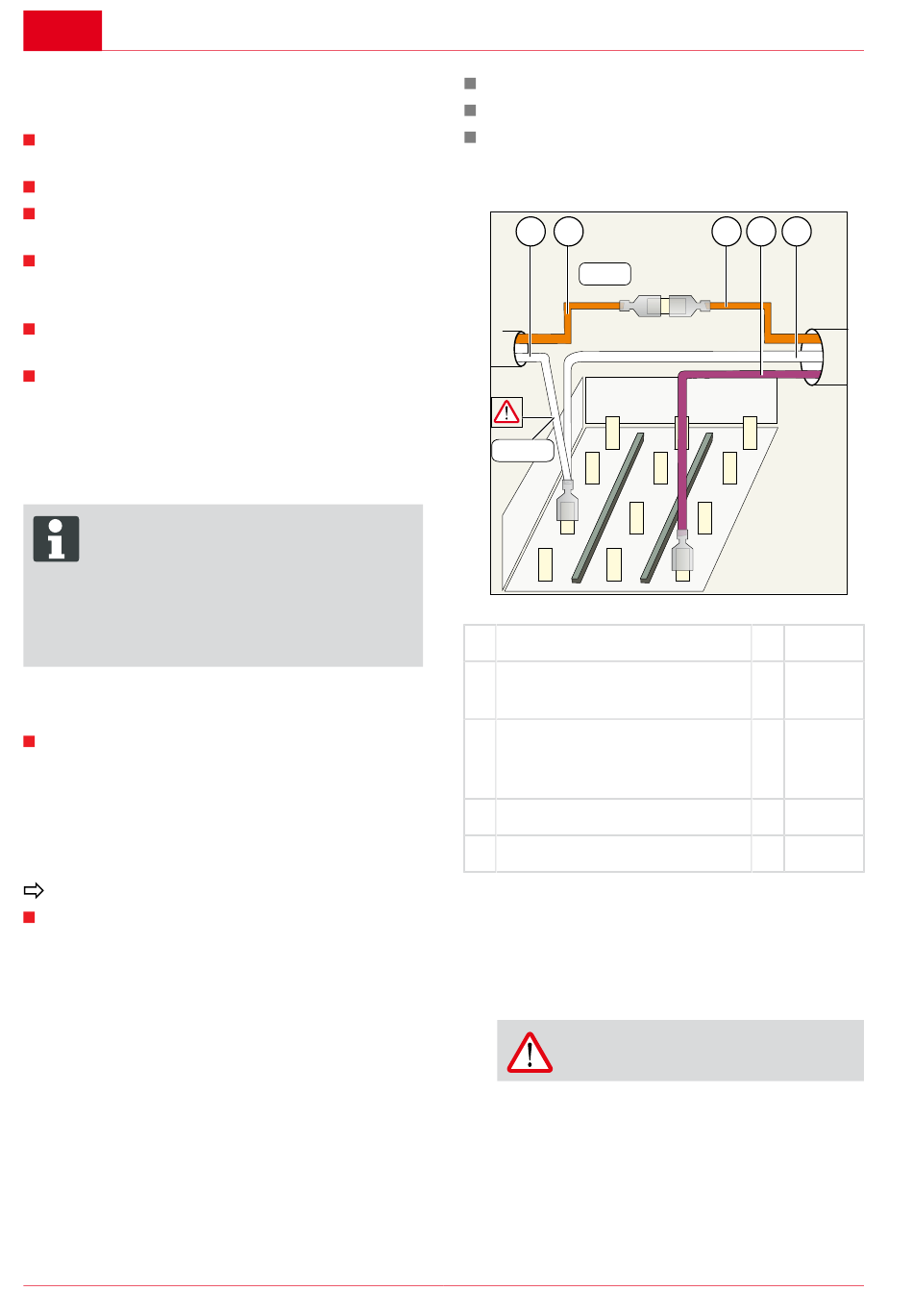

Kábelek csatlakoztatása
2
1
PIN 9
PIN 13
1 Utánfutókábel, testelés
2 Utánfutókábel, állandó po-
zitív
3 ATC-kábel, betáplálás
4 ATC-kábel, visszavezetés
5 ATC-kábel, testelés
1. Az ATC-kábelt dugja be az ATC-n.
2. A szabad kábelvéget vezesse a 13-pólusú
utánfutóaljzat elosztódobozához.
3. Az ATC kábel (5) testvezetékét dugja be az
utánfutókábel (1) testelés-elosztójának csat-
lakozási pontjába.
FIGYELEM!
Testelés csak a 13-as LÁBON!
4. Az utánfutókábel (2) állandó pozitív ágát az
elosztóból húzza ki, majd erre a csatlako-
zóhelyre dugja be az ATC-kábel (4) vissza-
vezetését.
5. Az utánfutókábel (2) állandó pozitív vezetékét
kösse össze közvetlenül az ATC-kábel (3)
tápvezetékével).
3 4 5
ATC
-
+
+ nar-
ancs-
sárga
+ ibolya
- fehér
1809253_a
