AL-KO ATC TRAILER CONTROL Installation Instructions Manual page 54

cs
Přípojka
Bezpečnost
ATC nikdy nepřipojujte k autobaterii přímo bez
pojistky.
Používejte pouze přiložený kabel.
Vedení nepokládejte přes ostré hrany, použí-
vejte ochranu hran.
Vedení nepokládejte v blízkosti zařízení, je-
jichž teplota překračuje 50 °C.
Dodržujte minimální vzdálenost k vedením o
síťovém napětí 230 V~: > 10 cm.
Pro bezchybnou funkci ATC je mimo jiné třeba
zajistit přívod správného elektrického napětí
(12 V) z tažného vozidla.
Bezpečnostní spojka ATC
Bezpečnostní spojka ATC
Pro bezporuchový provoz ATC u obyt-
ných přívěsů s nezávislým napájením
12V (např. palubová baterie, autarkní
balíček) je nutno nainstalovat bezpeč-
nostní spojku mezi rozvodnou skříň
přívěsu a ATC.
Číslo položky Balíček dodatečného vybavení:
1224853
Montáž světelné diody
u nájezdového zařízení bez plastového krytu
1. LED namontujte na držák LED.
2. Povolte 6hrannou na nájezdovém zařízení a
zasuňte držák LED.
3. 6hrannou matici opět utáhněte.
Utahovací moment 86 Nm.
u nájezdového zařízení s plastovým krytem
1. Odmontujte podpěrné kolo z AE.
2. Sejměte plastový kryt, otočte ho a přesně na
toto místo vložte přidržovací plech (obr. 18).
3. Vyznačte si polohu otvorů.
4. Vyjměte přidržovací plech a do plastového
krytu vyvrtejte otvory (obr. 19).
5. LED zasuňte do otvoru Ø 13,5 mm a namon-
tujte přidržovací plech (obr. 20).
6. Přidržovací plech přišroubujte ke krytu (obr.
21).
2x šroub s čočkovitou hlavou s křížovou
drážkou
2x podložka
2x 6hranná samopojistná matice
54

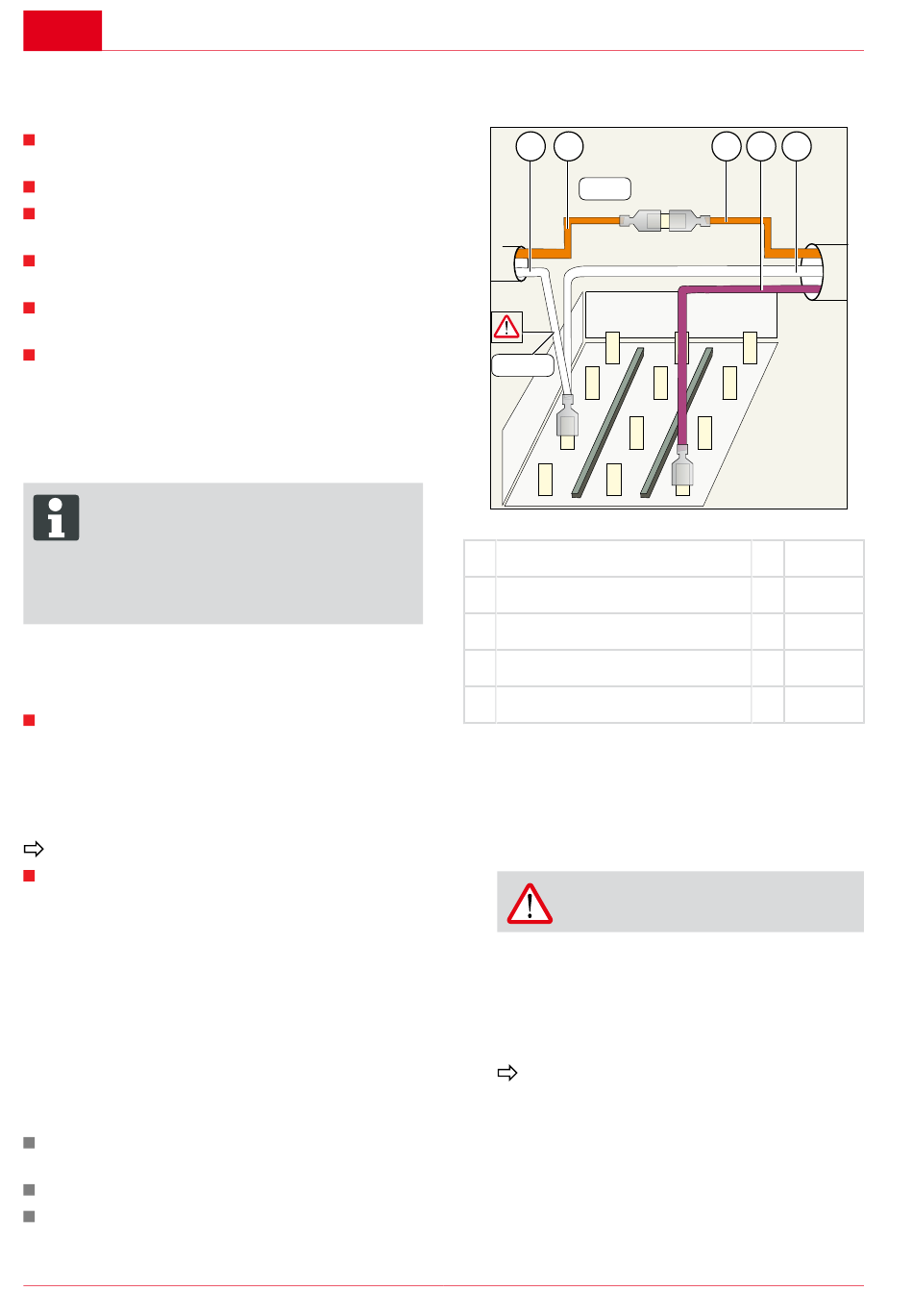

Připojení kabelu
1 2
PIN 9
PIN 13
1 Kabel přívěsu, kostra
2 Kabel přívěsu, trvalé plus
3 Kabel jednotky ATC, přívod
4 Kabel ATC, zpětné vedení
5 Kabel jednotky ATC, kostra
1. Kabel jednotky ATC zapojte do jednotky ATC.
2. Volný konec kabelu veďte k rozvodné skříňce
13pólového konektoru přívěsu.
3. Vedení k ukostření kabelu jednotky ATC (5)
zapojte na zásuvné místo rozvodu kostry v
kabelu přívěsu (1).
POZOR!
Kostra jen na kontaktu PIN 13!
4. Trvalé plus kabelu přívěsu (2) odpojte z roz-
dělovače a na toto zásuvné místo zapojte
zpětné vedení kabelu jednotky ATC (4).
5. Vedení trvalého plus kabelu přívěsu (2) spojte
přímo s přívodem kabelu jednotky ATC (3).
Tak se vede trvalé plus z tažného vozidla
přes jednotku ATC do rozváděcí skříňky.
6. Pro bezchybnou funkci jednotky ATC je mimo
jiné třeba zajistit přívod správného elek-
trického napětí (12 V) z tažného vozidla.
3 4 5
ATC
-
+
+ oranžová
+ fialová
- bílá
1809253_a
