mini HDmi EXTEnDER

PROCEDURE Di inSTALLAZiOnE

Come preparare un cavo di rete Cat6
Seguire lo standard EIA/TIA-568B
1 - Arancio/bianco
2 - Arancio
3 - Verde/bianco
4 - Blu
5 - Blu/bianco
6 - Verde
7 - Marrone/bianco
8 - Marrone

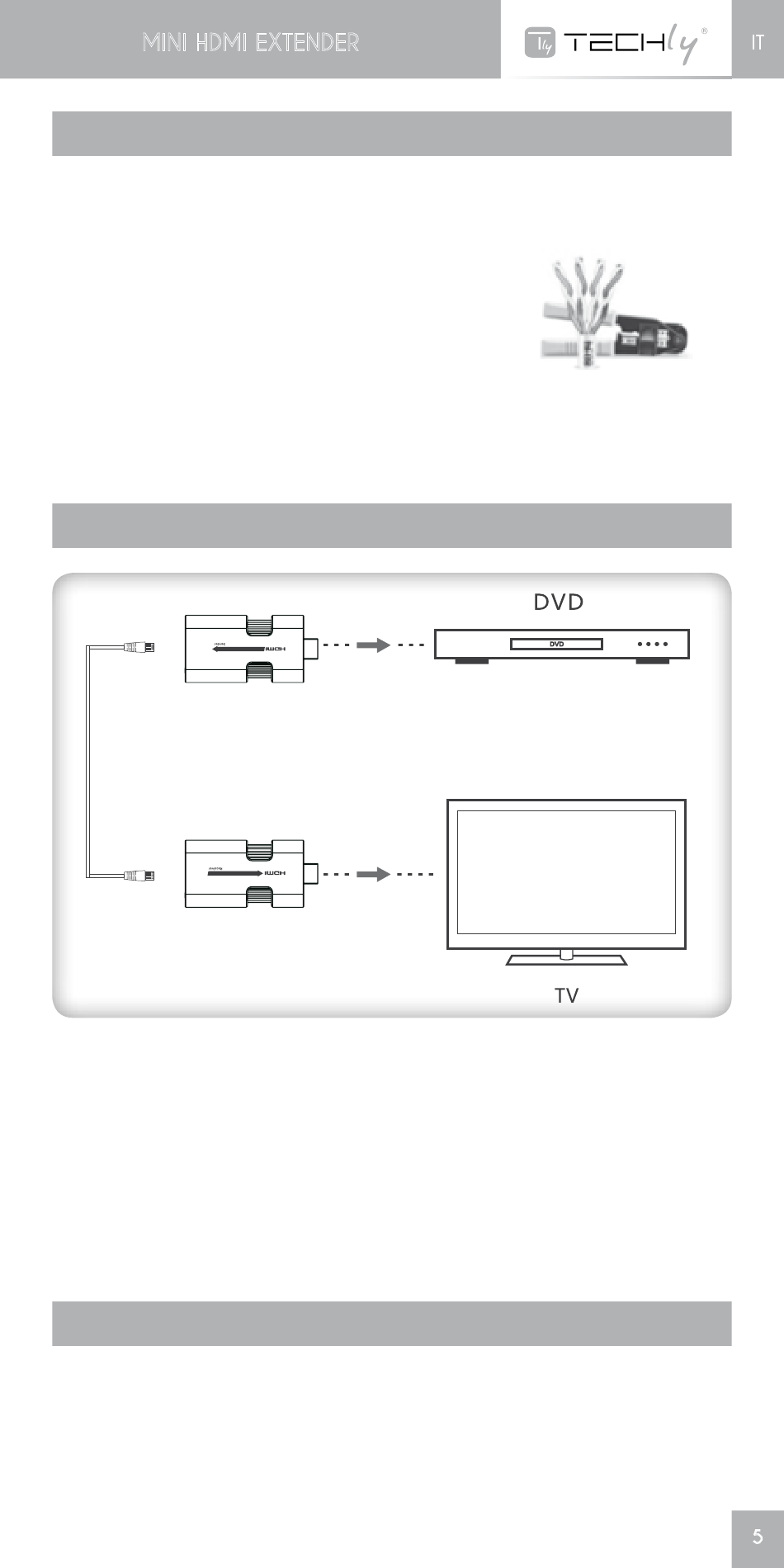

COLLEgAMEnTi
Trasmettitore da HDMI a RJ45 TX
Cavo di rete Cat.6
Ricevitore da RJ 45 a HDMI RX
istruzioni per il collegamento:
1) Collegare l'ingresso HDMI del TX HDMI all'uscita HDMI della
periferica sorgente.
2) Collegare il RJ45 del TX RJ45 al RJ45 del RX RJ45 utilizzando un
cavo di rete CAT6.
3) Collegare l'uscita HDMI del RX con l'ingresso HDMI dell'HDTV e
impostare il segnale di ingresso del televisore sul canale HDMI
corretto.
4) Alimentare il dispositivo per metterlo in funzione.
RFQ
Q: non c'è nessuna immagine in uscita?
A1) Resettare l'apparecchio premendo il tasto "RESET " sul ricevitore.
A2) Provare a utilizzare un cavo di rete più corto per le connessioni.
Q: il led del RX lampeggia sempre
A1) Assicurarsi che la connessione del cavo di rete sia conforme allo
standard EIA/TIA-568B.
