EXTENDER HDMI
IT - 13
SU CAVO CAT. 6

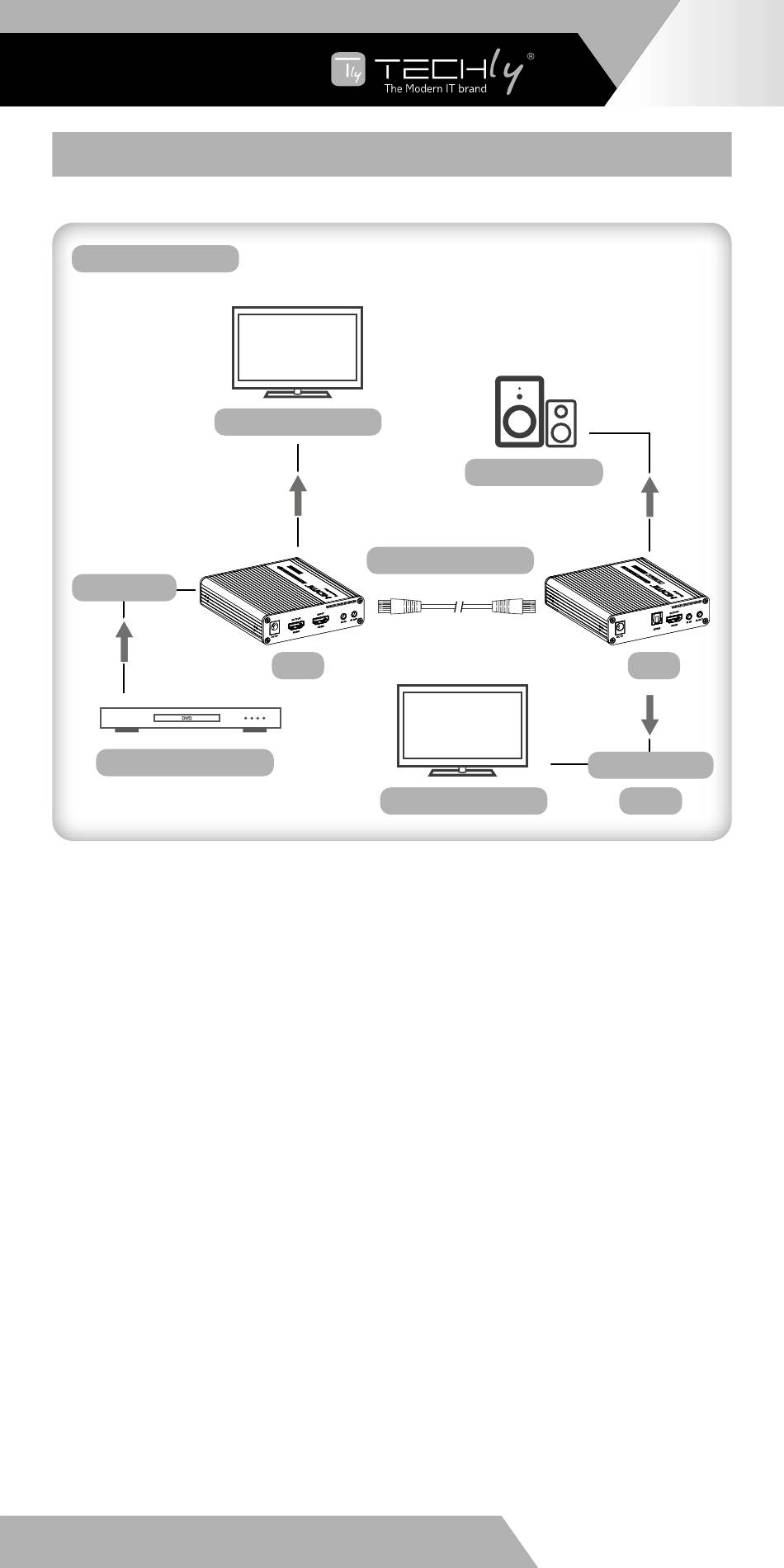

PROCEDURE DI INSTALLAZIONE

punto-punto
Schermo HDMI
Altoparlante
Cavo Network
HDMI IN
TX RX
Sorgente Video
HDMI OUT
Schermo HDMI ARC
Seguire lo standard EIA-568B. Si consiglia di selezionare un cavo di
rete di ottima qualità con ridotte perdite e diafonia
1 - Arancio/bianco
2 - Arancio
3 - Verde/bianco
4 - Blu
5 - Blu/bianco
6 - Verde
7 - Marrone/bianco
8 - Marrone
