IT

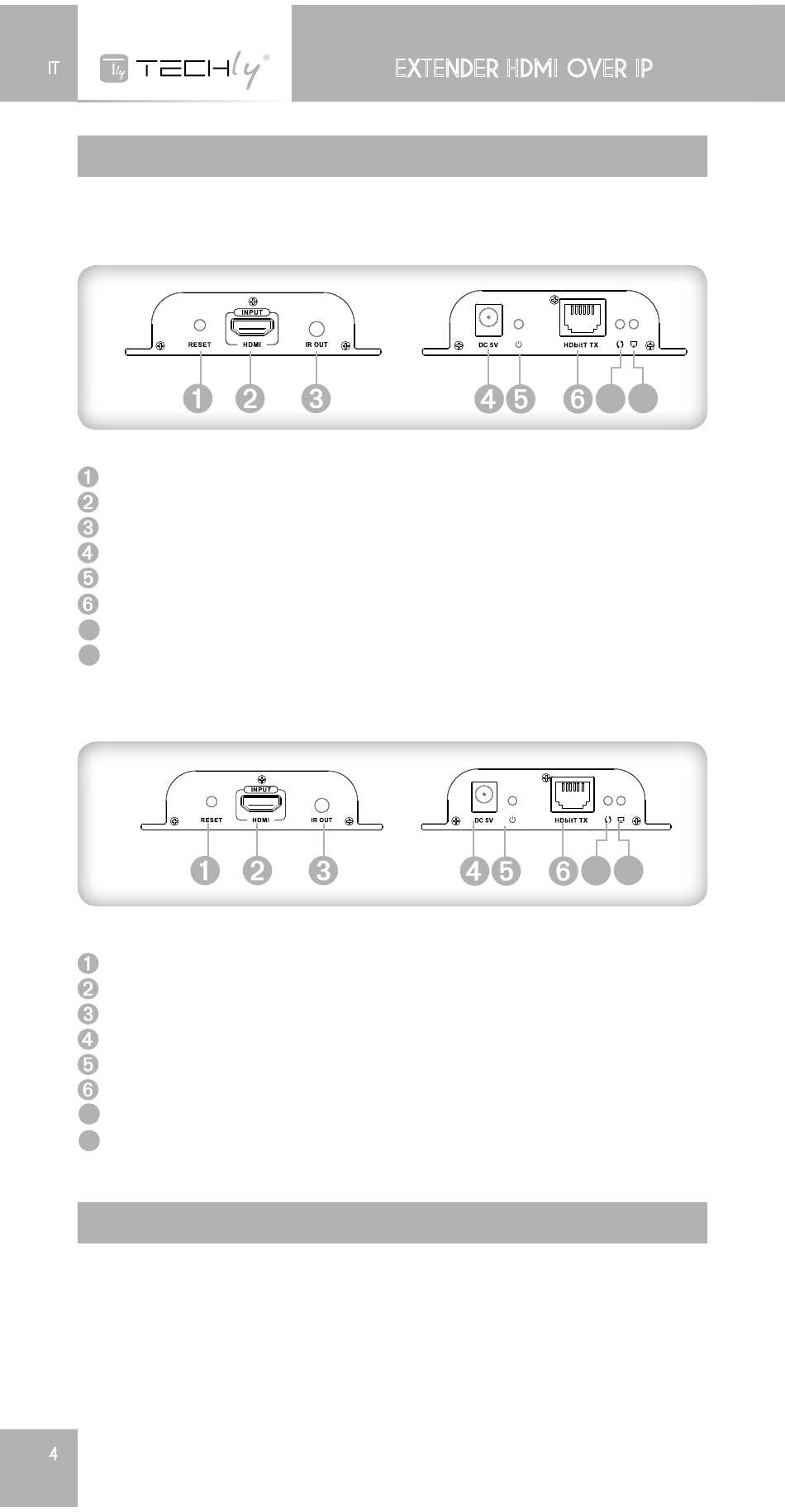

DESCRIZIONE DEL PANNELLO

HDMI EXTENDER TX (Trasmettitore)
Reset
Ingresso segnale HDMI
Uscita segnale IR per il collegamento con il cavo prolunga del blaster
Ingresso alimentazione (DC5V)
Spia alimentazione
Uscita segnale HDbitT
Spia alimentazione
7
Uscita segnale HDbitT
8
HDMI EXTENDER RX (Recevitore)
Reset
Uscita segnale HDMI
Ingresso segnale IR per collegare il cavo prolunga del ricevitore IR
Ingresso alimentazione (DC5V)
Spia alimentazione
Ingresso segnale HDbitT
7 Spia trasmissione dati
Spia connessione di rete
8

PROCEDURE DI INSTALLAZIONE

Come preparare un cavo di rete Cat6
Seguire lo standard EIA-568B
1 - Arancio/bianco
2 - Arancio
3 - Verde/bianco
4 - Blu
4
EXTENDER HDMI ovER Ip
5 - Blu/bianco
6 - Verde
7 - Marrone/bianco
8 - Marrone
7 8
7 8
