IT

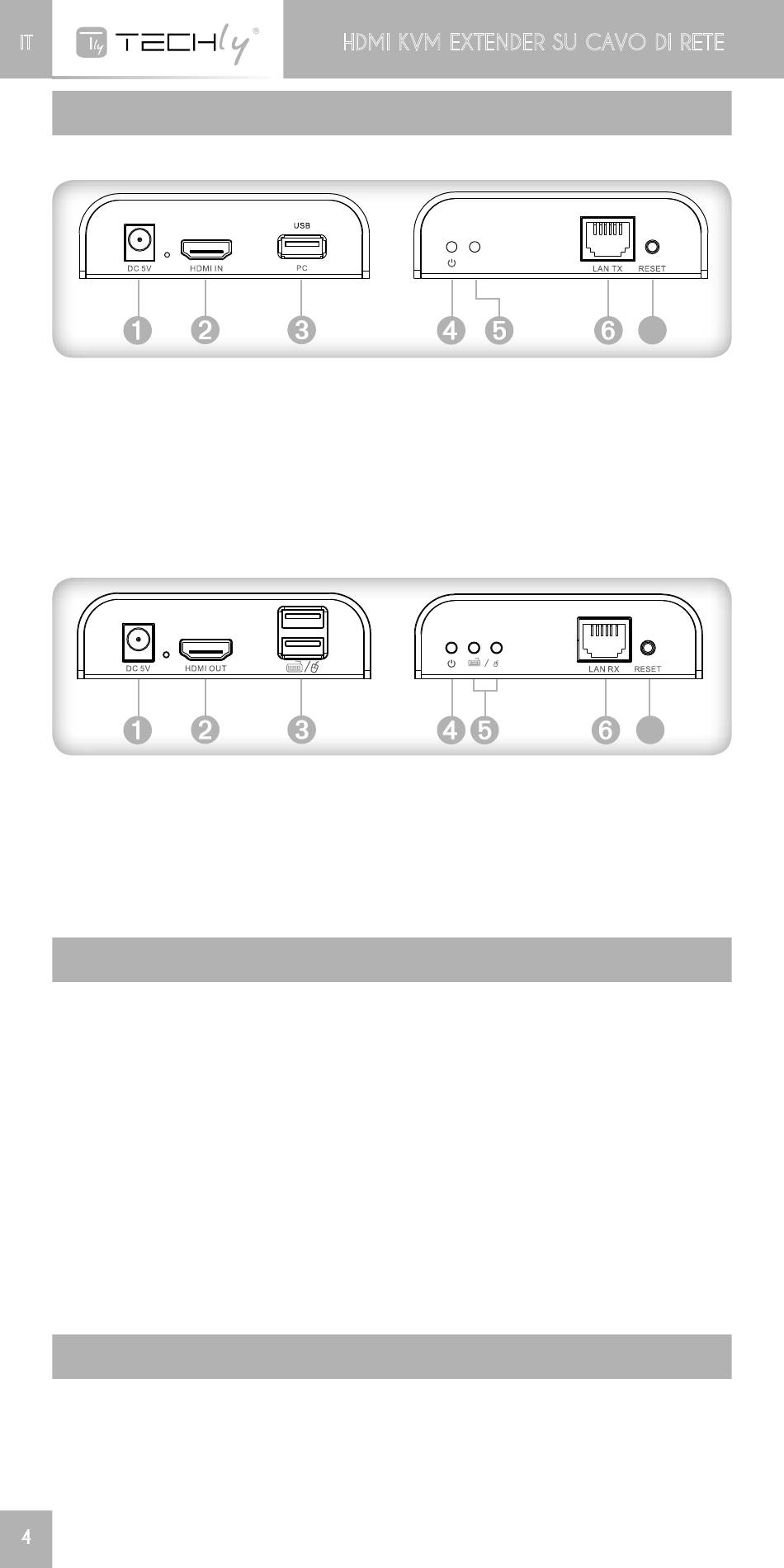

DEscRIZIoNE PaNNELLo
1. HDMI EXTENDER TX (Trasmettitore)
Ingresso alimentazione
➊
(DC5V)
Ingresso segnale HDMI
➋
Porta USB: per connettere
➌
il PC
2. HDMI EXTENDER RX (Ricevitore)
➊ Ingresso alimentazione
(DC5V)
Uscita segnale HDMI
➋
Porta USB: per collegare la
➌
tastiera e il mouse

PRocEDURE DI INsTaLLaZIoNE

come preparare un cavo di rete
Seguire lo standard EIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
Installare i driver sul computer prima di utilizzare questa
apparecchiatura
1. Scegliere la cartella CH34XSER_Driver
2. Non è richiesto il riavvio della periferica dopo che l'istallazione è
stata effettuata
sIsTEMI oPERaTIVI sUPPoRTaTI E VERsIoNI
Windows 10, Windows 8, Windows 7, Windows 7 x64, Windows
Server 2008, Windows Server 2008 x64, Windows Vista, Windows
Vista x64, Windows Server 2003, Windows XP, Windows XP-x64,
Windows 2000, Windows ME, Windows 98SE
4
HDMI KVM EXTENDER SU CAVO DI RETE
USB
USB
Indicatore di accensione
➍
Indicatore connessione
➎
USB
Uscita segnale LAN
➏
Tasto reset
➐
➍ Indicatore di accensione
Indicatore connessione USB
➎
Ingresso segnale LAN
➏
Tasto reset
➐
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
USB
USB
