NOME PORTA
HD IN/HD OUT
UTP
USB
KVM
RESET
DC 5-12V
INDICATORE LED
PWR
STA

PROCEDURE DI INSTALLAZIONE

1. Collegare la sorgente HDMI alla porta di ingresso HDMI sul trasmettitore dell'extender HDMI;
collegare la porta HDMI di uscita presente sul trasmettitore ad un monitor locale utilizzando un cavo
HDMI;
2. Collegare il ricevitore dell'extender HDMI al dispositivo di visualizzazione (come televisione in alta
definizione, splicing screen, etc.);
3. Collegare la porta USB Mini-B presente sul trasmettitore al computer usando il cavo fornito in
dotazione; collegare la tastiera e il mouse alle porte USB del ricevitore;
4. Usare un cavo Cat.6 per collegare la porta RJ45 del trasmettitore e del ricevitore;
5. Alimentare il trasmettitore e il ricevitore, quando la luce LED si illumina fissa, il sistema è pronto per
operare regolarmente.

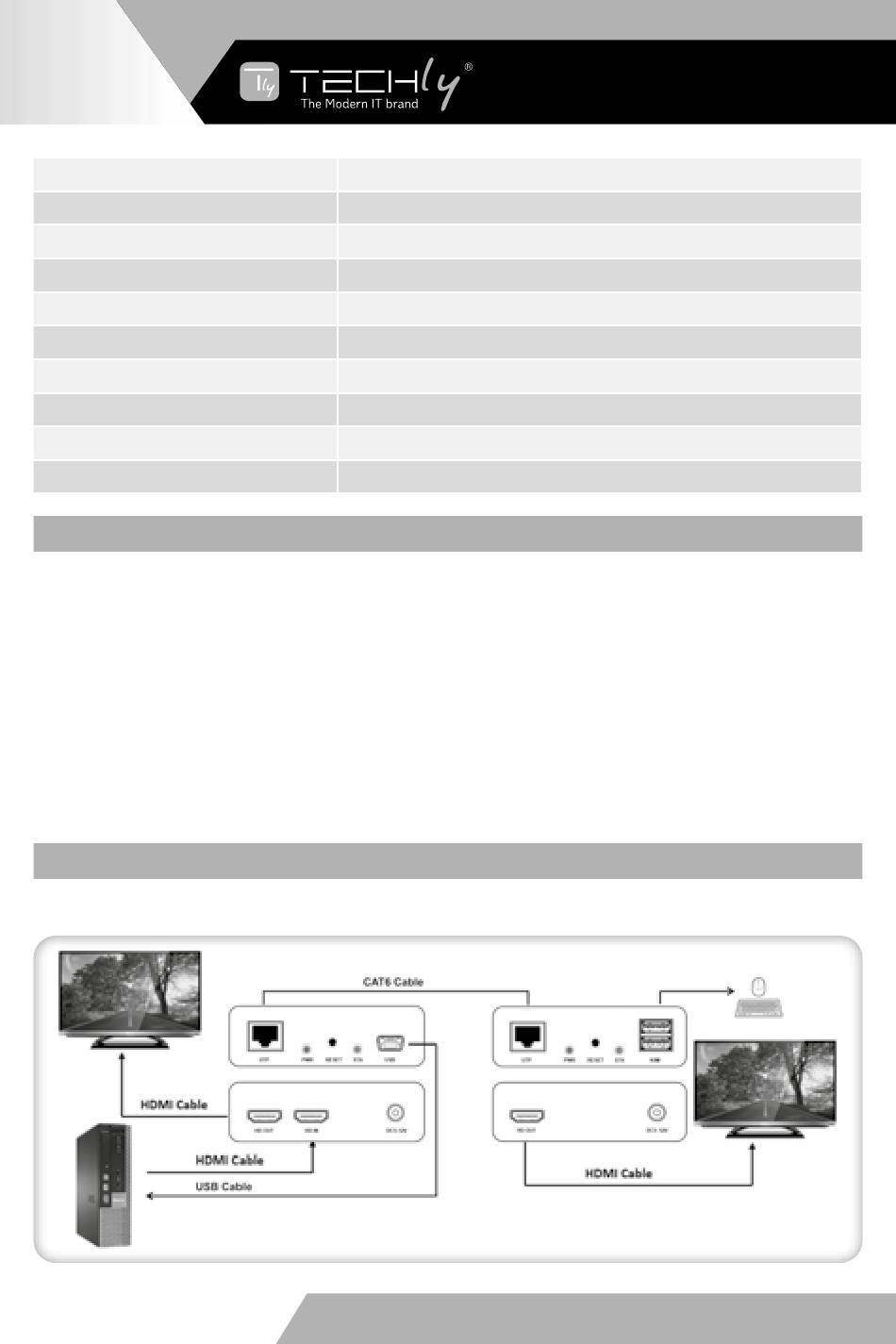

SCHEMA DI COLLEGAMENTO

APPLICAZIONI UNO A UNO
WWW.TECHLY.COM
DESCRIZIONE
Ingresso/Uscita segnale HDMI
Porta RJ45 per collegare cavo Cat.6
Da collegare al PC tramite cavo USB
Collegare a tastiera e mouse
Tasto di reset del sistema, tenere premuto per 5 secondi
Presa di alimentazione
DESCRIZIONE
Indicatore di accensione apparecchio
Indicatore segnale video
ESTENSIONE FINO A 100 M
EXTENDER HDMI KVM
OVER IP
