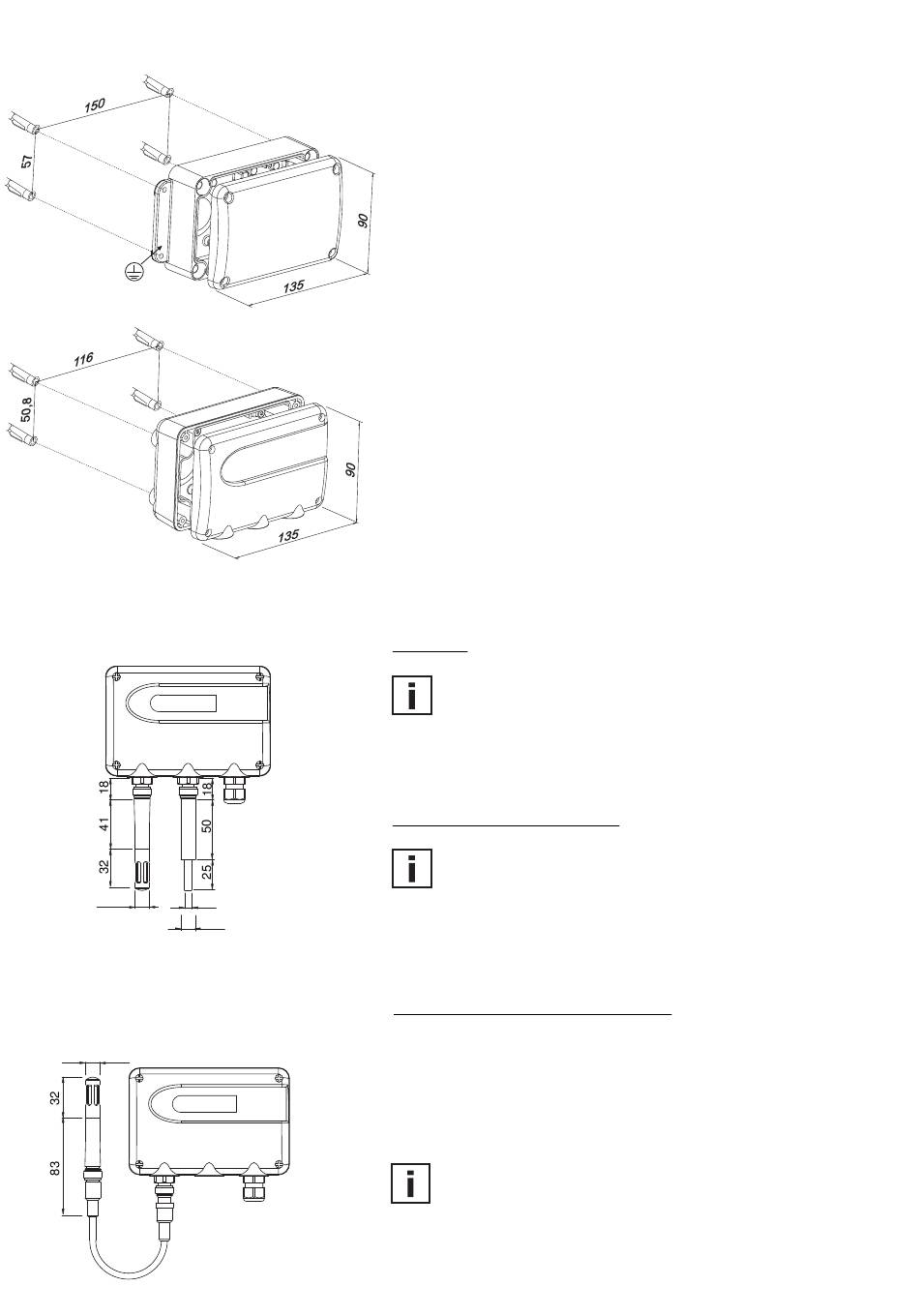

Angaben in mm
Metallgehäuse
Polycarbonat-
gehäuse
EE22 mit fixen Fühlern:
Position 1
rF Fühler
∅13
EE22 mit abgesetztem Fühler:
∅13
Position 1
rF/T Fühler
Position 2
T Fühler
∅6
∅12
3.

INSTALLATION

3.1 Montage für Metall- bzw. Polycarbonatgehäuse
1. Montagebohrungen lt. Bohrplan (siehe Abbildung) ausführen. Für
das Polycarbonatgehäuse steht zusätzlich ein Montageset für
Hutschienenmontage zur Verfügung (siehe Kapitel 8 "Ersatzteile /
Zubehör")
2. Der Gehäuseunterteil wird mit 4 Schrauben montiert.
(Schraubendurchmesser: < 4,2mm; nicht im Lieferumfang enthalten)
3. Anschluss des Messumformers (siehe Kapitel 4 "Elektrische Anschlüsse")
4. Montage des Deckels mittels 4 Schrauben (im Lieferumfang enthalten)
3.2 Montage Fühler
Allgemein:
Bei der Montage der Fühler, unabhängig ob fix am Gehäuse
oder abgesetzt, ist unbedingt zu beachten, dass der rF oder
rF/T Fühler immer auf Position 1, der T Fühler auf Position 2
montiert wird (siehe Abbildungen).
Montage eines fixen Messfühlers:
Der Messumformer muss so montiert sein, dass der
Messfühler nach unten zeigt!
Montage eines abgesetzten Messfühlers:
Mittels steckbarem Verbindungskabel können die Fühler bis zu 10m
abgesetzt werden.
Fühlerkabel 2m
5m
10m
Der Messfühler muss horizontal oder vertikal nach unten
montiert sein. Wenn möglich sollte bei jeder Montage ein
Abtropfbogen gelegt werden.
5
(HA010801)
(HA010802)
(HA010803)
