Manual
Hygrometer
Serie EE23
FEUCHTE/TEMPERATUR
MESSUMFORMER
HUMIDITY/TEMPERATURE
HUMIDITÉ/TEMPÉRATURE
PCE Instruments UK Ltd.
Southpoint Business Park
Hampshire / Southampton
United Kingdom, SO31 4RF
From outside UK: +44
Tel: (0) 2380 98703 0
Fax: (0) 2380 98703 9
info@pce-instruments.com
www.pce-instruments.com/english
www.pce-instruments.com
TRANSMITTER
TRANSMETTEUR
Units 12/13
Ensign way
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for E+E Elektronik EE23 series

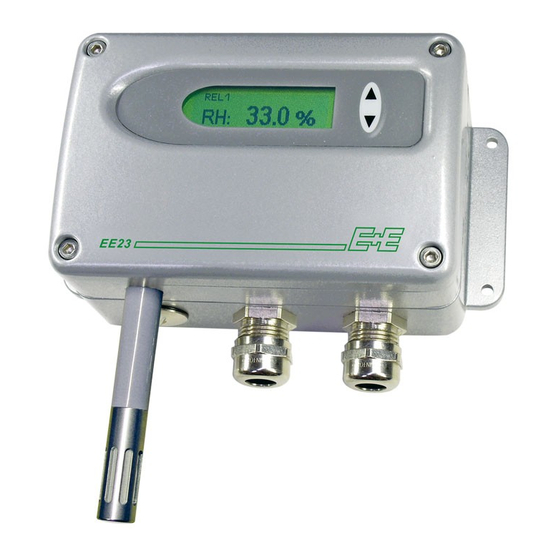

Summary of Contents for E+E Elektronik EE23 series

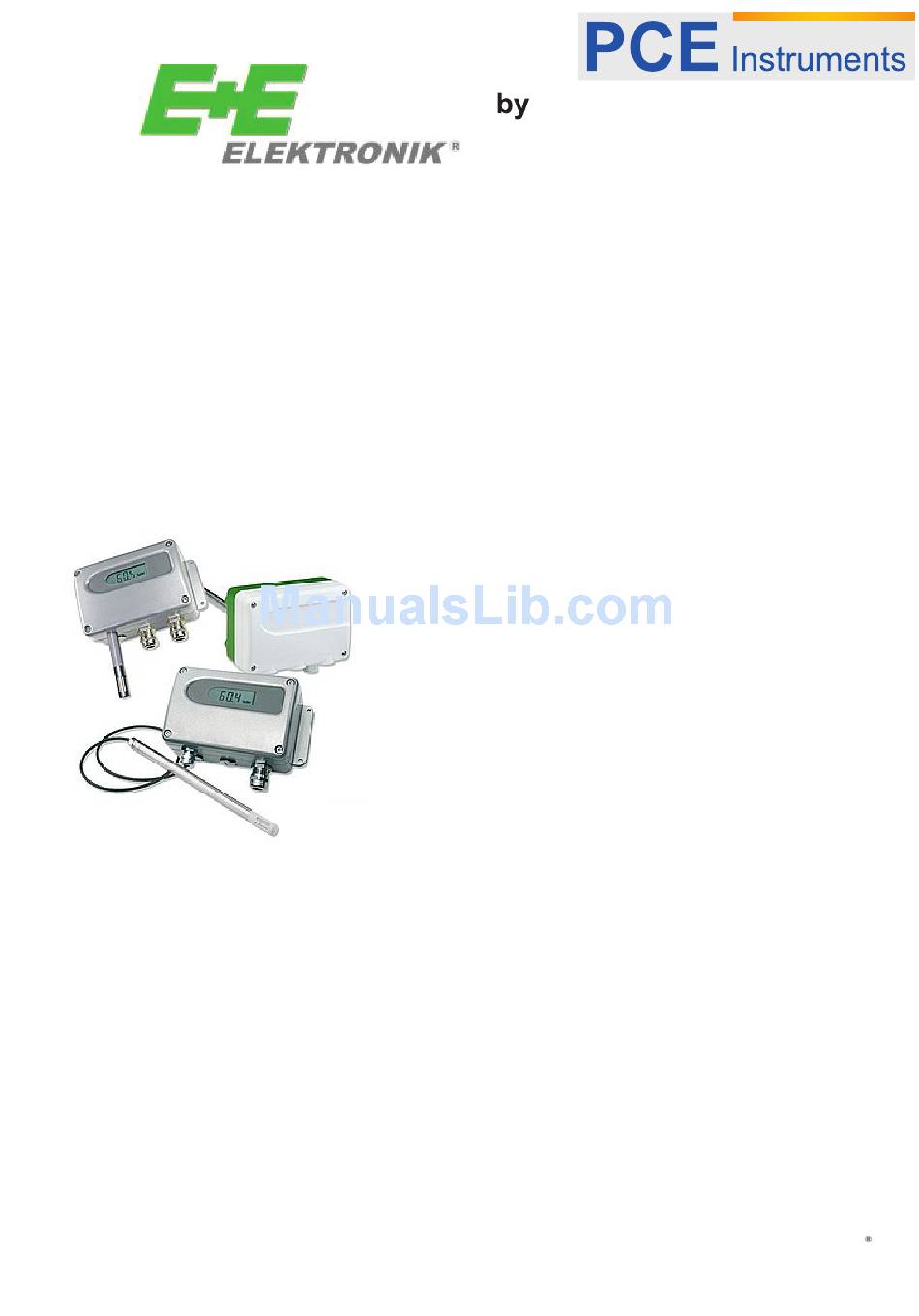

- Page 1 PCE Americas Inc. PCE Instruments UK Ltd. 711 Commerce Way Units 12/13 Suite 8 Southpoint Business Park Jupiter Ensign way FL-33458 Hampshire / Southampton United Kingdom, SO31 4RF From outside US: +1 From outside UK: +44 Tel: (561) 320-9162 Tel: (0) 2380 98703 0 Fax: (561) 320-9176 Fax: (0) 2380 98703 9 info@pce-americas.com...
- Page 2 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. E+E Elektronik ® GmbH ne porte aucune garantie et se dégage de toute responsabilité quant à cette publication ou à un traitement inapproprié des produits décrits. Le document peut contenir des imprécisions techniques ainsi que des erreurs typographiques. Les informations contenues seront régulièrement révisées.
-
Page 3: Table Of Contents
INHALTSVERZEICHNIS ALLGEMEIN Sicherheitshinweise PRODUKTBESCHREIBUNG BEDIENUNGSELEMENTE Display Platine INSTALLATION Montage Metall- bzw. Polycarbonatgehäuse Montage Modell A Montage Modell B Montage Modell C, Modell H Elektrische Anschlüsse FEUCHTE-/TEMPERATUR-/TAUPUNKT-/FROSTPUNKTKALIBRATION 2 Punkt Feuchte-/Temperaturkalibration 1 Punkt Feuchte-/Temperaturkalibration Rücksetzen auf Werkseinstellung INSTANDHALTUNG / WARTUNG Sensortausch Selbstdiagnose durch LED auf der Platine Selbsthilfe bei Störungen Sicherungstausch ERSATZTEILE / ZUBEHÖR... -
Page 4: Allgemein
Dieses Zeichen zeigt Sicherheitshinweise an. Sicherheitshinweise sind unbedingt zu befolgen. Bei Nichtbeachtung können Verletzungen von ® Personen oder Sachschäden entstehen. E+E Elektronik übernimmt dafür keine Haftung. Dieses Zeichen zeigt Hinweise an. Um die optimale Funktion des Gerätes zu gewährleisten, sind Hinweise zu befolgen. -
Page 5: Produktbeschreibung
PRODUKTBESCHREIBUNG Die EE23 Messumformer-Serie steht für Multifunktionalität, höchste Genauigkeit, einfache Montage und Wartung. Das 3-teilige Gehäuse ermöglicht eine einfache Installation und im Servicefall einen raschen Wechsel der Messeinheit (Gehäusemittelteil). Durch Wahl der passenden Bauformen kann der EE23 für praktische jede Anwendung eingesetzt werden: •... -
Page 6: Platine
Platine 1. Jumper 2. Display 3. LED 4. Taster 5. Level Potentiometer 6. Hysteresis Potentiometer 1. Jumper: - Auswahl Ausgangsbereich: Spannungsausgangssignale: Stromausgangssignale: 2. Display: - Steckplatz für optionales Display 3. LED: D1 rot: - leuchtet während der Kalibrations-Routine andauernd - leuchtet bei Rücksetzung auf Werkskalibration kurz auf D2 grün: - blinkt während des Betriebs - leuchtet bei defektem Feuchte / Temperatur Sensor 4. -
Page 7: Installation
INSTALLATION Angaben in mm Polycarbonat- gehäuse Montage für Metall- bzw. Polycarbonatgehäuse 1. Montagebohrungen lt. Bohrplan (siehe Zeichnungen) ausführen. Für das Polycarbonatgehäuse steht zusätzlich ein Montageset für Hutschienenmontage zur Verfügung (siehe Zubehör). 2. Der Gehäuseunterteil wird mit 4 Schrauben montiert. (Schraubendurchmesser: < 4,2mm; nicht im Lieferumfang enthalten) 3. -
Page 8: Montage Modell C, Modell H
Montage Modell C, Modell H (abgesetzter Fühler) Montagebohrungen und Abmessungen für Metall- bzw. Polycarbonatge- häuse siehe Seite 7. Messumformer der Serie EE23-xCx bzw. EE23-xHx sind Messumformer mit einem abgesetzten Messfühler. Einsatzbereich Fühler: Modell C: -40...120°C Modell H: -40...80°C Einsatzbereich Elektronik: -40...60°C Montage des Messfühlers - Modell C (12mm): Der Montageflansch aus Edelstahl (siehe Zubehör) ermöglicht eine einfa-... -
Page 9: Elektrische Anschlüsse
Elektrische Anschlüsse Anschlussbelegung Gehäuseunterteil mit Steckanschlüssen 8...35V DC / 12...30V AC (Option C03/C07) Bezeichnung: Buchsenbelegung: Stecker für Versorgung und Analogausgänge (Ansicht von vorne) OUT1 Euro-Norm OUT2 Anschlussbelegung Gehäuseunterteil mit integriertem Versorgungsnetzteil 100...240V AC (Option V01) Bezeichnung: Buchsenbelegung: Stecker für Analogausgänge OUT1 (Ansicht von vorne) OUT2... -
Page 10: Feuchte-/Temperatur-/Taupunkt-/Frostpunktkalibration
FEUCHTE-/TEMPERATUR-/TAUPUNKT-/FROSTPUNKT KALIBRATION Taupunkt-/Frostpunktkalibrationen entsprechen dem Ablauf einer Feuchtekalibration! Grundsätzlich stehen zwei Kalibrationsverfahren zur Verfügung: 1-Punkt Feuchte-/Temperaturkalibration: schnelle und einfache Kalibration bei einge- schränktem Feuchte-/Temperaturarbeitspunkt. 2-Punkt Feuchte-/Temperaturkalibration: einfache Kalibration für genaue Messergebnisse über den gesamten Feuchte-/Temperaturarbeitsbereich. • V or Kalibration empfiehlt es sich, den Messumformer und die Kalibrationsvorrichtung (z.B. -
Page 11: Punkt Feuchte-/Temperaturkalibration
1-Punkt Feuchtekalibration / 1-Punkt Temperaturkalibration Ist der Arbeitsbereich auf einen bestimmten Feuchte / Temperaturbereich beschränkt, so ist eine 1-Punkt Feuchtekalibration / 1-Punkt Temperaturkalibration für diesen Feuchtepunkt ausreichend. • Es sollte entsprechend dem Arbeitsbereich entweder der obere oder untere Kalibrationspunkt gewählt werden. (KP > oder < 50% r.F. / KP > oder < 50% vom Temperaturmessbereich) •... -
Page 12: Selbstdiagnose Durch Led Auf Der Platine
Sensortausch von gelöteten Sensoren 1. Versorgungsspannung abschalten. 2. Filterkappe vorsichtig abschrauben. 3. Defekten Feuchtesensor auslöten. Lötstellen 4. Sensorbeinchen des Ersatzsensors mit einem Seitenschneider um 4mm kürzen (von 10mm auf 6mm), siehe Abbildung. 5. Ersatzsensor mit der aktiven Seite nach innen (siehe Abbildung) einlöten. 6. -
Page 13: Technische Daten
TECHNISCHE DATEN Messwerte Relative Feuchte Feuchtesensor EE23-xA/B/Cx HC1000-200 EE23-xHx HC105 Einsatzbereich 0...100% rF Genauigkeit (inkl. Hysterese, Nichtlinearität und Wiederholgenauigkeit) EE23-xA/B/Cx EE23-xHx -15...40°C ≤90% rF ± (1,3 + 0,3%*MW) % rF ± (1,8 + 0,3%*MW) % rF -15...40°C >90% rF ± 2,3% rF ±... -
Page 14: General
Work on live parts is to be omitted basically and may only be executed by trained personnel. The protection class of the opened housing is IP00. Environmental aspects Equipment from E+E Elektronik is developed with due consideration to all resultant ®... -
Page 15: Product Description
PRODUCT DESRCRIPTION The EE23 transmitter series stands for multifunctionality, highest accuracy, easy mounting and service. The construction of the transmitter enables easy installation and the possibility for fast exchange of the sensor unit for service purposes. The EE23 can be employed in all common applications by choosing the appropriate housing combination. -
Page 16: Circuit Board
Circuit board 1. Jumper 2. Display 3. LED 4. Push-Button 5. Level Potentiometer 6. Hysteresis Potentiometer 1. Jumper: - Selection of output range: voltage output signal: current output signal: 2. Display: - place for optional display 3. LED: D1 red: - lit permanently during the calibration routine - lit up shortly when reset to factory calibration settings D2 green: - flashes during operation... -
Page 17: Installation
INSTALLATION all dimensions in mm (“) polycarbonate housing: Mounting of metal and polycarbonate housing 1. Drill the mounting holes according to the mounting template. For the polycarbonate housing a special mounting set for installation onto mounting rails is available (refer to “Accessories"). 2. -
Page 18: Mounting Model C, Model H
Model C, model H (seperated sensor probe) For mounting template for metal and polycarbonate housing see page 17. Transmitter EE23-xCx and EE23-xHx series are with seperated sensor probe. working range sensor probe: model C: -40...120°C (-40...248°F) model H: -40...80°C (-40...176°F) working range electronics: -40...60°C (-40...140°F) -
Page 19: Electrical Connections
Electrical connections Connection configuration of bottom part of the housing with plug connections 8...35V DC / 12...30V AC (option C03/C07) Description: Connection assignment: plug for supply and analogue output (front view) OUT1 OUT2 Euro-Standard Connection configuration of bottom part of the housing with integrated power supply 100...240V AC (option V01) Description: Connection assignment:... -
Page 20: Humidity / Temperature / Dew Point / Frost Point Calibration
HUMIDITY / TEMPERATURE / DEW POINT / FROST POINT CALIBRATION The procedure of dew point and frost point calibrations are equal with the procedure of humidity calibrations! The EE23 transmitter series can be calibrated in two ways: 1-point humidity / temperature calibration: quick and simple calibration on a defined humidity / temperature point (working point). -
Page 21: Point Humidity/Temperature Calibration
1-point humidity calibration / 1-point temperature calibration When the working range is limited to a certain more narrow range, a calibration at one humidity point /one temperature point is sufficient. • In accordance with the working range, either the high or low calibration point should be selected. -
Page 22: Self Diagnosis
Sensor Replacement of Soldered Sensors 1. Switch off the supply voltage. 2. Unscrew the filter cap carefully. solder 3. Desolder the humidity sensor element. pins 4. Shorten the sensor legs of the replacement sensor with a side cutter at 4mm (from 10mm to 6mm ), see drawing. -
Page 23: Technical Data
TECHNICAL DATA Measured quantities Relative humidity Humidity sensor EE23-xA/B/Cx HC1000-200 EE23-xHx HC105 Working range 0...100% RH Accuracy (including hysteresis, non-linearity and repeatability, traceable to intern. standards, administrated by NIST, PTB, BEV...) EE23-xA/B/Cx EE23-xHx -15...40°C ≤90% RH ± (1.3 + 0.3%*mv) % RH ±... -
Page 24: Generalites
Tout travail sur des pièces conductrices doit être effectué par des personnes expérimentées. Aspects environnementaux L'équipement, provenant de E+E Elektronik GmbH, est développé en totale considération de toutes les contraintes environnementales résultantes ; la mise au rebut de l'équipement devra ainsi respecter ces contraintes environnementales. Il est important de trier chaque composant individuel avec précaution lors de la mise au rebut du transmetteur. -
Page 25: Description Du Produit
DESCRIPTION DU PRODUIT Les séries EE23 sont des transmetteurs multifonctions, d'une grande précision, faciles à installer et à entretenir grâce au nouveau concept de boîtier composé de 3 modules. Le EE23 peut être utilisé dans la plupart des applications en choisissant la combinaison de boîtier appropriée: •... -
Page 26: Circuit Imprimé
Circuit imprimé 1. Cavalier 2. Afficheur 3. LED 4. Boutons poussoirs 5. Seuil potentiomètre 6. Hystérésis Potentiomètre 1. Cavalier: - Sélection du signal de sortie: Signal de sortie tension: Signal de sortie courant: 2. Afficheur: - Emplacement pour afficheur optionnel 3. -
Page 27: Installation
INSTALLATION Dimensions en mm Boîtier polycarbonate Montage pour boîtier métallique ou polycarbonate 1. Perçage des trous de montage selon le plan. Un set de montage est disponible pour un montage encliquetable sur rail. (uniquement pour boîtier polycarbonate, voir "Accessoires”). 2. La partie basse du boîtier est montée par le biais de quatre vis (non fournies) <... -
Page 28: Montage Modèle C, Modèle H
Montage du modèle C, modèle H (Sonde de mesure déportée) Pour le perçage et les dimensions des boîtiers métallique ou polycarbo- nate, voir page 7. Les transmetteurs Série EE23-xCx et EE23-xHx sont des transmetteurs avec sondes de mesure déportées. Gamme de fonctionnement de la sonde: Modèle C: -40...120°C Modèle H: -40...80°C Gamme de fonctionnement de l’électronique:... -
Page 29: Raccordement Électrique
Connextions électriques Raccordement de la partie inférieure du boîtier avec des connecteurs 8...35V DC / 12...30V AC (Option C03/C07) Désignation: Assignation des connexions: Connecteur pour ali- mentation et sorties analogiques OUT1 (vue de face) Norme EU OUT2 Raccordement de la partie inférieure du boîtier avec alimentation intégrée 100...240V AC (Option V01) Désignation : Assignation des... -
Page 30: Calibration Humidite/Temperature/Point De Givre Et De Gelée
CALIBRATION D'HUMIDITE/TEMPERATURE/POINT DE ROSÉE ET DE GELÉE Les calibrations du point de rosée et du point de gelée correspondent à la procédure de calibration de l’Humidité! Deux méthodes de calibration sont disponibles: Calibration d'Humidité/Température '1 point' :calibration rapide et simple à un point d'Humidité... -
Page 31: Calibration D'humidité/Température 1 Point
Calibration d'Humidité / Température '1 point' Lorsque la plage d'utilisation est restreinte à une Humidité / Température spécifique, alors une calibration '1 point', à ce point d'Humidité / Température, sera suffisante. • Conformément à la plage d'utilisation, un point de calibration haut ou bas doit être sélectionné. -
Page 32: Message D'auto-Diagnostic Avec La Led Du Circuit Imprimé
Echange des capteurs soudés 1. Mettre l'alimentation électrique hors tension. 2. Dévisser précautionneusement le capuchon filtre. 3. Dessouder le capteur d'humidité défectueux. brasure 4. Raccourcir les pattes du capteur de remplacement de 4mm (soit de 10mm à 6mm) à l'aide d'une pince coupante. 5. -
Page 33: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES Données mesurées Humidité relative Capteur d'humidité EE23-xA/B/Cx HC1000-200 EE23-xHx HC105 Gamme de mesure 0...100 %HR Erreur (de justesse incluant hystérésis, non-linéarité et reproductibilité, traçabilité aux étalons intern., tels que : NIST, PTB, BEV, LNE) EE23-xA/B/Cx EE23-xHx -15...40°C ≤90% HR ±...
