2.2.14

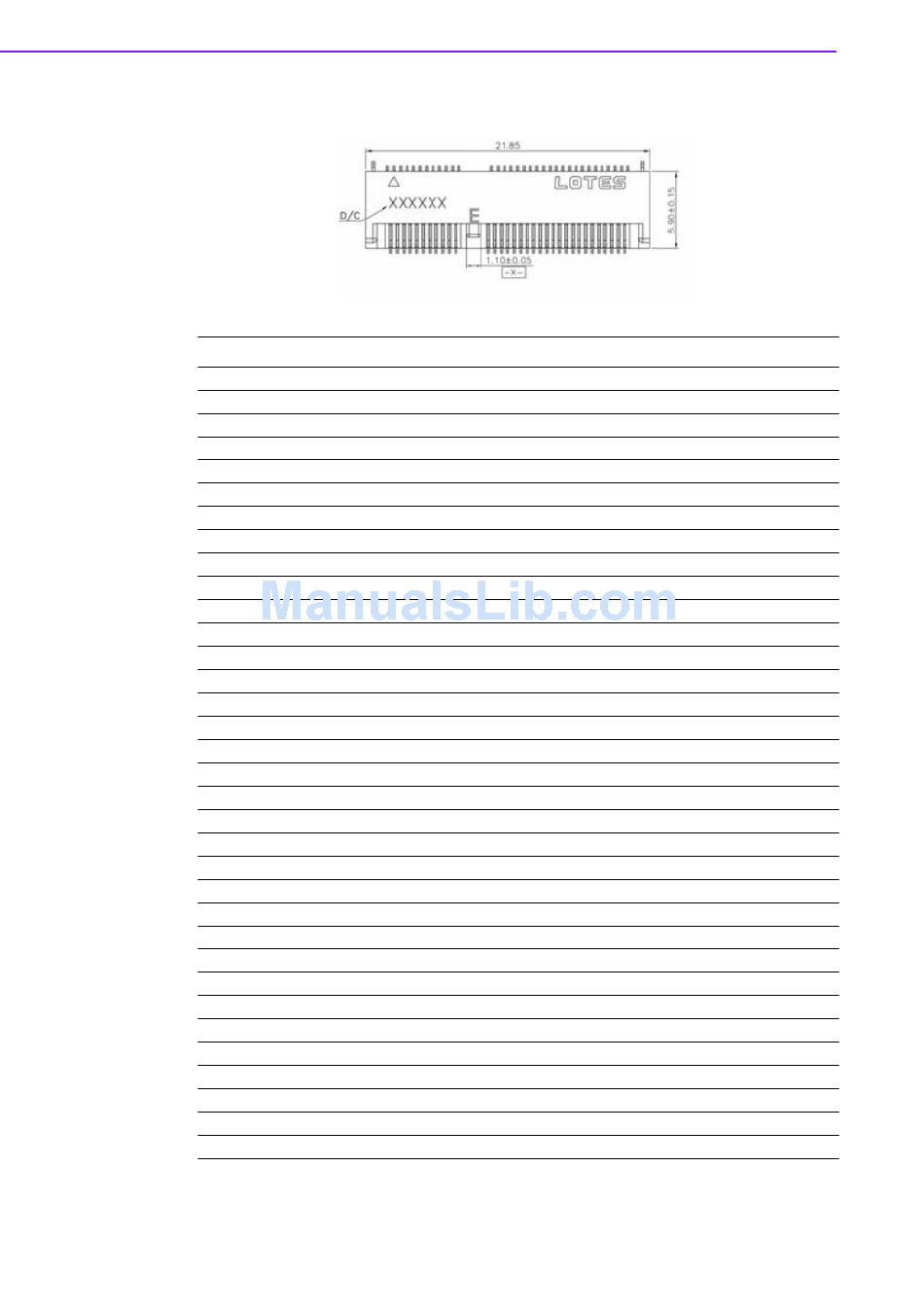

Next Generation Form Factor (M.2_1)

Pin
Signal
1
GND
2
+V3.3SB_M.2
3
USB_D4+
4
+V3.3SB_M.2
5
USB_D4-
6
x
7
GND
8
NGFF_I2S3_Z_BCLK
9
SDIO_WIFI_CLK
10
NGFF_I2S3_Z_SYNC
11
SDIO_WIFI_CMD
12
NGFF_I2S3_Z_SDI
13
SDIO_WIFI_D0
14
NGFF_I2S3_Z_SDO
15
SDIO_WIFI_D1
16
x
17
SDIO_WIFI_D2
18
GND
19
SDIO_WIFI_D3
20
NGFF_CONN_UART_WAKE#
21
SDIO_WIFI_WAKE#
22
NGFF_UART0_Z_RXD
23
SDIO_WIFI_RST
32
NGFF_UART0_Z_TXD
33
GND
34
NGFF_UART0_Z_CTS#
35
NGFF_PCIE_TX3+
36
NGFF_UART0_Z_RTS#
37
NGFF_PCIE_TX3-
38
x
39
GND
40
x
41
PCIE_RX3+
42
x
UTX-3117 User Manual
Pin
Signal
43
PCIE_RX3-
44
x
45
GND
46
x
47
CK100M_NGFF+
48
x
49
CK100M_NGFF-
50
NGFF_PMU_SUSCLK
51
GND
52
NGFF_PLTRST#
53
PCIE_REQ2_NGFF#
54
NGFF_BT_DISABLE#
55
PCIE_NGFF_WAKE2#
56
NGFF_WIFI_DISABLE#
57
GND
58
x
59
x
60
x
61
x
62
x
63
GND
64
x
65
x
66
x
67
x
68
x
69
GND
70
x
71
x
72
+V3.3SB_M.2
73
x
74
+V3.3SB_M.2
75
GND
