手順 3 ：管理接続
このセクションでは、FileCruiser VA2600 システムとの管理接続を確立する方法について説
明します。装置の管理のために FileCruiser に接続する実際の方法は 2 通りです。
FileCruiser VA2600 はネットワーク接続経由で、GUI ベースの FileCruiser ウェブブラウザの
管理者ポータルから管理できます。
管理パス－ネットワーク接続
FileCruiser VA2600 の後部パネルには 4 つの Gigabit イーサネット RJ-45 ポートがイーサ
ネットネットワーク接続用に用意されています。この接続を利用して WebPAM PROe を介
し、FileCruiser 管理者としてポータルにログインします。
管理パスを確立するには：
イーサネットケーブルの一端を、ホスト PC のネットワークコネクタまたは標準 NIC
1.
に接続します。
イーサネットケーブルの他端を標準ネトワークスイッチのポートの 1 つに接続しま
す。
イーサネットケーブルの一端を標準ネットワークスイッチのポートの 1 つに接続しま
2.
す。
イーサネットケーブルの他端を FileCruiser コントローラの Gigabit イーサネットポー
ト 1 に接続します。（IP アドレスを取得すると、これは Eth0 w として識別されます)。

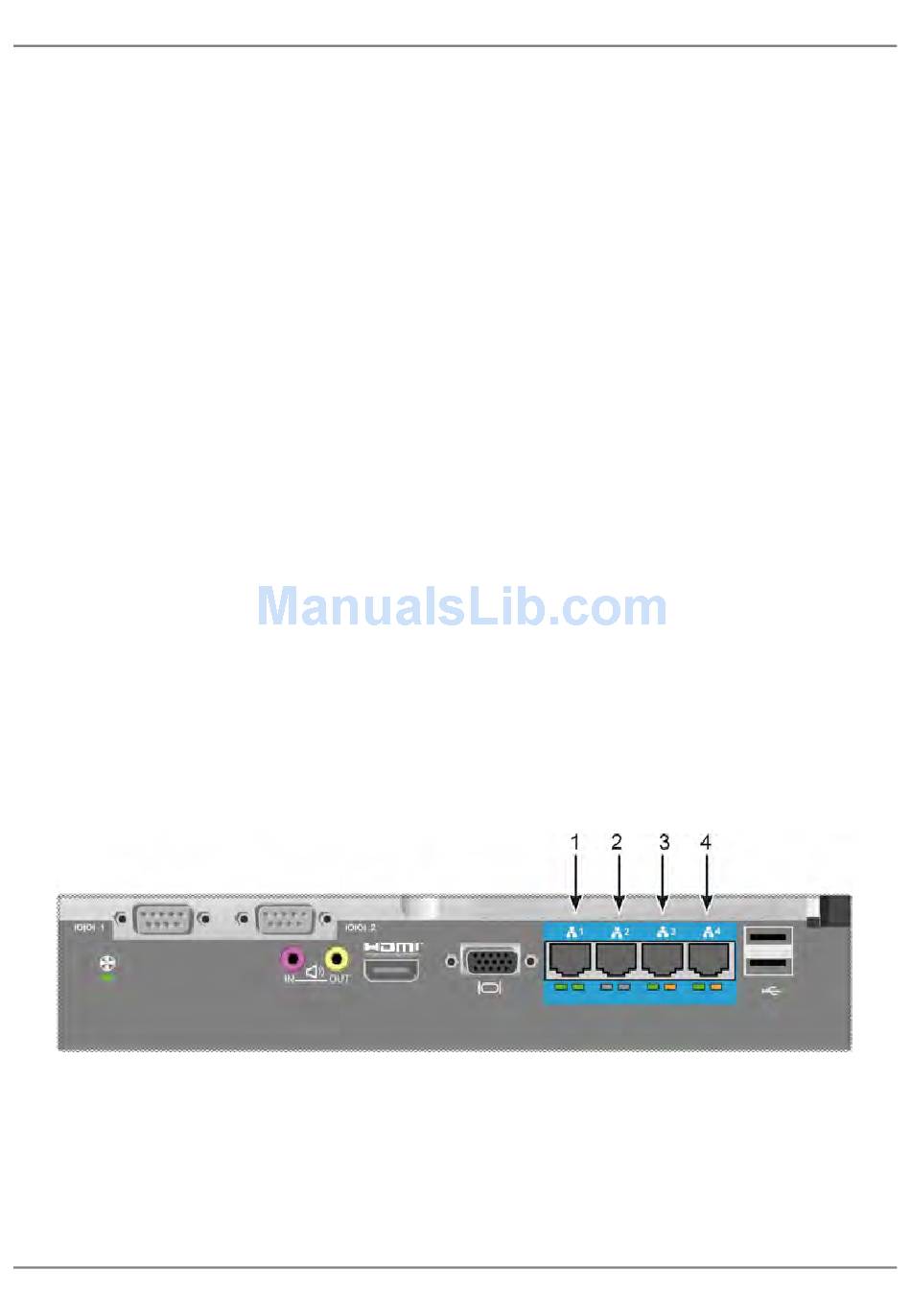

図 8 ： FileCruiser VA2600
FileCruiser VA2600
後部パネルのイーサネットポート
119
ハードウェアインストールガイド
イーサネットポート
