Impianto Alimenta-
zione e Controllo
Emissione Vapori
Benzina
9
3
7 . 2 0
Fuel System and
Fuel –Vapour
Emission
Control System
7
2 1
Système
d'Alimentation et
Contrôle d'Emission
Vapeurs d'Essence
8
4
6 5 2 1
Instalación de
Alimentación y Con-
trol de Emisiones
Vapores de Gasolina

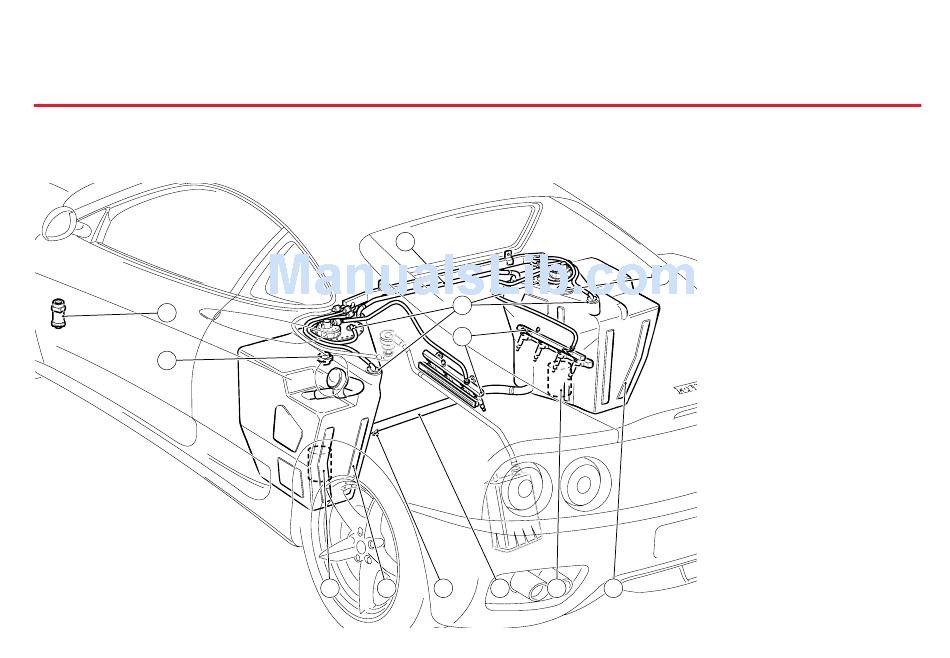

1 Serbatoio benzina
2 Pompa elettrica con filtro
3 Regolatore di pressione (Sx. e Dx.)
4 Flauto porta iniettori
5 Tubazione collegamento serbatoi
6 Tappo scarico impianto
7 Separatore
8 Valvole antiribaltamento
9 Interruttore inerziale
10 Sensore di pressione
1 Fuel tank
2 Electric pump with filter
10 3 Pressure regulator (LH and RH)
4 Injector rail
5 Tank connection lines
6 System drainage cap
7 Separator
8 Roll-over shut-off valves
9 Inertia switch
10 Pressure sensor
1 Réservoir d'essence
2 Pompe électrique avec filtre
3 Régulateur de pression (droit et gauche)
4 Rampe d'injecteurs
5 Tuyau de branchement réservoirs
6 Bouchon de vidange système
7 Séparateur
8 Clapet de sécurité
9 Interrupteur à inertie
10 Capteur de pression
1 Depósito de gasolina
2 Bomba eléctrica con filtro
3 Regulador de presión (Izq. y Der.)
4 Canal porta-inyectores
5 conductos conexión depósito
6 Tapón descarga instalación
7 Separador
8 Válvula antiderrame
9 Sensor de presión
