CTP-E48/54/60BSX

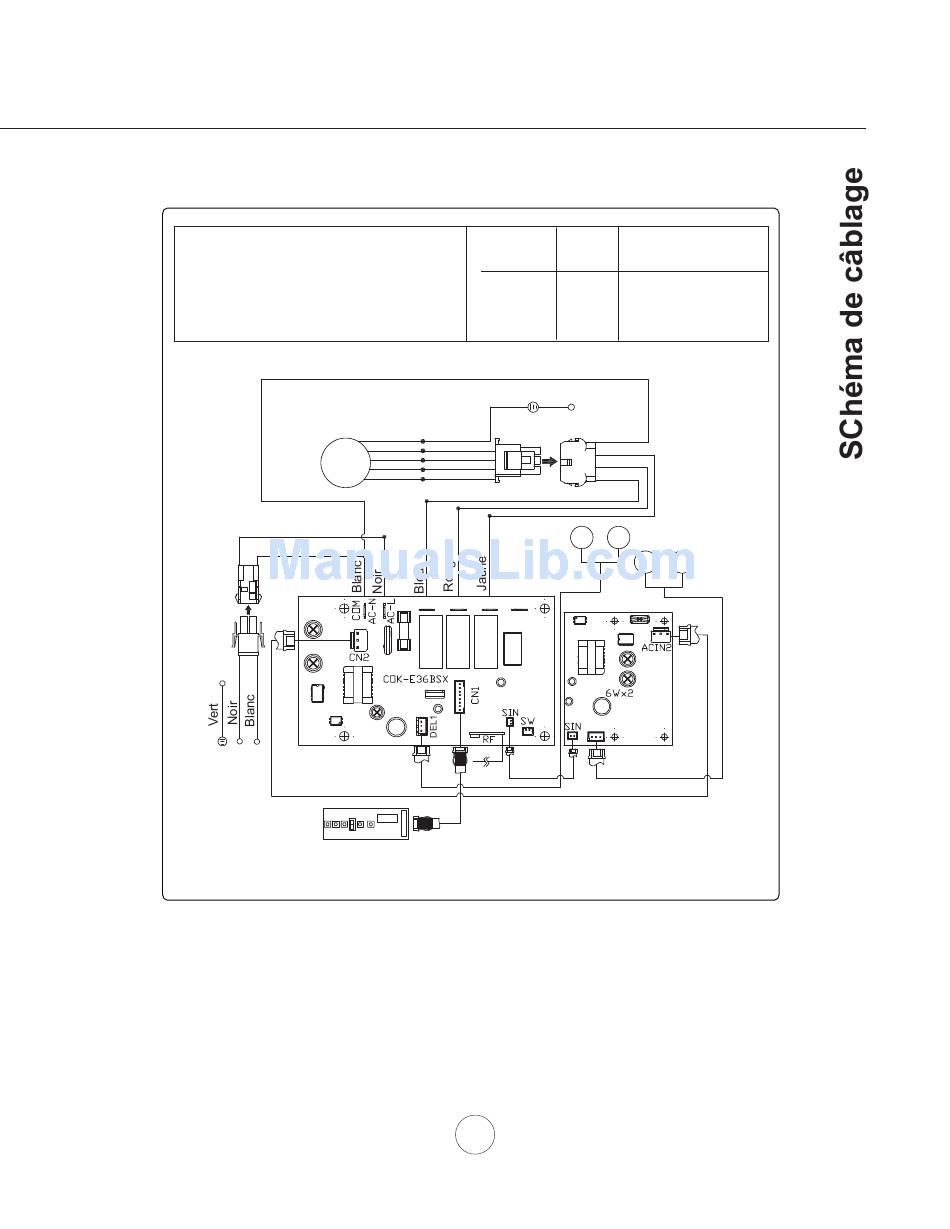

Schéma de câblage du ventilateur à distance
Moteur
Noir
Blanc
Boîtier
PC de commande
Remarques :Condensateur 15uF 370VCA ADAPTÉ CA120V 60Hz (CBE-1000)
Condensateur*2 25uF 250VCA ADAPTÉ CA120V 60Hz (PBN-1000A)
VOLTS HZ
120 60
Boîtier
Vert
Blanc
Noir
Bleu
Rouge
DEL
Vent-H Vent-M Vent-L Lampe
DEL
DEL2
21
Ampérage maximal
CBE1000 6.0
PBN1000A 4.8
Blanc
Jaune
Rouge
Bleu
DEL
DEL DEL
