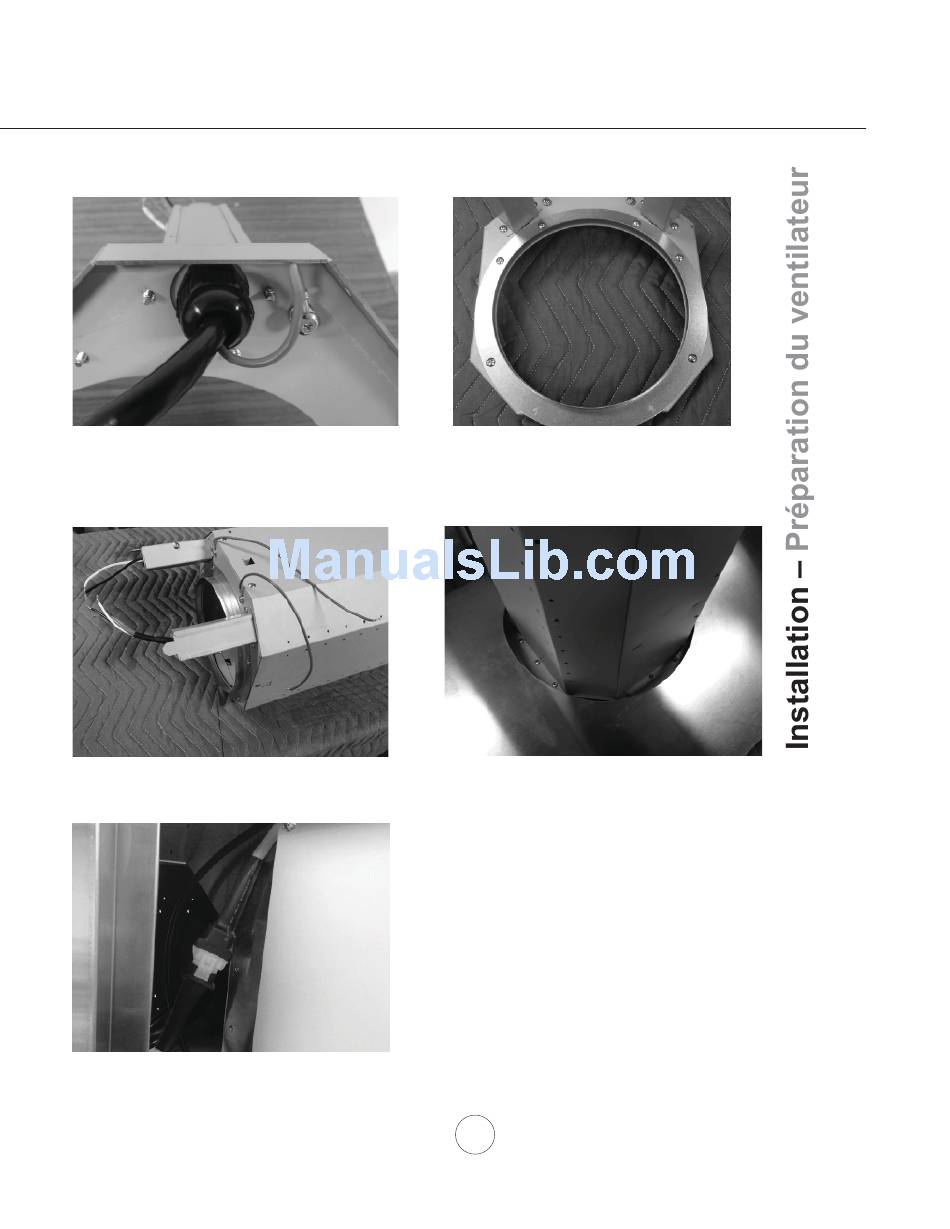

PRÉPARATION DU VENTILATEUR À DISTANCE (SUITE)
3. Fixez le fi l de mise à la terre c.a. et le fi l de
mise à la terre du ventilateur à distance à la
partie intérieure de la bride du ventilateur à
distance avec une vis 3/16*3/8 screw et une
rondelle chacune.
5. Fixez la bride du ventilateur à distance au boîtier
du moteur à l'aide des six vis que vous avez
enlevées à l'étape 1.
7. Branchez le connecteur Molex à six broches
de la boîte de raccordement du ventilateur à
distance au connecteur Molex à six broches de
la boîte de commande. Branchez la fi che à deux
broches du câble c.a. dans la prise de la boîte
de commande. Fixez les câbles à l'intérieur de
la hotte avec les attaches en plastique et les
porte-attaches.
4. Fixez le collier circulaire de départ de 8" du
ventilateur à distance à la bride du ventilateur à
distance avec huit vis M4*8.
6. Fixez le boîtier du moteur à la hotte à l'aide de
12 vis M4*6.
NOTE: Pour les instructions d'installation du
ventilateur à distance, consultez le manuel se
trouvant dans l'emballage du ventilateur à distance
CBE-1000 ou PBN-1000A ou consultez notre site
Web : www.zephyronline.com.
