CTP-E48/54/60BSX

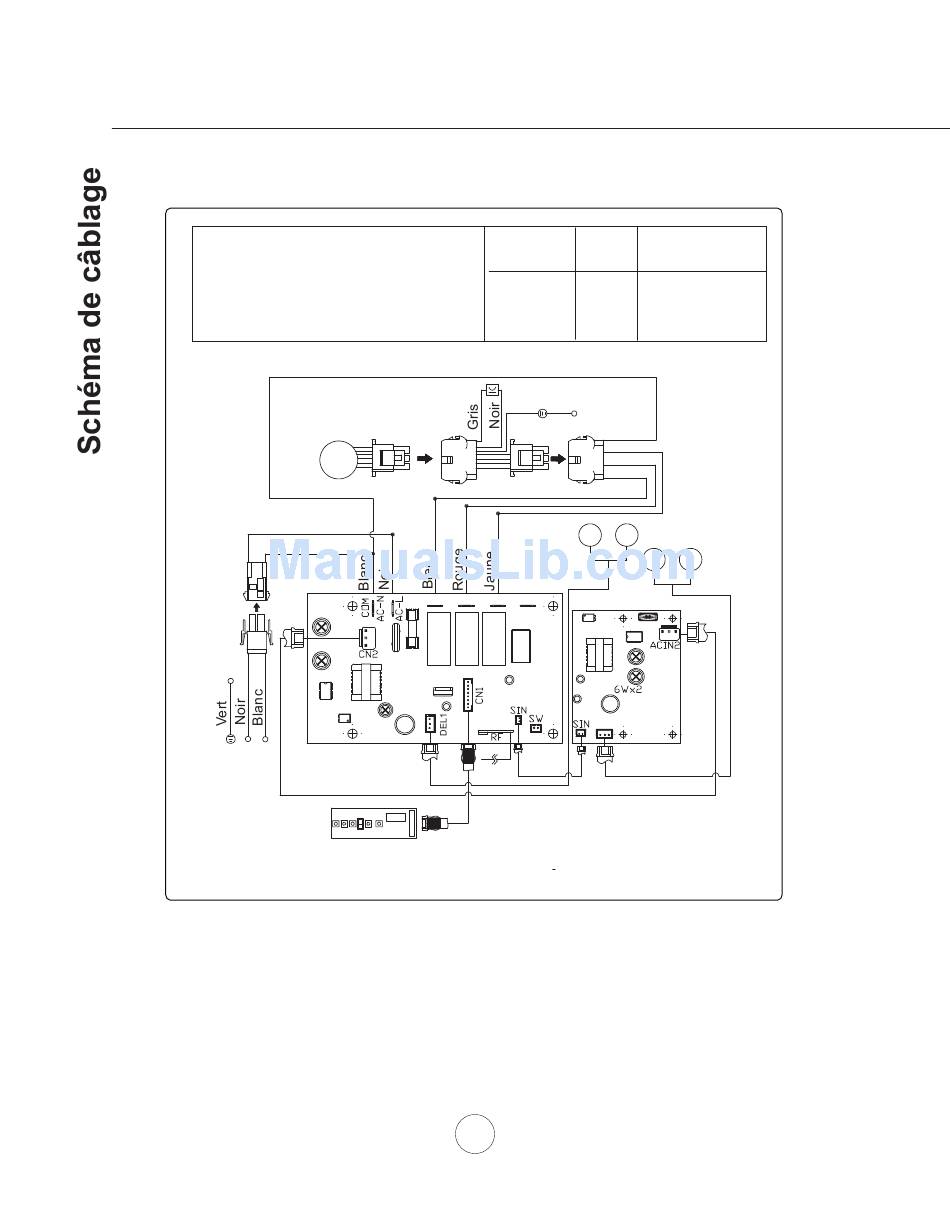

Schéma de câblage du ventilateur interne
Moteur
Noir
Blanc
Boîtier
PC de commande
Remarques :Condensateur 3uF 250VCA ADAPTÉ CA120V 60Hz (CBI-290A)
Condensateur 25uF 250VCA ADAPTÉ CA120V 60Hz (CBI-600A)
VOLTS HZ
120 60
Boîtier
DEL
Vent-H Vent-M Vent-L Lampe
DEL
DEL2
20
www.zephyronline.com
Ampérage maximal
CBI290A 0.8
CBI600A 2.7
Blanc
Jaune
Rouge
Bleu
DEL
DEL DEL
