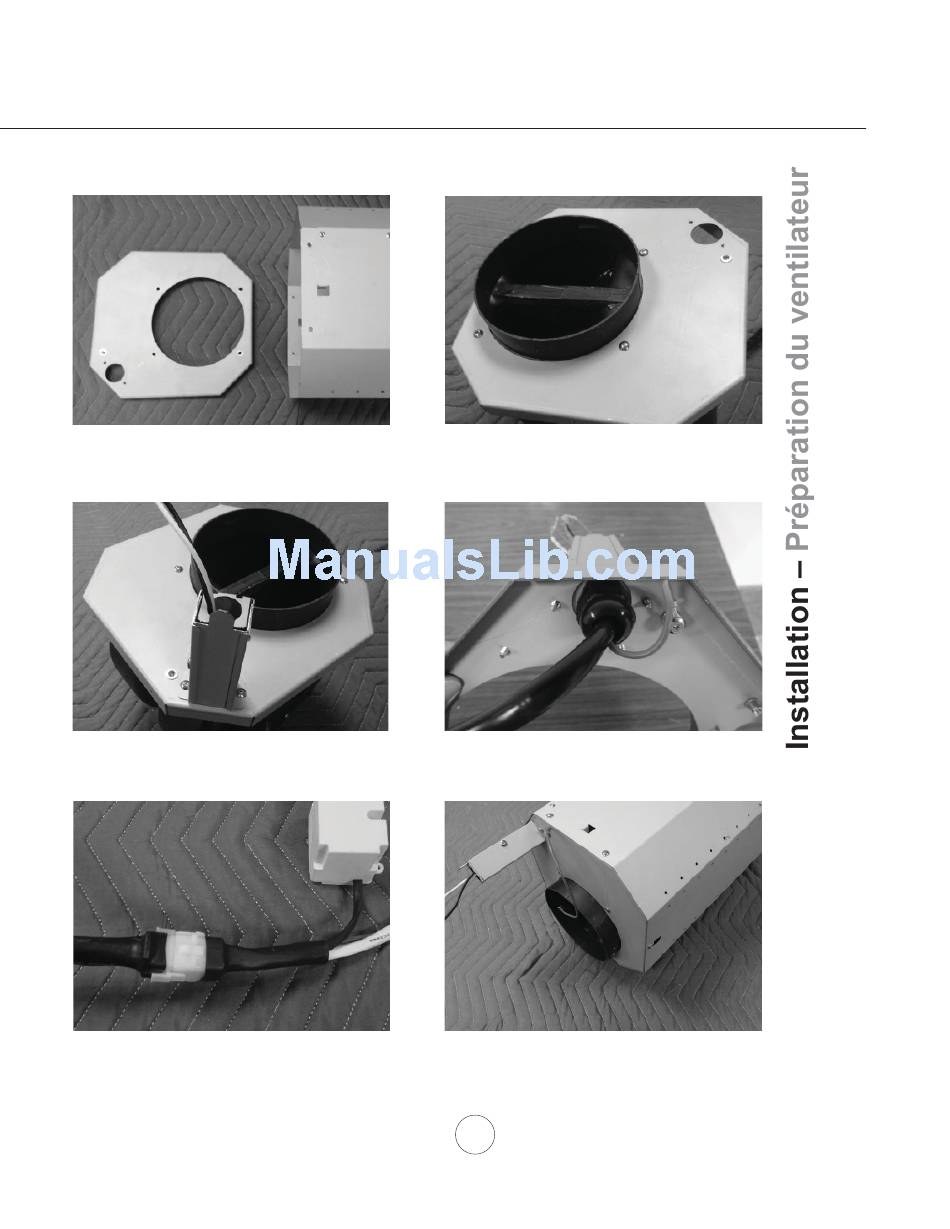

PRÉPARATION DU VENTILATEUR INTERNE
1. Retirez du boîtier du moteur la bride du
ventilateur interne, fi xée en place à l'aide de 6
vis.
3. Fixez la boîte de raccordement c.a. à la bride du
ventilateur interne avec deux vis M4*8.
5. Branchez le connecteur Molex à neuf broches
du condensateur au connecteur Molex à neuf
broches du ventilateur interne.
2. Fixez le ventilateur interne à la bride du
ventilateur interne à l'aide de quatre vis M4*16
(de la trousse de quincaillerie du ventilateur
interne).
4. Fixez le fi l de mise à la terre à la partie
intérieure de la bride avec une vis 3/16*3/8
screw et une rondelle.
6. Fixez la bride du ventilateur interne au boîtier
du moteur avec les six vis que vous avez
enlevées à l'étape 1.
