HYDRO
MIDSIZE

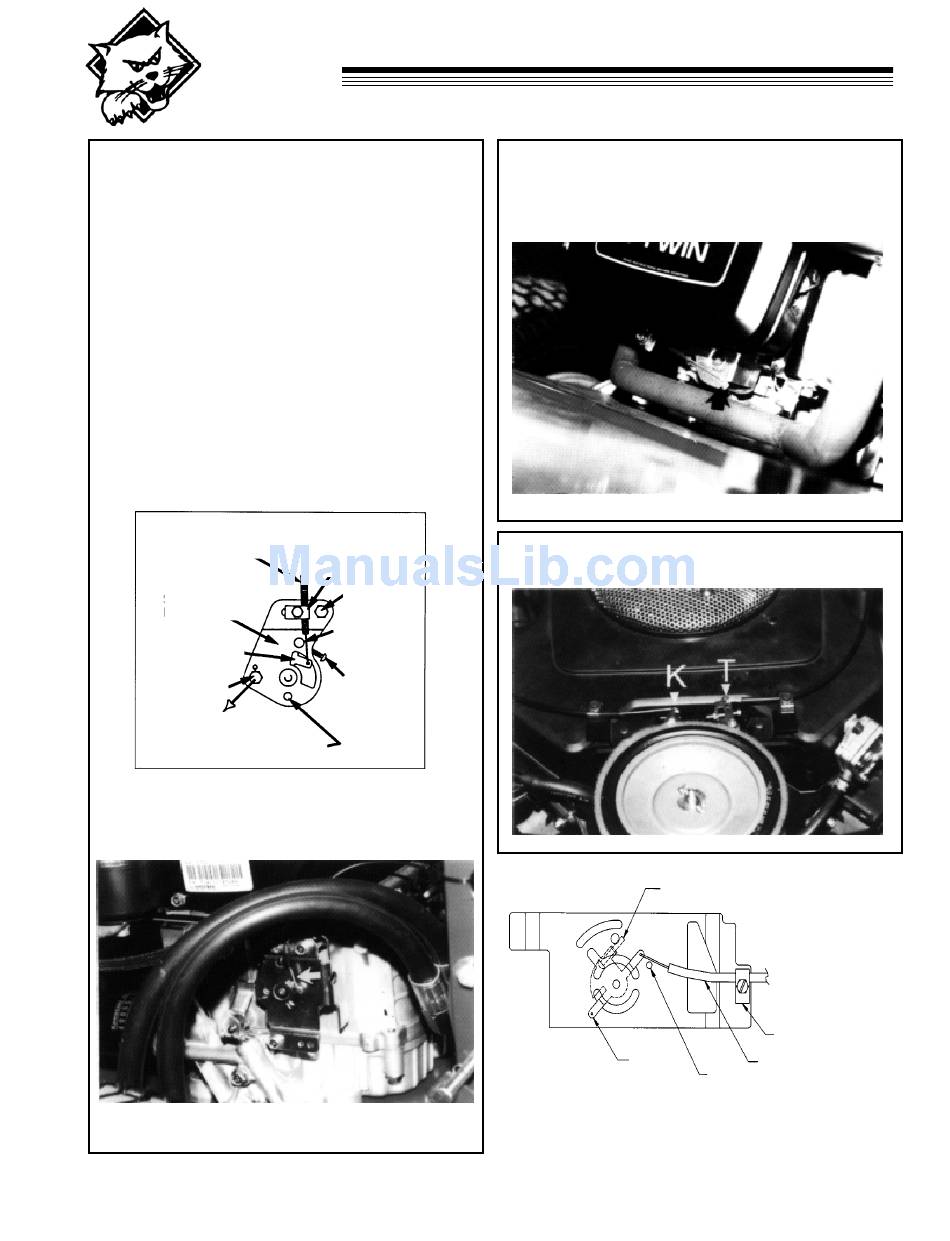

5. Brancher les câbles d'accélérateur et de starter.
Modèles Kohler mono cylindre et Kawasaki: Ces
moteurs sont équipés d'un ensemble unitaire qui
commande à la fois l'accélérateur et le starter avec
un seul câble.
a. Régler la commande d'accélérateur contre la
butée en position rapide.
b. Raccorder le câble d'accélérateur au moteur et
tirer jusqu'à ce que les trous d'alignement du
levier de commande moteur et de la plaque de
commande soient en face. Serrer le serre-câble.
c. S'assurer que la vis de réglage du starter soit en
contact avec le levier de command
Régler si nécessaire.
Kohler et Kawasaki 14 Ch
CABLE DE COMMANDE
D'ACCELERATEUR
SUPPORT DE
COMMANDE DE
VITESSE
LEVIER
D'ACCELERATEUR
VIS DE
MONTAGE
AUGMENTATION DE
VITESSE
TROUS D'ALIGNEMENT
Kawasaki 14 Ch
INSTRUCTIONS DE MONTAGE
e du starter.
COLLIER DE
SERRAGE
VIS DE
MONTAGE
VOYANT
VIS DE REGLAGE
DE STARTER
Kawasaki 17 Ch – Raccordement du câble d'accélérateur
Vanguard: Fixer le câble d'accélérateur comme
montré. Faire cheminer tous les câbles sans qu'ils
soient tendus. Ils doivent être libres pour travailler
convenablement.
Kohler 2 cylindres en V: Fixer les câbles accélérateur
(T) & starter (K) comme montré.
VIS DE REGLAGE
DE STARTER
LEVIER
D'ACCELERATEUR
TROUS D'ALIGNEMENT
COLLIER DE
SERRAGE
CABLE DE COMMANDE
D'ACCELERATEUR
9
