La altura de corte viene determinada por la posición de
las cuchillas en relación con las ruedas. Se puede
modificar la altura del corte en cuatro puntos:
1. Ruedecillas de la plataforma de corte
2. Dispositivo de sujeción de la plataforma de corte
3. Separadores de las cuchillas (sólo para descarga
lateral)
4. Cilindros de elevación
Consultar el gráfico de Altura de corte para utilizar
distintas combinaciones.
Mantenga el motor apagado cuando haga cualquier
ajuste de la altura de corte, así como el cable de la
bujía desconectado y la transmisión de la cortadora
desengranada.

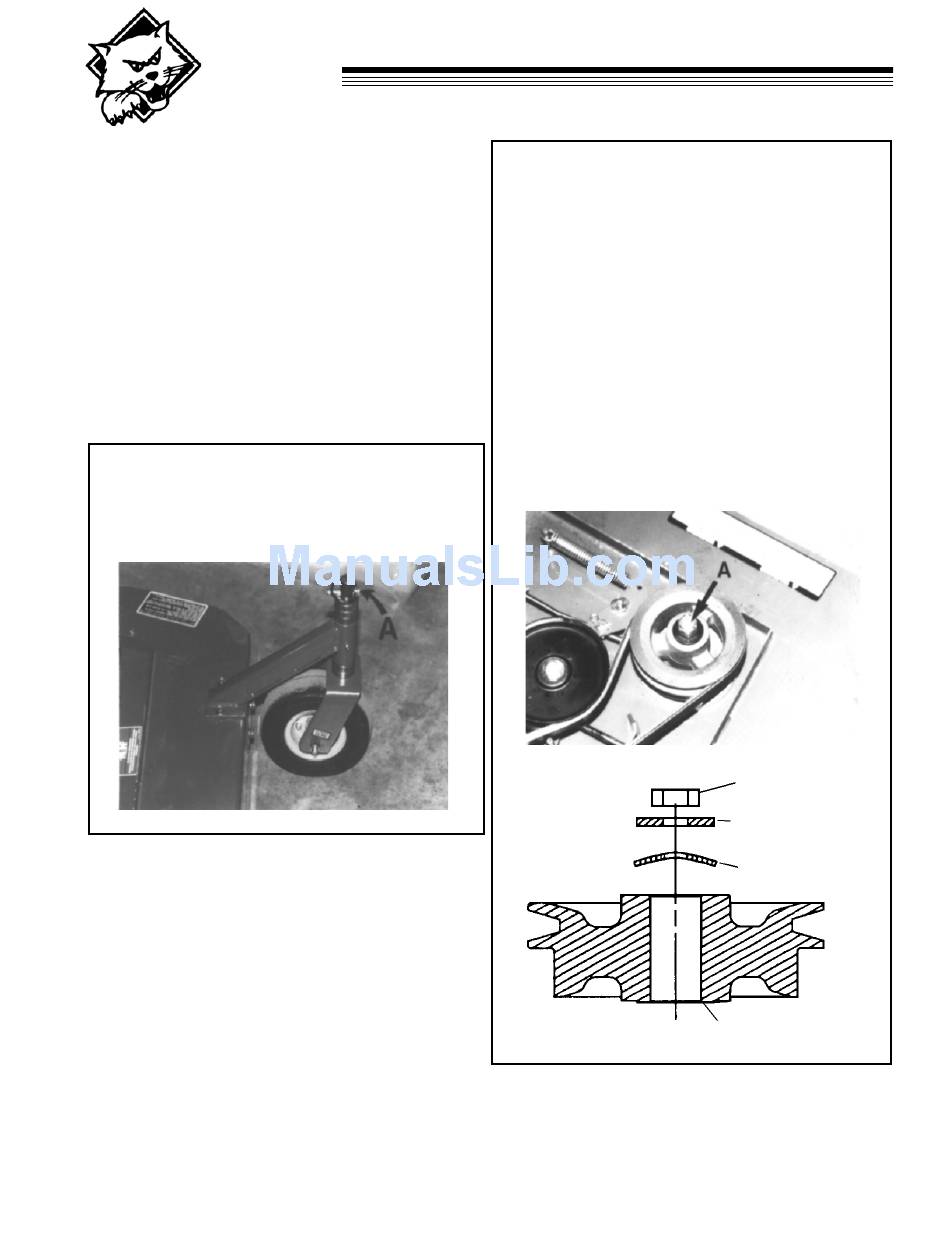

1. RUEDECILLAS DE LA PLATAFORMA DE CORTE
a. Quitar el pasador (A) de la parte superior del pivote
de la mangueta de la ruedecilla.
b. Colocar los separadores debajo del soporte de la
ruedecilla y volver a colocar el pasador.
NOTA - Cuando se utilice el modelo Versadeck
montado con las cuchillas que permiten aprovechar el
césped cortado para utilizarlo como fertilizante; los
ajustes de la altura de corte se efectuarán solamente
con las ruedecillas de plataforma, el dispositivo de
sujeción de la plataforma de corte, y la posición de los
cilindros de elevación. En el modelo Versadeck NO
coloque los separadores entre la cuchilla y la
mangueta, cuando este tipo de cuchillas estén
instaladas.
ALTURA DE CORTE
2. SEPARADORES DE LAS CUCHILLAS DE
CORTE
(solamente cuchillas de descarga lateral)
a. Asegurarse que el cable de la bujía esté
desconectado.
b. Quitar la tuerca (A), los separadores y la arandela
del perno de la cuchilla.
c. Retirar el perno de la cuchilla desde abajo.
d. Colocar los separadores (máximo 2) en el perno de
la mangueta de la cortadora entre la cuchilla y la
mangueta.
e. Volver a colocar el perno, la cuchilla y la
mangueta.
f. Colocar el o los separadores sobrantes en el perno
de la mangueta de la cortadora entre la tuerca y la
arandela cónica, tal y como se muestra en el
dibujo de abajo. Sustituir la tuerca (A) y apretar a
70 ft/lb.
TUERCA
SEPARADOR DE
EXCESO(S)
ARANDELA
CONICA
POLEA
