SecureStack A2
PoE Fast Ethernet Switches
Hardware Installation Guide
A2H124-24P
A2H124-48P
P/N 9034154-03

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Enterasys SecureStack A2 A2H124-24P and is the answer not in the manual?

Questions and answers

Related Manuals for Enterasys Enterasys SecureStack A2 A2H124-24P

Summary of Contents for Enterasys Enterasys SecureStack A2 A2H124-24P

  • Page 1 SecureStack A2 PoE Fast Ethernet Switches Hardware Installation Guide A2H124-24P A2H124-48P P/N 9034154-03...
  • Page 3 Elektrischer Gefahrenhinweis: Installationen sollten nur durch ausgebildetes und qualifiziertes Personal vorgenommen werden. Enterasys Networks reserves the right to make changes in specifications and other information contained in this  document and its web site without prior notice. The reader should in all cases consult Enterasys Networks to  determine whether any such changes have been made. The hardware, firmware, or software described in this document is subject to change without notice. IN NO EVENT SHALL ENTERASYS NETWORKS BE LIABLE FOR ANY INCIDENTAL, INDIRECT, SPECIAL, OR  CONSEQUENTIAL DAMAGES WHATSOEVER (INCLUDING BUT NOT LIMITED TO LOST PROFITS) ARISING  OUT OF OR RELATED TO THIS DOCUMENT, WEB SITE, OR THE INFORMATION CONTAINED IN THEM, EVEN  IF ENTERASYS NETWORKS HAS BEEN ADVISED OF, KNEW OF, OR SHOULD HAVE KNOWN OF, THE  POSSIBILITY OF SUCH DAMAGES. Enterasys Networks, Inc. 50 Minuteman Road Andover, MA 01810 © 2007 Enterasys Networks, Inc. All rights reserved. Part Number: 9034154‐03 February 2007 ENTERASYS, ENTERASYS NETWORKS, ENTERASYS MATRIX, LANVIEW, NETSIGHT, WEBVIEW, and any logos  associated therewith, are trademarks or registered trademarks of Enterasys Networks, Inc., in the United States and  other countries. All other product names mentioned in this manual may be trademarks or registered trademarks of their respective  companies. Documentation URL: http://www.enterasys.com/support/manuals Documentacion URL: http://www.enterasys.com/support/manuals...

  • Page 4: Regulatory Compliance Information

    REGULATORY COMPLIANCE INFORMATION FEDERAL COMMUNICATIONS COMMISSION (FCC) NOTICE This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device  may not cause harmful interference, and (2) this device must accept any interference received, including interference  that may cause undesired operation. NOTE: This equipment has been tested and found to comply with the limits for a class A digital device, pursuant to  Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when  the equipment is operated in a commercial environment. This equipment uses, generates, and can radiate radio  frequency energy and if not installed in accordance with the operator’s manual, may cause harmful interference to  radio communications. Operation of this equipment in a residential area is likely to cause interference in which case  the user will be required to correct the interference at his own expense. WARNING: Changes or modifications made to this device which are not expressly approved by the party  responsible for compliance could void the user’s authority to operate the equipment. This digital apparatus does not exceed the class A limits for radio noise emissions from digital apparatus set out in the  Radio Interference Regulations of the Canadian Department of Communications. Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils  numériques de la class A prescrites dans le Règlement sur le brouillage radioélectrique édicté par le ministère des  Communications du Canada. WARNING: This is a Class A product. In a domestic environment this product may cause radio interference in which  case the user may be required to take adequate measures.  ADVERTENCIA: Este es un producto de Clase A. En un ambiente doméstico este producto puede causar  interferencia de radio en cuyo caso puede ser requerido tomar medidas adecuadas. WARNHINWEIS: Dieses Produkt zählt zur Klasse A ( Industriebereich ). In Wohnbereichen kann es hierdurch zu  Funkstörungen kommen, daher sollten angemessene Vorkehrungen zum Schutz getroffen werden.  This product complies with the following: UL 60950, CSA C22.2 No. 60950, 73/23/EEC, EN 60950, IEC 60950, EN 60825,  21 CFR 1040.10. El producto de Enterasys cumple con lo siguiente: UL 60950, CSA C22.2 No. 60950, 73/23/EEC, EN 60950, IEC 60950,  EN 60825, 21 CFR 1040.10.
  • Page 5 This product complies with the following: 47 CFR Parts 2 and 15, CSA C108.8, 89/336/EEC, EN 55022, EN 61000‐3‐2,  EN 61000‐3‐3, EN 55024, AS/NZS CISPR 22, VCCI V‐3.  COMPATIBILIDAD ELECTROMÁGNETICA (EMC) Este producto de Enterasys cumple con lo siguiente: 47 CFR Partes 2 y 15, CSA C108.8, 89/336/EEC, EN 55022,  EN 55024, EN 61000‐3‐2, EN 61000‐3‐3, AS/NZS CISPR 22, VCCI V‐3. ELEKTRO- MAGNETISCHE KOMPATIBILITÄT ( EMC ) Dieses Produkt entspricht den folgenden Richtlinien: 47 CFR Parts 2 and 15, CSA C108.8, 89/336/EEC, EN 55022,  EN 61000‐3‐2, EN 61000‐3‐3, EN 55024, AS/NZS CISPR 22, VCCI V‐3.  This product complies with the requirements of European Directive, 2002/95/EC, Restriction of Hazardous Substances  (RoHS) in Electrical and Electronic Equipment. EUROPEAN WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE) NOTICE In accordance with Directive 2002/96/EC of the European Parliament on waste electrical and electronic equipment  (WEEE): The symbol above indicates that separate collection of electrical and electronic equipment is required and that this  product was placed on the European market after August 13, 2005, the date of enforcement for Directive  2002/96/EC. When this product has reached the end of its serviceable life, it cannot be disposed of as unsorted municipal waste.   It must be collected and treated separately. It has been determined by the European Parliament that there are potential negative effects on the environment  and human health as a result of the presence of hazardous substances in electrical and electronic equipment. It is the users’ responsibility to utilize the available collection system to ensure WEEE is properly treated. For information about the available collection system, please go to http://www.enterasys.com/services/support/ or  contact Enterasys Customer Support at 353 61 705586 (Ireland). ELECTROMAGNETIC COMPATIBILITY (EMC) HAZARDOUS SUBSTANCES...
  • Page 7 This is a class A product based on the standard of the Voluntary Control Council for Interference by Information  Technology Equipment (VCCI). If this equipment is used in a domestic environment, radio disturbance may arise.  When such trouble occurs, the user may be required to take corrective actions. This is a class A product. In a domestic environment this product may cause radio interference in which case the user  may be required to take adequate measures. SINGLE MODE NETWORK EXPANSION MODULES USE CLASS 1 LASER TRANSCEIVERS. READ THE FOLLOWING SAFETY INFORMATION BEFORE INSTALLING OR OPERATING THESE MODULES. The Class 1 laser transceivers use an optical feedback loop to maintain Class 1 operation limits. This control loop  eliminates the need for maintenance checks or adjustments. The output is factory set, and does not allow any user  adjustment. Class 1 Laser transceivers comply with the following safety standards: • 21 CFR 1040.10 and 1040.11 U.S. Department of Health and Human Services (FDA). • IEC Publication 825 (International Electrotechnical Commission). • CENELEC EN 60825 (European Committee for Electrotechnical Standardization). When operating within their performance limitations, laser transceiver output meets the Class 1 accessible emission  limit of all three standards. Class 1 levels of laser radiation are not considered hazardous. When the connector is in place, all laser radiation remains within the fiber. The maximum amount of radiant power  exiting the fiber (under normal conditions) is ‐12.6 dBm or 55 x 10 Removing the optical connector from the transceiver allows laser radiation to emit directly from the optical port. The  maximum radiance from the optical port (under worst case conditions) is 0.8 W cm Do not use optical instruments to view the laser output. The use of optical instruments to view laser output increases ...
  • Page 8 Application of Council Directive(s): 89/336/EEC Manufacturer’s Address: 50 Minuteman Road European Representative Address: Enterasys Networks, Ltd. Conformance to Directive(s)/Product Standards: EC Directive 89/336/EEC Equipment Type/Environment: Networking Equipment, for use in a Commercial  Enterasys Networks, Inc. declares that the equipment packaged with this notice conforms to the above directives. DECLARATION OF CONFORMITY 73/23/EEC Manufacturer’s Name: Enterasys Networks, Inc. Andover, MA 01810 Nexus House, Newbury Business Park London Road, Newbury Berkshire RG14 2PZ, England EN 55022 EN 61000‐3‐2 EN 61000‐3‐3 EN 55024 EC Directive 73/23/EEC EN 60950 EN 60825 or Light Industrial Environment.
  • Page 9 BEFORE OPENING OR UTILIZING THE ENCLOSED PRODUCT, This document is an agreement (“Agreement”) between the end user (“You”) and Enterasys Networks, Inc. on behalf  of itself and its Affiliates (as hereinafter defined) (“Enterasys”) that sets forth Your rights and obligations with respect  to the Enterasys software program/firmware installed on the Enterasys product (including any accompanying  documentation, hardware or media) (“Program”) in the package and prevails over any additional, conflicting or  inconsistent terms and conditions appearing on any purchase order or other document submitted by You. “Affiliate”  means any person, partnership, corporation, limited liability company, or other form of enterprise that directly or  indirectly through one or more intermediaries, controls, or is controlled by, or is under common control with the party  specified. This Agreement constitutes the entire understanding between the parties, and supersedes all prior  discussions, representations, understandings or agreements, whether oral or in writing, between the parties with  respect to the subject matter of this Agreement. The Program may be contained in firmware, chips or other media. BY INSTALLING OR OTHERWISE USING THE PROGRAM, YOU REPRESENT THAT YOU ARE AUTHORIZED TO  ACCEPT THESE TERMS ON BEHALF OF THE END USER (IF THE END USER IS AN ENTITY ON WHOSE BEHALF  YOU ARE AUTHORIZED TO ACT, “YOU” AND “YOUR” SHALL BE DEEMED TO REFER TO SUCH ENTITY) AND  THAT YOU AGREE THAT YOU ARE BOUND BY THE TERMS OF THIS AGREEMENT, WHICH INCLUDES,  AMONG OTHER PROVISIONS, THE LICENSE, THE DISCLAIMER OF WARRANTY AND THE LIMITATION OF  LIABILITY. IF YOU DO NOT AGREE TO THE TERMS OF THIS AGREEMENT OR ARE NOT AUTHORIZED TO  ENTER INTO THIS AGREEMENT, ENTERASYS IS UNWILLING TO LICENSE THE PROGRAM TO YOU AND YOU  AGREE TO RETURN THE UNOPENED PRODUCT TO ENTERASYS OR YOUR DEALER, IF ANY, WITHIN TEN  (10) DAYS FOLLOWING THE DATE OF RECEIPT FOR A FULL REFUND. IF YOU HAVE ANY QUESTIONS ABOUT THIS AGREEMENT, CONTACT ENTERASYS NETWORKS, LEGAL  DEPARTMENT AT (978) 684‐1000.  You and Enterasys agree as follows: LICENSE. You have the non‐exclusive and non‐transferable right to use only the one (1) copy of the Program  provided in this package subject to the terms and conditions of this Agreement. RESTRICTIONS. Except as otherwise authorized in writing by Enterasys, You may not, nor may You permit any  third party to: (i) Reverse engineer, decompile, disassemble or modify the Program, in whole or in part, including for reasons  of error correction or interoperability, except to the extent expressly permitted by applicable law and to the  extent the parties shall not be permitted by that applicable law, such rights are expressly excluded.  Information necessary to achieve interoperability or correct errors is available from Enterasys upon request  and upon payment of Enterasys’ applicable fee. (ii) Incorporate the Program, in whole or in part, in any other product or create derivative works based on the ...
  • Page 10 APPLICABLE LAW. This Agreement shall be interpreted and governed under the laws and in the state and  federal courts of the Commonwealth of Massachusetts without regard to its conflicts of laws provisions. You accept the  personal jurisdiction and venue of the Commonwealth of Massachusetts courts. None of the 1980 United Nations  Convention on Contracts for the International Sale of Goods, the United Nations Convention on the Limitation Period  in the International Sale of Goods, and the Uniform Computer Information Transactions Act shall apply to this  Agreement.  EXPORT RESTRICTIONS. You understand that Enterasys and its Affiliates are subject to regulation by agencies  of the U.S. Government, including the U.S. Department of Commerce, which prohibit export or diversion of certain  technical products to certain countries, unless a license to export the Program is obtained from the U.S. Government or  an exception from obtaining such license may be relied upon by the exporting party. If the Program is exported from the United States pursuant to the License Exception CIV under the U.S. Export  Administration Regulations, You agree that You are a civil end user of the Program and agree that You will use the  Program for civil end uses only and not for military purposes.  If the Program is exported from the United States pursuant to the License Exception TSR under the U.S. Export  Administration Regulations, in addition to the restriction on transfer set forth in Sections 1 or 2 of this Agreement, You  agree not to (i) reexport or release the Program, the source code for the Program or technology to a national of a  country in Country Groups D:1 or E:2 (Albania, Armenia, Azerbaijan, Belarus, Bulgaria, Cambodia, Cuba, Estonia,  Georgia, Iraq, Kazakhstan, Kyrgyzstan, Laos, Latvia, Libya, Lithuania, Moldova, North Korea, the People’s Republic  of China, Romania, Russia, Rwanda, Tajikistan, Turkmenistan, Ukraine, Uzbekistan, Vietnam, or such other countries  as may be designated by the United States Government), (ii) export to Country Groups D:1 or E:2 (as defined herein)  the direct product of the Program or the technology, if such foreign produced direct product is subject to national  security controls as identified on the U.S. Commerce Control List, or (iii) if the direct product of the technology is a  complete plant or any major component of a plant, export to Country Groups D:1 or E:2 the direct product of the plant  or a major component thereof, if such foreign produced direct product is subject to national security controls as  identified on the U.S. Commerce Control List or is subject to State Department controls under the U.S. Munitions List. UNITED STATES GOVERNMENT RESTRICTED RIGHTS. The enclosed Program (i) was developed solely at  private expense; (ii) contains “restricted computer software” submitted with restricted rights in accordance with section  52.227‐19 (a) through (d) of the Commercial Computer Software‐Restricted Rights Clause and its successors, and (iii) in  all respects is proprietary data belonging to Enterasys and/or its suppliers. For Department of Defense units, the  Program is considered commercial computer software in accordance with DFARS section 227.7202‐3 and its successors,  and use, duplication, or disclosure by the Government is subject to restrictions set forth herein.  DISCLAIMER OF WARRANTY. EXCEPT FOR THOSE WARRANTIES EXPRESSLY PROVIDED TO YOU IN  WRITING BY ENTERASYS, ENTERASYS DISCLAIMS ALL WARRANTIES, EITHER EXPRESS OR IMPLIED,  INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY, SATISFACTORY  QUALITY, FITNESS FOR A PARTICULAR PURPOSE, TITLE AND NON‐ INFRINGEMENT WITH RESPECT TO THE  PROGRAM. IF IMPLIED WARRANTIES MAY NOT BE DISCLAIMED BY APPLICABLE LAW, THEN ANY IMPLIED  WARRANTIES ARE LIMITED IN DURATION TO THIRTY (30) DAYS AFTER DELIVERY OF THE PROGRAM TO ...
  • Page 11 THE CUMULATIVE LIABILITY OF ENTERASYS TO YOU FOR ALL CLAIMS RELATING TO THE PROGRAM,  IN CONTRACT, TORT OR OTHERWISE, SHALL NOT EXCEED THE TOTAL AMOUNT OF FEES PAID TO  ENTERASYS BY YOU FOR THE RIGHTS GRANTED HEREIN.  AUDIT RIGHTS. You hereby acknowledge that the intellectual property rights associated with the Program are  of critical value to Enterasys and, accordingly, You hereby agree to maintain complete books, records and accounts  showing (i) license fees due and paid, and (ii) the use, copying and deployment of the Program. You also grant to  Enterasys and its authorized representatives, upon reasonable notice, the right to audit and examine during Your  normal business hours, Your books, records, accounts and hardware devices upon which the Program may be deployed  to verify compliance with this Agreement, including the verification of the license fees due and paid Enterasys and the  use, copying and deployment of the Program. Enterasys’ right of examination shall be exercised reasonably, in good  faith and in a manner calculated to not unreasonably interfere with Your business. In the event such audit discovers  non‐compliance with this Agreement, including copies of the Program made, used or deployed in breach of this  Agreement, You shall promptly pay to Enterasys the appropriate license fees. Enterasys reserves the right, to be  exercised in its sole discretion and without prior notice, to terminate this license, effective immediately, for failure to  comply with this Agreement. Upon any such termination, You shall immediately cease all use of the Program and shall  return to Enterasys the Program and all copies of the Program. OWNERSHIP. This is a license agreement and not an agreement for sale. You acknowledge and agree that the  Program constitutes trade secrets and/or copyrighted material of Enterasys and/or its suppliers. You agree to  implement reasonable security measures to protect such trade secrets and copyrighted material. All right, title and  interest in and to the Program shall remain with Enterasys and/or its suppliers. All rights not specifically granted to  You shall be reserved to Enterasys. 10. ENFORCEMENT. You acknowledge and agree that any breach of Sections 2, 4, or 9 of this Agreement by You may  cause Enterasys irreparable damage for which recovery of money damages would be inadequate, and that Enterasys  may be entitled to seek timely injunctive relief to protect Enterasys’ rights under this Agreement in addition to any and  all remedies available at law.  11. ASSIGNMENT. You may not assign, transfer or sublicense this Agreement or any of Your rights or obligations  under this Agreement, except that You may assign this Agreement to any person or entity which acquires substantially  all of Your stock or assets. Enterasys may assign this Agreement in its sole discretion. This Agreement shall be binding  upon and inure to the benefit of the parties, their legal representatives, permitted transferees, successors and assigns as  permitted by this Agreement. Any attempted assignment, transfer or sublicense in violation of the terms of this  Agreement shall be void and a breach of this Agreement.

  • Page 13: Table Of Contents

    Guidelines for Rackmount Installation ...3-6 Attaching Brackets and Installing in Rack ...3-6 Connecting Stacking Cables ...3-7 Configuring Switches in a Stack ...3-9 About SecureStack A2 Switch Operation in a Stack ...3-9 Recommended Procedures for New and Existing Stacks ...3-10 Contents...
  • Page 14 Removing the Mini-GBIC ...3-26 Connecting Fiber-Optic Cables to MT-RJ Ports ...3-27 Connecting Fiber-Optic Cables to LC Ports ...3-30 Completing the Installation ...3-32 Initial Logon to Switch Management ...3-32 Chapter 4: Troubleshooting Using LANVIEW ...4-2 Troubleshooting Checklist ...4-7 Using the Reset Password Switch ...4-9 Appendix A: Specifications Switch Specifications ...
  • Page 15 Figures A2H124-24P Stackable Switch ...1-3 A2H124-48P Stackable Switch ...1-3 Chassis Bottom, Rubber Feet Placement ...3-4 Area Guidelines for Switch Installation on Flat Surface ...3-5 Attaching the Rackmount Brackets ...3-6 Fastening the Switch to the Rack...3-7 Stacking Cable Connections ...3-8 Switch Rear View (A2H124-48P shown) ...3-12 Accessing the RPS connector...3-13...
  • Page 16 A-11 MGBIC-08 Operating Range... A-6 A-12 MGBIC-02 Specifications ... A-7 A-13 Compliance Standards... A-8...

  • Page 17: Important Notice

    Configuration Guide. Note: In this guide, the following terms are used: • Switch refers to all switches (A2H124-24P and A2H124-48P • MGBIC (Mini-Gigabit Interface Card) refers to optional small form pluggable (SFP) interface modules that plug into the fixed front panel MGBIC slots.

  • Page 18: How To Use This Guide

    SecureStack A2 in a stacked configuration Troubleshooting installation problems and diagnosing network/operational problems using the LANVIEW LEDs Specifications, environmental requirements, and physical properties of the SecureStack A2 and optional Mini-GBICs Related Documents The following documents can help you to set up and manage the switch: • SecureStack A2 Configuration Guide describes how to use the Command Line Interface  (CLI) to set up and manage the A2 switches. • Cabling Guide provides information concerning network cabling, dB loss, and other  cabling specifications and usage. The manuals listed above can be obtained from the World Wide Web in Adobe Acrobat  Portable Document Format (PDF) at the following site: http://www.enterasys.com/support/manuals...

  • Page 19: Conventions Used In This Guide

    Conventions Used in This Guide Conventions Used in This Guide The following conventions are used in this guide: Note: Calls the reader’s attention to any item of information that may be of special importance. Caution: Contains information essential to avoid damage to the equipment. Precaución: Contiene información esencial para prevenir dañar el equipo. Achtung: Verweißt auf wichtige Informationen zum Schutz gegen Beschädigungen.
  • Page 20 Conventions Used in This Guide xviii About This Guide...

  • Page 21: Chapter 1: Introduction

    This chapter introduces the A2H124‐24P and A2H124‐48P stackable switches.  Depending on the firmware version used in the SecureStack A2, some features described in this document may not be supported. Refer to the Release Notes shipped with the switch to determine which features are supported. For information about...

  • Page 22: Overview

    Overview Overview The A2H124‐24P and A2H124‐48P are stackable Fast Ethernet switches, which can be  adapted and scaled to help meet your network needs. These switches provide a  management platform and uplink to a network backbone for a stacked group of up to  eight A2 switches. The two built‐in Small Form Pluggable (SFP) interface slots provide  you with the option of installing Mini‐GBICs for 1000BASE‐SX/LX/ELX fiber‐optic  connections and 1000BASE‐T copper connections. The switches also support the use of a redundant DC power supply to help prevent  downtime due to an internal power supply failure in the switch or AC power source. You can install the SecureStack A2 on a flat surface or into a standard 19‐inch rack with  user‐supplied mounting hardware, and configure the SecureStack A2 functions using the  WebView™ application, CLI switching commands, and/or SNMP. A2H124-24P and A2H124-48P The A2H124‐24P (Figure 1‐1) and A2H124‐48P (Figure panel port connections, which include: • RJ45 ports (10/100 Mbps, 100BASE‐T copper ports), 24 on the A2H124‐24P and 48 on  the A2H124‐48P. • SFP slots labeled port 27 and 28 on the A2H124‐24P and 51 and 52 on the A2H124‐48P  that provide you with the option of installing Small Form Pluggable (SFP)  Mini‐GBICs for 1000BASE‐SX/LX/ELX fiber‐optic connections and 1000BASE‐T  copper connections. • 1000BASE‐T RJ45 stack connectors which can be used in a stack configuration as well  as standard switch ports when configured as a stand alone switch. • Rear panel Redundant Power Supply connector used to connect to a SecureStack  C2RPS‐POE power supply system using the appropriate cable (C2RPS‐POE cable). Caution: The A2H124-24P and A2H124-48P are PoE-compliant devices. Do not connect a SecureStack C2 Redundant Power System (C2RPS-SYS) to the power connector.

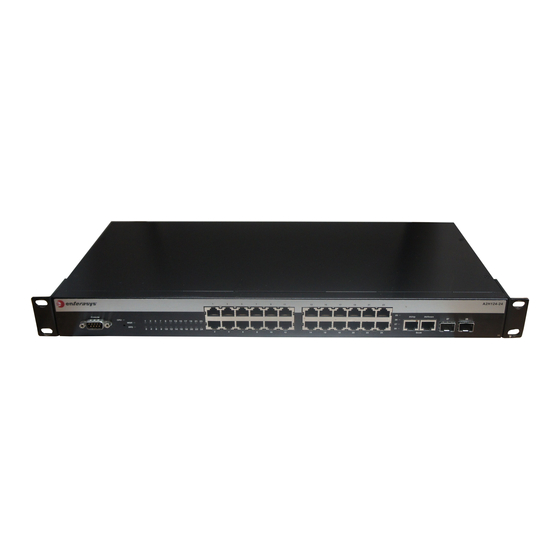

  • Page 23: A2H124-24P Stackable Switch

    Note: The 1000BASE-T built-in RJ45 stacking ports 25 and 26 on the A2H124-24P and ports 49 and 50 on the A2H124-48P can be configured as standard 10/100/1000BASE-T switch ports, using the command “set switch stackport <ethernet / stack >” when the unit is used in standalone mode.

  • Page 24: Stack Connections

    PoE (Power over Ethernet) Support Stack Connections The switches have front‐panel RJ45 connectors for connections in a stack configuration.  The stacking cables used for the connections are standard Category 5 or better UTP cable. Redundant Power Supply Capability The SecureStack A2 has power supply redundancy capability when connected to an  optional external redundant power supply (RPS). If the internal power supply fails, the  RPS assumes the entire load of the SecureStack A2 without interrupting network traffic.  The internal power supply and RPS each have their own AC power connection, which  enables the connection of each power supply to a different AC power circuit for  additional AC power source redundancy. PoE (Power over Ethernet) Support The switch is 802.3af compliant, which means it can provide power over Ethernet cable  connections from its RJ45 front panel connectors to PDs (powered devices) in the network. Power over Ethernet (PoE) refers to the ability to provide 48 Vdc power to a powered  device using the same Ethernet cabling that provides data. Modern Ethernet  implementations employ differential signals over twisted pair cables. This requires a  minimum of two twisted pairs for a single physical link. Both ends of the cable are  isolated with transformers blocking any DC or common mode voltage on the signal pair.  PoE exploits this fact by using two twisted pairs as the two conductors to supply a direct  current. One pair carries the power supply current and the other pair provides a path for  the return current. While several proprietary legacy implementations of PoE have been  deployed by LAN equipment vendors, in 2003 the IEEE published the IEEE 802.3af‐2003  specification, which is part of the 802.3 suite of standards. The switch is fully compliant with the IEEE 802.3af standard. It supports the standard  resistor‐based detection method, as well as AC disconnect capability. The switch can  provide up to 360 watts of PoE power and is capable of supplying a maximum of 15.4  watts to any 10/100 port. In addition it is capable of providing 7.5 watts of power to all ...

  • Page 25: Connectivity

    Table 1-1 Power Device Classifications Class None Connectivity The SecureStack A2 connects to Ethernet networks or workstations via the fixed front  panel RJ45 connectors and two uplink ports that support optional Mini‐GBICs. At the time of this printing, the Mini‐GBICs that are available from Enterasys and  supported by A2 switches are described in Table the IEEE 802.3z‐1998 standard. Table 1-2 Description of Mini-GBICs Mini-GBIC MGBIC-LC01 MGBIC-LC03 MGBIC-LC09 MGBIC-MT01 MGBIC-08 MGBIC-02 Usage Default Optional Optional Optional Not Allowed Specification Provides one 1000BASE-SX compliant LC fiber-optic multimode port and a standard LC connector.

  • Page 26: Management

    Management Management Management of the module can be either in‐band or out‐of‐band. In‐band remote  management is possible using Telnet, Enterasys Networks’ NetSight application, or the WebView application. Out‐of‐band management is provided through  the DB9 Console port connector on the front panel using a VT100 terminal or a VT100  terminal emulator. Switch Configuration Using WebView Enterasys Networks’ HTTP‐based Web management application (WebView) is an  intuitive web tool for simple management tasks. Switch Configuration Using CLI Commands The CLI commands enable you to perform more complete SecureStack A2 configuration  management tasks. For CLI command set information and how to configure the module, refer to the  SecureStack A2 Configuration Guide. Standards Compatibility The 100BASE‐T ports are compliant with the following standards and operations: • IEEE 802.3  • IEEE 802.3u  • IEEE 802.3ab (Stack Ports) • IEEE 802.3ad • IEEE 802.3af • Full‐Duplex operation In addition to the above standards, the SFP ports are compliant with the following ...

  • Page 27: Lanview Diagnostic Leds

    • Any previous Return Material Authorization (RMA) numbers. www.enterasys.com/services/support/ 1-800-872-8440 (toll-free in U.S. and Canada) or 1-978-684-1000 For the Enterasys Networks Support toll-free number in your country: www.enterasys.com/services/support/contact/ support@enterasys.com To expedite your message, type [Switching] in the subject line. LANVIEW Diagnostic LEDs SecureStack A2 PoE Installation Guide...
  • Page 28 Getting Help 1-8 Introduction...

  • Page 29: Chapter 2: Network Requirements

    Failure to do so will produce poor network performance. Note: The SecureStack A2 Configuration Guide and the Cabling Guide referred to in the following sections can be found on the Enterasys Networks World Wide Web site: http://www.enterasys.com/support/manuals For details about obtaining the manuals, refer to 10BASE-T Network When connecting a 10BASE‐TX segment to one of the RJ45 fixed ports (1 through 24 on ...

  • Page 30: 100Base-Tx Network

    SecureStack A2 to automatically sense the transmission speed of the other device and adjust for the speed accordingly. 1000BASE-FX Network The Mini‐GBIC port sockets (27 and 28 on A2H124‐24P; 51 and 52 on A2H124‐48P) enable  you to vary the type of 1‐Gbps port connection. At the printing of this document there  were six supported Mini‐GBICs available, as follows:  • MGBIC‐LC01 for a 1000BASE‐SX compliant LC fiber‐optic multimode connection • MGBIC‐LC03 for a 1000BASE‐SX Long Haul LC fiber‐optic multimode connection • MGBIC‐LC09 for a 1000BASE‐LX compliant LC fiber‐optic single‐mode connection • MGBIC‐MT01 for a 1000BASE‐SX compliant MT‐RJ fiber‐optic single‐mode  connection • MGBIC‐08 for a 1000BASE‐ELX compliant LC fiber‐optic single‐mode connection • MCBIC‐02 for a 1000BASE‐T compliant RJ45 copper connection The device at the other end of the fiber connection must meet the same Gigabit Ethernet  requirements for the connected devices to operate at 1‐Gigabit speed. 1000BASE-T Network The RJ45 fixed front panel stacking port connectors support RJ45 copper 1000BASE‐T  compliant connections. When connecting a 1000BASE‐T segment to one of the RJ45 fixed  ports use Category 5 UTP cabling. In standalone mode, the stack ports may be user  configured to serve as a standard switch port, allowing Gigabit uplink to the network. The  device at the other end of the twisted pair segment must meet IEEE 802.3‐2002  1000BASE‐T Gigabit Ethernet network requirements for the devices to operate at  1000 Mbps. 2-2 Network Requirements...

  • Page 31: Hardware Installation

    Riesgo Electrico: Solamente personal calificado debe realizar procedimientos de instalacion. Elektrischer Gefahrenhinweis: Installationen sollten nur durch ausgebildetes und qualifiziertes Personal vorgenommen werden. Read the Release Notes shipped with the switch to check for any exceptions to the supported features and operation documented in this guide. This chapter provides instructions to install the A2H124‐24P and A2H124‐48P. Unless  otherwise noted, the instructions apply to all switches. Follow the order of the sections ...

  • Page 32: Considerations Prior To Installation

    Rubber feet with adhesive backing for installation on a flat surface AC power cord (The type of power cord is country dependent.) This installation guide Customer Release Notes URL notice card Remove the tape seal on the non‐conductive bag to remove the switch. Perform a visual inspection of the switch for any signs of physical damage. Contact  Enterasys Networks if there are any signs of damage. Refer to “Getting Help” on  page 1‐7 for details. 3-2 Hardware Installation 3‐1. Quantity...

  • Page 33: Installing The Switch On A Flat Surface

    Installing the Switch on a Flat Surface When installing the switch on a flat surface, the installation of the rubber feet is  recommended to prevent the switch from sliding on a flat surface. Installing the rubber  feet is optional if you are installing the switch in a rack. To install the rubber feet, proceed  to “Installing the Rubber Feet” instructions below. For instructions to rack mount the  switch, proceed to “Rack Mounting the Switch” on page 3‐6. Installing the Rubber Feet To install the rubber feet, refer to Figure Place the switch on its back on a sturdy flat surface to gain access to the bottom of the  chassis. Remove the four rubber feet from their plastic bag in the shipping box. Locate the four marked locations on the bottom four corners of the chassis. Remove the protective strip from the back of one rubber foot and position it on a  marked location and press firmly into place. Repeat this procedure to install the  remaining three rubber feet in the other three locations. After installing the rubber feet, return the switch to its upright position. Proceed to “Guidelines for Flat Surface Installation” on page 3‐5. For a rackmount  installation, proceed to “Rack Mounting the Switch” on page 3‐6. Installing the Switch on a Flat Surface 3‐1 and proceed as follows: SecureStack A2 PoE Installation Guide...

  • Page 34: Chassis Bottom, Rubber Feet Placement

    2 Locations to install the rubber feet (four locations) Note: If a number of switches are being installed in a stack, repeat steps 1 through 4 to install the rubber feet on each switch before continuing with the installation. 3-4 Hardware Installation Chassis Bottom, Rubber Feet Placement Á...

  • Page 35: Guidelines For Flat Surface Installation

    Caution: To ensure proper ventilation and prevent overheating, leave a minimum clearance space of 5.1 cm (2.0 in.) at the left, right, and rear of the switch. Do not connect the switch to the AC power source until instructed to do so later in the installation process.

  • Page 36: Rack Mounting The Switch

    Note: To ensure proper ventilation and prevent overheating, leave a minimum clearance space of 5.1 cm (2.0 in.) at the left, right, and rear of the switch. Warning: Before rack-mounting the switch, ensure that the rack can support it without compromising stability.

  • Page 37: Connecting Stacking Cables

    Figure 3‐5 shows an example of a four‐high stack connected in a closed loop  configuration. All STACK DOWN and STACK UP connectors are used in the installation.  The stacking cable connections are from the STACK DOWN connector of one switch to  the STACK UP connector of the next switch up in the stack. A stacking cable connection  from the STACK DOWN connector of the switch at the top of the stack to the STACK UP  connector at the bottom of the stack closes the loop. In a daisy chain topology, one cable  connection is not made. Fastening the Switch to the Rack 2 Mounting screws (supplied by user) Connecting Stacking Cables 3‐4. Then fasten the switch securely  Á À 3‐7. Otherwise, proceed to “Connecting AC  SecureStack A2 PoE Installation Guide...

  • Page 38: Stacking Cable Connections

    Connecting Stacking Cables Figure 3-5 Category 5 or better UTP cable STACK UP connector STACK DOWN connector After connecting the cables to the stacking ports, proceed to “Configuring Switches in a  Stack” on page 3‐9 for instructions. 3-8 Hardware Installation Stacking Cable Connections à   Á  Á Á STACK UP connector at top of stack STACK DOWN connector at bottom of stack À...

  • Page 39: Configuring Switches In A Stack

    Configuring Switches in a Stack The information in the following sections is important to understand A2 switch operation  and installations in a stack installation. About SecureStack A2 Switch Operation in a Stack The SecureStack A2 products are stackable switches that can be adapted and scaled to  help meet your network needs. These switches provide a management platform and  uplink to a network backbone for a stacked group of up to eight A2 switches.  Once installed in a stack, the switches behave and perform as a single switch. As such,  you can start with a single switch and add more switches as your network expands. You  can also mix different products in the same family in a single stack to provide a desired  combination of port types and functions to match the requirements of individual  applications. In all cases, a stack of switches performs as one large product, and is  managed as a single network entity. When switches are installed and connected as described back in “Connecting Stacking  Cables” on page 3‐7, the following occurs during initialization: • The switch that will manage the stack is automatically established and is referred to as  the Manager switch. • All other switches are established as Member switches in the stack.  • The hierarchy of the switches that will assume the function of backup manager is also  determined in case the current manager malfunctions, is powered down, or is  disconnected from the stack.  • The Console port on the manager switch remains active for out‐of‐band (local) switch  management, but the Console port on each member switch is deactivated. This  enables you to set the IP address and system password using a single Console port. ...

  • Page 40: Recommended Procedures For New And Existing Stacks

    The following procedures assume that all switches have a clean configuration from manufacturing. When adding a new switch to an already running stack, it is also assumed that the new switch is using the same firmware image version as other switches in the stack.

  • Page 41: Adding A New Switch To An Existing Stack

    • Use clear config to clear config parameters without clearing stack switch IDs. This command WILL NOT clear stack parameters and avoids the process of re-numbering the stack. • Use clear config all when it is necessary to clear all config parameters, including stack switch IDs and switch priority values.

  • Page 42: Connecting Ac And Poe Power

    If you plan to power up each switch and allow it to become fully operational before applying power to the next switch, proceed to the next step.

  • Page 43: C2Rps-Poe Redundant Power System

    Note: If the CPU LED illuminates solid red, there was a critical failure. For more information about the LED indications and troubleshooting, refer to additional help, contact Enterasys Networks. Refer to details If the switch is a standalone switch, it will take approximately 30 seconds for the  switch to start up. If the switch is a stack Manager, it can take up to 3 minutes or more  to start up, depending on the number of Member switches in the stack. C2RPS-PoE Redundant Power System If you are installing an optional redundant power system (C2RPS‐POE), refer to the ...

  • Page 44: Stack Initialization Overview

    Note: When switches are connected in a stack configuration and all stacking cables are connected before powering up the switches, one switch in the stack will be automatically designated as the Manager of the stack and its Console port will remain active. All other switches will become Member switches and their Console ports will be deactivated.

  • Page 45: What Is Needed

    What Is Needed The following is a list of user‐supplied DTE interface cables that may be needed to connect  the DB9 male Console port connector on the switch. The cables are terminated by a DB9  female connector at one end, and by one of three type connectors at the other end,  depending on the type connection needed for the remote device. The cables that may be  needed are as follows: • DB9 female‐to‐DB9 female • DB9 female‐to‐DB25 female • DB9 female‐to‐DB25 male Using a DTE modem DB9 female‐to‐DB9 female cable, you can connect products  equipped with a DB9 DTE male console port to an IBM or compatible PC running a VT  series emulation software package. Using a DTE modem DB9 female‐to‐DB25 female cable, you can connect products  equipped with a DB9 DTE male console port to a VT series terminal or VT type terminals  running emulation programs for the VT series. Using a DTE modem DB9 female‐to‐DB25 male cable, you can connect products equipped  with a DB9 DTE male console port to a Hayes compatible modem that supports  9600 baud. The cable used must connect the Console port Received Data, Pin 2 to the Transmitted  Data pin at the other end of the cable. The connection from the Console port Transmitted  Data, Pin 3 must be connected to the Received Data pin cable connection at the other end  of the cable. The DB9 Console port pin assignments are shown in Figure Figure 3-8 DB9 Male Console Port Pinout Assignments Connecting to Console Port for Local Management...

  • Page 46: Connecting To An Ibm Or Compatible Device

    Connecting to Console Port for Local Management Connecting to an IBM or Compatible Device To connect an IBM PC or compatible device, running the VT terminal emulation, to an  Enterasys switch Console port (Figure Connect the DB9 female connector at one end of the cable (not supplied) to the  Console port on the Enterasys switch. (If there is a switch designated as the Manager,  connect to its Console port.) Plug the DB9 female connector at the other end of cable into the communications port  on the PC. Turn on the PC and configure your VT emulation package with the following  parameters: Parameter Mode Transmit Bits Parity Stop Bit When these parameters are set, the Startup screen will display. Proceed to “Connecting to  the Network” on page 3‐19. Figure 3-9 1 DB9 female connector 2 Serial interface cable...

  • Page 47: Connecting To A Vt Series Terminal

    Connecting to a VT Series Terminal To connect a VT Series terminal to an Enterasys switch Console port (Figure UTP serial interface cable terminated with a DB9 female connector and a DB25 female  connector and proceed as follows: Connect the DB9 female connector at one end of cable to the Console port DB9 male  connector on the Enterasys switch. (If there is a switch designated as the Manager,  connect to its Console port.) Plug the DB25 female connector at the other end of the cable into the port labeled  COMM on the VT terminal. Turn on the terminal and access the Setup Directory. Set the following parameters on  your terminal: Parameter Mode Transmit Bits Parity Stop Bit When these parameters are set, the Startup screen will display. Proceed to “Connecting to  the Network” on page 3‐19. Figure 3-10 Connecting a VT Series Terminal 1 DB9 female connector 2 Serial interface cable...

  • Page 48: Connecting To A Modem

    Connecting to Console Port for Local Management Connecting to a Modem To connect a modem to an Enterasys UTP cable terminated with a DB9 female connector and a DB25 male connector, and  proceed as follows: Connect the DB9 female connector at one end of the cable to the Console port DB9  connector on the Enterasys switch. (If there is a switch designated as the Manager,  connect to its Console port.) Plug the DB25 male connector at the other end of the cable into the modem  communications port. Turn on the modem and make sure the remote modem is ON. With your PC connected to the remote modem, configure your VT emulation package  with the following parameters: Parameter Mode Transmit Bits Parity Stop Bit When these parameters are set, the Startup screen will display. If the switches are in a  stacked configuration, proceed to “Connecting to the Network” on page 3‐19. Figure 3-11 1 DB9 female cable connector 4 DB25 male connector...

  • Page 49: Connecting To The Network

    Connecting to the Network The following procedures cover the cable connections from the network or other devices  to the switch RJ45 ports or any installed optional Mini‐GBIC.  • Connecting UTP Cables on page 3‐19 • Connecting Fiber‐Optic Cables to MT‐RJ Ports on page 3‐27 • Connecting Fiber‐Optic Cables to LC Ports on page 3‐30 Connecting UTP Cables The fixed RJ45 front panel ports are 10/100 Mbps ports and have auto polarity detect.  When connecting a workstation to these ports, use a straight‐through cable. When  connecting networking devices to these ports, such as a bridge, repeater, or router, it is not  necessary to use a crossover cable. Note: All fixed RJ45 front panel ports support Category 5 Unshielded Twisted Pair (UTP) cabling with an impedance between 85 and 111 ohms. Category 3 cable may be used if the connection is going to be used only for 10 Mbps.

  • Page 50: Connecting A Utp Cable Segment To Rj45 Port

    Verify that the RJ45 connectors on the twisted pair segment have the proper  pinouts and check the cable for continuity. Typically, a crossover cable is used  between hub devices but this is not necessary. A straight‐through cable can be  used to connect between the switch and any device. Refer to Figure Figure 3‐14 for four‐wire RJ45 connections. Refer to Figure 3‐15 and Figure for eight‐wire RJ45 connections. d. Ensure that the twisted pair connection meets the dB loss and cable specifications  outlined in the Cabling Guide. Refer to “Related Documents” on page xvi for  information on obtaining this document. If a link is not established, contact Enterasys Networks. Refer to “Getting Help” on  page 1‐7 for details. Repeat all steps above until all connections have been made. 3-20 Hardware Installation Connecting a UTP Cable Segment to RJ45 Port  Á À 2 Port 8 3 Port 8 Link/Activity LED Chapter 3‐13 and ...

  • Page 51: Four-Wire Crossover Cable Rj45 Pinouts For 10/100Base-Tx

    Figure 3-13 Four-Wire Crossover Cable RJ45 Pinouts for 10/100BASE-TX Figure 3-14 Four-Wire Straight-Through Cable RJ45 Pinouts for 10/100BASE-TX Figure 3-15 Eight-Wire Crossover Cable RJ45 Pinouts for 1000BASE-TX Connecting to the Network SecureStack A2 PoE Installation Guide 3-21...

  • Page 52: Installing Optional Mini-Gbics

    Installing Optional Mini-GBICs Figure 3-16 Installing Optional Mini-GBICs This section describes how to install Mini‐GBICs in any of the SFP port slots (27 and 28 of  A2H124‐24P; 51 and 52 of A2H124‐48P). It is recommended that the options be installed  first in a new installation. Warning: Fiber-optic Mini-GBICs use Class 1 lasers. Do not use optical instruments to view the laser output. The use of optical instruments to view laser output increases eye hazard. When viewing the output optical port, power must be removed from the network adapter.
  • Page 53 The Mini-GBIC and the device are sensitive to static discharges. Use an antistatic wrist strap and observe all static precautions during this procedure. Failure to do so could result in damage to the Mini-GBIC or the switch. Always leave the Mini-GBIC in the antistatic bag or an equivalent antistatic container when not installed.

  • Page 54: Mini-Gbic With Rj45 Connector

    Installing Optional Mini-GBICs Figure 3-17  1 SFP Slot 2 Mini-GBIC (MGBIC-02) 3-24 Hardware Installation Mini-GBIC with RJ45 Connector à Á À 3 Release tab 4 Link/Activity LED...

  • Page 55: Mini-Gbic With Mt-Rj Connector

    Figure 3-18 Mini-GBIC with MT-RJ Connector à Á  1 SFP Slot 2 Mini-GBIC (MGBIC-MT01) Installing Optional Mini-GBICs À 3 Release tab 4 Link/Activity LED SecureStack A2 PoE Installation Guide 3-25...

  • Page 56: Removing The Mini-Gbic

    Mini-GBIC. This can damage the Mini-GBIC. The Mini-GBIC and its host switch are sensitive to static discharges. Use an antistatic wrist strap and observe all static precautions during this procedure. Failure to do so could result in damaging the Mini-GBIC or host switch.

  • Page 57: Connecting Fiber-Optic Cables To Mt-Rj Ports

    To remove a Mini‐GBIC from a Figure 3‐19, and proceed as follows: Attach your antistatic wrist strap (refer to the instructions in your antistatic wrist  strap package) before removing the Mini‐GBIC. Remove the cables connected to the Mini‐GBIC. Locate the release tab under the front end of the Mini‐GBIC. For the type of  Mini‐GBIC shown in: Figure 3‐17, push down on the metal release tab above the connector as far as it  will go to release the Mini‐GBIC from the port slot. Figure 3‐18, push in on the release tab as far as it will go to release the Mini‐GBIC  from the port slot. Figure 3‐19, pull out on the release tab to release the Mini‐GBIC from the port slot. Grasp the sides of the Mini‐GBIC and pull it straight out of the port slot. If storing or shipping a Mini‐GBIC, which has a fiber‐optic connector, insert its protective  dust cover to protect the ends of the fiber‐optic fibers from dust or contamination. Connecting Fiber-Optic Cables to MT-RJ Ports Warning: Fiber-optic Mini-GBICs use Class 1 lasers. Do not use optical instruments to view the laser output. The use of optical instruments to view laser output increases eye hazard.
  • Page 58 Installing Optional Mini-GBICs The transmit strand from a switch port connects to the receive port of a fiber‐optic Gigabit  Ethernet device at the other end of the segment. The receive strand of the applicable  MT‐RJ port connects to the transmit port of the fiber‐optic Gigabit Ethernet switch. Enterasys Networks recommends labeling fiber‐optic cables to indicate receive and  transmit ends. Many cables are pre‐labeled, providing matching labels or tapes at both  ends of each strand of cable. To connect an MT‐RJ cable to a fixed MT‐RJ connector of a Mini‐GBIC, refer to Figure and proceed as follows: Remove the protective covers (not shown) from the front panel MT‐RJ fiber‐optic port  (port 27 in this example) and from the connectors on each end of the cable. Note: Leave the protective covers in place when the connectors are not in use to prevent contamination. Caution: Do not touch the ends of the fiber-optic strands, and do not let the ends come in contact with dust, dirt, or other contaminants.

  • Page 59: Cable Connection To Mt-Rj Multimode Fiber-Optic Connectors

    2 MT-RJ cable connector Plug the other end of the cable into the appropriate port on the other device. Some  cables may be terminated at the other end with two separate connectors, one for each  fiber‐optic strand. In this case, ensure that the transmit fiber‐optic strand is connected  to the receive port and the receive fiber‐optic strand to the transmit port. Verify that a link exists by checking that the port Link/Activity LED is on (blinking  green or solid green). If the Link/Activity LED is off, perform the following steps until  it is on: Verify that the device at the other end of the segment is ON and connected to the  segment. b. If there are separate fiber‐optic connections on the other device, check the  crossover of the cables. Swap the cable connections if necessary. Check that the fiber‐optic connection meets the dB loss and cable specifications  outlined in the Cabling Guide for multimode cabling. To obtain this document,  refer to “Related Documents” on page xvi.  If a link has not been established, refer to Chapter a problem persists, refer to “Getting Help” on page 1‐7 for details on contacting  Enterasys Networks for support. Repeat steps 1 through 4, above, until all connections have been made. Installing Optional Mini-GBICs À 3 Release tab 4 Link/Activity LED 4 for LED troubleshooting details. If  SecureStack A2 PoE Installation Guide 3-29...

  • Page 60: Connecting Fiber-Optic Cables To Lc Ports

    • a 1000BASE‐LX single‐mode fiber‐optic segment from the network or other devices to  an LC port connector of a Mini‐GBIC (MGBIC‐LC09). Each fiber‐optic link consists of two fiber‐optic strands within the cable: • Transmit (TX) • Receive (RX) The transmit strand from a switch port connects to the receive port of a fiber‐optic Gigabit  Ethernet device at the other end of the segment. The receive strand of the applicable LC  port connects to the transmit port of the fiber‐optic Gigabit Ethernet device. Enterasys recommends labeling fiber‐optic cables to indicate receive and transmit ends.  Many cables are pre‐labeled, providing matching labels or tapes at both ends of each  strand of cable. To connect an LC cable connector to a fixed LC connector of a Mini‐GBIC, refer to  Figure 3‐21 and proceed as follows: Caution: Do not touch the ends of the fiber-optic strands, and do not let the ends come in contact with dust, dirt, or other contaminants. Contamination of cable ends causes problems in data transmissions.

  • Page 61: Cable Connection To Lc Fiber-Optic Connectors

    Remove the protective covers (not shown) from the front panel LC fiber‐optic port  (port 27 in this example) and from the connectors on each end of the cable. Note: Leave the protective covers in place when the connectors are not in use to prevent contamination. Insert the LC cable connector into the Mini‐GBIC LC connector until it clicks into  place. Note: To remove the LC cable connector, press on its release tab and pull it out of Mini-GBIC LC connector. Figure 3-21 Cable Connection to LC Fiber-Optic Connectors Ã...

  • Page 62: Completing The Installation

    Completing the Installation Verify that a link exists by checking that the port Link/Activity LED is on (blinking  green or solid green). If the Link/Activity LED is off, perform the following steps until  it is on: Verify that the device at the other end of the segment is ON and connected to the  segment. b. If there are separate fiber‐optic connections on the other device, check the  crossover of the cables. Swap the cable connections if necessary. Check that the fiber‐optic connection meets the dB loss and cable specifications  outlined in the Cabling Guide for multimode mode cabling. To obtain this  document, refer to “Related Documents” on page xvi.  If a link has not been established, refer to Chapter details. If a problem persists, refer to refer to “Getting Help” on page 1‐7 for  details on contacting Enterasys Networks for support. Repeat steps 1 through 4, above, until all connections have been made. Completing the Installation After installing the switch and making the connections to the network, access the switch  management, as described below. Initial Logon to Switch Management To initially access switch management from your local PC, terminal, or modem  connection, proceed as follows at the displayed startup screen: Enter rw (Read‐Write) or admin (superuser) for Username. At the Password prompt, press Enter (RETURN).  For details on how to configure the switch using the command line interface, refer to  the SecureStack A2 Configuration Guide. The CLI commands enable you to set a new  password and perform more involved management configurations on the switch.  One of many capabilities is to reconfigure the stack, reassigning the Manager function  to another switch and configuring the order of Member switches that will take over ...

  • Page 63: Chapter 4: Troubleshooting

    This chapter provides information concerning the following: For information about... Using LANVIEW Troubleshooting Checklist Using the Reset Password Switch This device contains a battery that is not considered a user replaceable part. If the battery  needs to be replaced, contact customer service for repair. Caution: There is a risk of explosion if the battery is replaced with an incorrect type. A used battery may be safely disposed in a municipal waste stream.

  • Page 64: Using Lanview

    Using LANVIEW Using LANVIEW These switches support the Enterasys Networks built‐in LANVIEW LED visual  diagnostic and status monitoring system. The LANVIEW LEDs on both the A2H124‐24P  and A2H124‐48P are located in similar locations as shown on A2H124‐24P in Figure The LANVIEW LEDs on the A2H124‐48P are shown in Figure to quickly observe network status for diagnosing switch and network problems. Figure 4-1 Figure 4-2 Recessed Password Reset switch Redundant Power Supply Active Unit selected as Stack Manager CPU and Power Indicator 4-2 Troubleshooting LANVIEW LEDs of A2H124-24P Ä Ã Â...

  • Page 65: Lanview Leds

    3. If the SecureStack A2 still does not power up, the system may have a fatal error. Contact Enterasys Networks for technical support. If the LED remains red for several minutes, the system may have a fatal error.
  • Page 66 1. Make sure the switch connected to the stackup connector is powered on. 2. Replace cable with a known good one. 3. If the problem still exists, contact Enterasys Networks for technical support. None. 1. Make sure the switch connected to the stackdown connector is powered on.
  • Page 67 AC power source. 2. Replace the power cord with a known good one. 3. If the problem persists, contact Enterasys Networks for technical support. None. Power on remote device. Use CLI to enable port.
  • Page 68 Recommended Action 1. Check the attached powered device to see if it is defective. 2. Internal power supply failed, contact Enterasys Networks for technical support. 1. Check the attached powered device to see if it is defective. 2. Internal power supply failed, contact Enterasys Networks for technical support.

  • Page 69: Troubleshooting Checklist

    Replace the power cord with a known good one. Connect to the console port and type “show switch”. If a code mismatch is the cause, the output of the above command will show “code version mismatch”. Disconnect the switch from the stack and load the necessary code to match the stack master.
  • Page 70 Refer to the SecureStack A2 Configuration Guide for the IP address assignment procedure. This is normal if the switch is a Member in a stack. If operating as a standalone switch or as the Manager in a stack, enable the port.

  • Page 71: Using The Reset Password Switch

    Using the Reset Password Switch If you forget the SecureStack A2 login password, use the Reset password switch as  described in the following procedure.  Figure 4-3 1 Reset password switch To reset the SecureStack A2 password, refer to Figure Note: Notify the system manager before changing the password. Press‐and‐hold the Reset Password switch while the switch is operational. This  change of the login password to the default password will be indicated via Local  Management CLI only. This information will not show up in a Telnet session. Logon to switch management. You can now logon to the switch via the Console port  and assign a new password using the command line interface (CLI).  To access switch management from your local PC, terminal, or modem connection,  refer to the SecureStack A2 Configuration Guide for instructions on how to log in and  enter a new password. The guide is available online under the S category for  Securestack at: http://www.enterasys.com/support/manuals If you require assistance, contact Enterasys Networks using one of the methods described  in “Getting Help” on page 1‐7. Reset Password Switch Using the Reset Password Switch À...
  • Page 72 Using the Reset Password Switch 4-10 Troubleshooting...

  • Page 73: Appendix A: Specifications

    This appendix provides information about the following: For information about... Switch Specifications Mini-GBIC Input/Output Specifications Gigabit Ethernet Specifications MGBIC-02 Specifications (1000BASE-T) Regulatory Compliance Enterasys Networks reserves the right to change the specifications at any time without  notice. Switch Specifications Table A‐1 provides the I/O ports, processors and memory, physical, and environmental  specifications for the A2H124‐24P. Table A‐2 provides the I/O ports, processors and memory, physical, and environmental  specifications for the A2H124‐48P. Table A-1 A2H124-24P Switch Specifications Item RJ45 ports 1 through 24 RJ45 ports 25 and 26...
  • Page 74 Switch Specifications Table A-1 A2H124-24P Switch Specifications (continued) Item AC Input Specifications Input Voltage Input Currrent Frequency Processors/Memory Processor Dynamic Random Access Memory (DRAM) FLASH Memory Physical Dimensions Approximate Weight Predicted hours for Mean Time Between Failures (MTBF) Heat Dissipation (maximum)

  • Page 75: A2H124-48P Switch Specifications

    Table A-2 A2H124-48P Switch Specifications Item RJ45 ports 1 through 48     RJ45 ports 49 and 50     SFP ports 51 and 52 AC Input Specifications Input Voltage Input Currrent Frequency Processors/Memory Processor Dynamic Random Access Memory (DRAM)

  • Page 76: Mini-Gbic Input/Output Specifications

    Mini-GBIC Input/Output Specifications Mini-GBIC Input/Output Specifications The Mini‐Gigabit Ethernet Card (Mini‐GBIC) port interface slots can support 1‐Gbps  fiber‐optic connections as described in Table swappable.  Table A-3 Mini-GBIC Input/Output Port Specifications Item MGBIC-LC01 MGBIC-LC03 MGBIC-LC09 MGBIC-MT01 MGBIC-08 MGBIC-02 Gigabit Ethernet Specifications The following specifications for the Mini‐GBICs shown in Table A‐4 through Table meet or exceed the IEEE 802.3z‐1998 standard. MGBIC-LC01/MGBIC-MT01 Specifications (1000BASE-SX) Table A-4 MGBIC-LC01/MGBIC-MT01 Optical Specifications Item Transmit Power (minimum) Receive Sensitivity Link Power Budget A-4 Specifications...

  • Page 77: Mgbic-Lc03 Specifications (1000Base-Sx

    Table A-5 MGBIC-LC01/MGBIC-MT01 Operating Range Item 62.5 µm MMF 62.5 µm MMF 50 µm MMF 50 µm MMF MGBIC-LC03 Specifications (1000BASE-SX) Table A-6 MGBIC-LC03 Optical Specifications Item Transmit Power (minimum) Transmit Power (maximum) Receive Sensitivity Link Power Budget (Multimode Only) 1.

  • Page 78: Mgbic-Lc09 Specifications (1000Base-Lx

    Gigabit Ethernet Specifications MGBIC-LC09 Specifications (1000BASE-LX) Table A-8 MGBIC-LC09 Optical Specifications Item Transmit Power (minimum) Receive Sensitivity Link Power Budget Table A-9 MGBIC-LC09 Operating Range Item 62.5 µm MMF 50 µm MMF 50 µm MMF 10 µm SMF MGBIC-08 Specifications (1000BASE-ELX) Table A-10 MGBIC-08 Optical Specifications Item Transmit Power (minimum)

  • Page 79: Mgbic-02 Specifications (1000Base-T

    MGBIC-02 Specifications (1000BASE-T) Table A-12 MGBIC-02 Specifications Item Supported Cable: Type Maximum Length Connector Data Rate TX Output impedance RX Input impedance Console Port Pinout Assignments The Console port is a DB9 serial communications port for local access to Local  Management. Refer to Figure Figure A-1 Pin 2, Received Data (input) Pin 3, Transmitted Data (output) Specification Copper, Category 5 UTP Up to 100 meters...

  • Page 80: Regulatory Compliance

    Regulatory Compliance Regulatory Compliance The A2H124‐24P and A2H124‐48P meet the safety and electromagnetic compatibility  (EMC) requirements listed in Table Table A-13 Compliance Standards Regulatory Compliance Safety Electromagnetic Compatibility (EMI) (Class A) A-8 Specifications A‐13: Standards UL 60950, CSA C22.2 No. 60950, 73/23/EEC, EN 60950, IEC 60950, EN 60825, 21 CFR 1040.10 47 CFR Parts 2 and 15, CSA C108.8, 89/336/EEC, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024, AS/NZS CISPR 22, VCCI V-3...

  • Page 81: Index

    Installation connecting to the network 3-19 high-speed stacking cables in a rack new stack 3-10 new switch in existing stack 3-11 optional Mini-GBIC 3-22 Installation site what is needed at the LANVIEW Diagnostic LEDs introduction to LANVIEW LEDs...
  • Page 82 Stack Member 3-21 automatic selection of Stack Operation 3-22 member switch selection Stack System installation of a new switch in existing stack installation of new Standalone Switches specifications for Standards compatibility Switch overview of Switch carton contents of...
