4.3. Montage du capteur de température du film
Le capteur de température du film est nécessaire uniquement pour les
systèmes de chauffage à plaques infrarouge. Tenez compte en outre des
indications du fabricant du système de chauffage à plaques infrarouge.
Le capteur de température du film est monté directement sur la plaque infrarouge
et fixé avec une sécurité contre la traction (voir Fig. 5 : Montage du capteur de
température du film à la page 14).
Montez la tête 1 du capteur de température du film directement entre le maté-
riau isolant et le film chauffant 4.
1. Fixez le capteur de température du film avec la sécurité contre la trac-
tion 2 en dehors de la zone du film.
2. Posez le câble à 2 pôles 3 dans la paroi de la cabine et fixez-le avec
des serre-câbles.
3. L'utilisation d'un capteur de température du film doit être activée
(6.4. Capteur du film à la page 22).

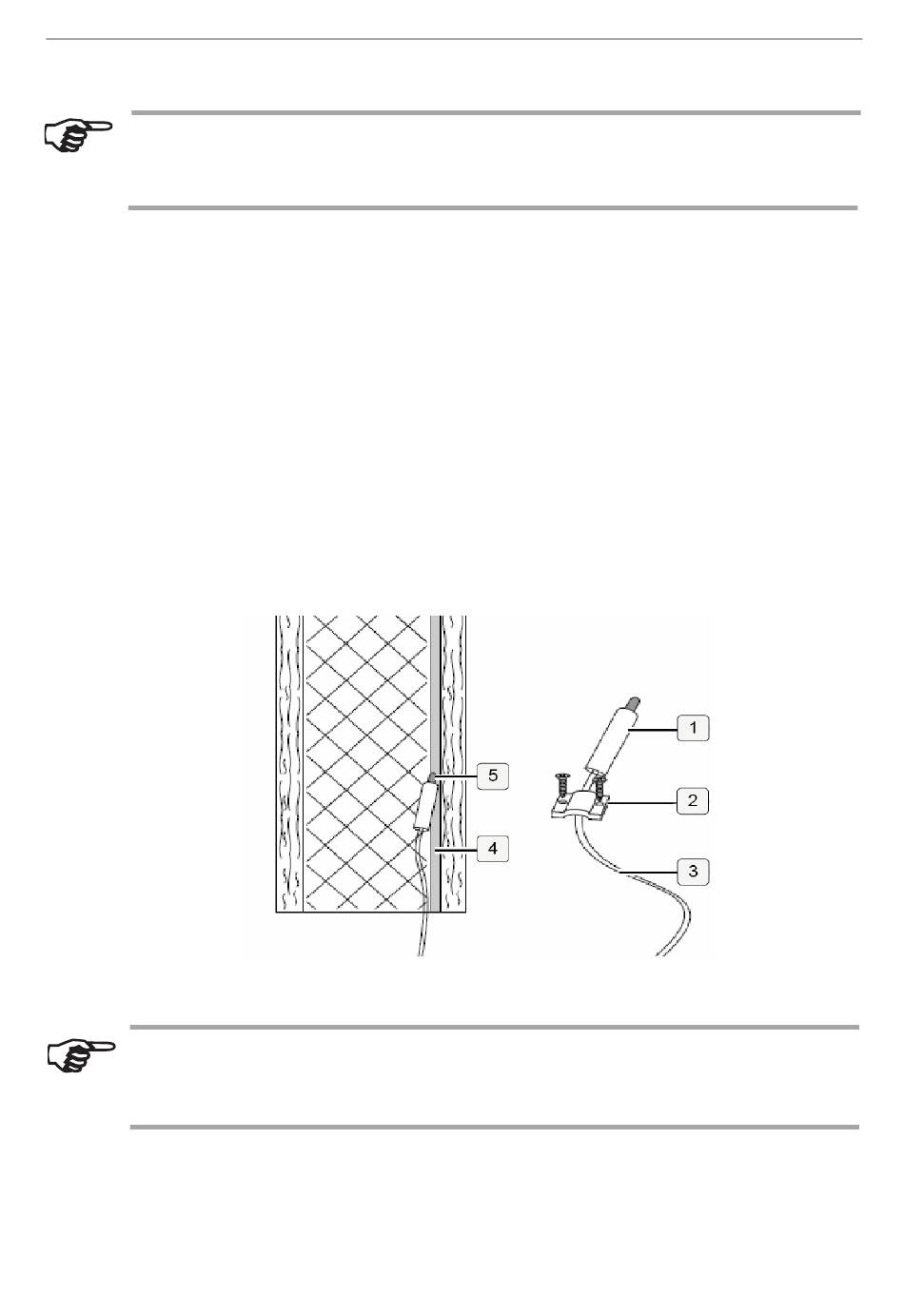

Fig. 5 : Montage du capteur de température du film
Si le capteur de température du film n'est pas monté directement au niveau
de la plaque infrarouge, cela fausse les valeurs de mesure. Montez le
capteur de température du film directement sur le film.
