Montageanweisung – nur für Fachpersonal
5. Elektrischer Anschluss
Beachten Sie beim elektrischen Anschluss der Infrarotsteuerung folgende Punkte:
● Arbeiten an der Infrarotsteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
Das Anschließen aller Komponenten an dem Infrabox Basic Leistungsteil erfolgt
gemäß nachfolgender Abbildungen:
5.1. Anschlussbereich für Bedienteil/Fühler/Sitzplatzsensor
1
Sitzplatzsensor (optional)
2
Folientemperatur-Fühler (FF)
Sicherheitstemperaturbegrenzer (STB)
3 Infrabox-Bedienteil

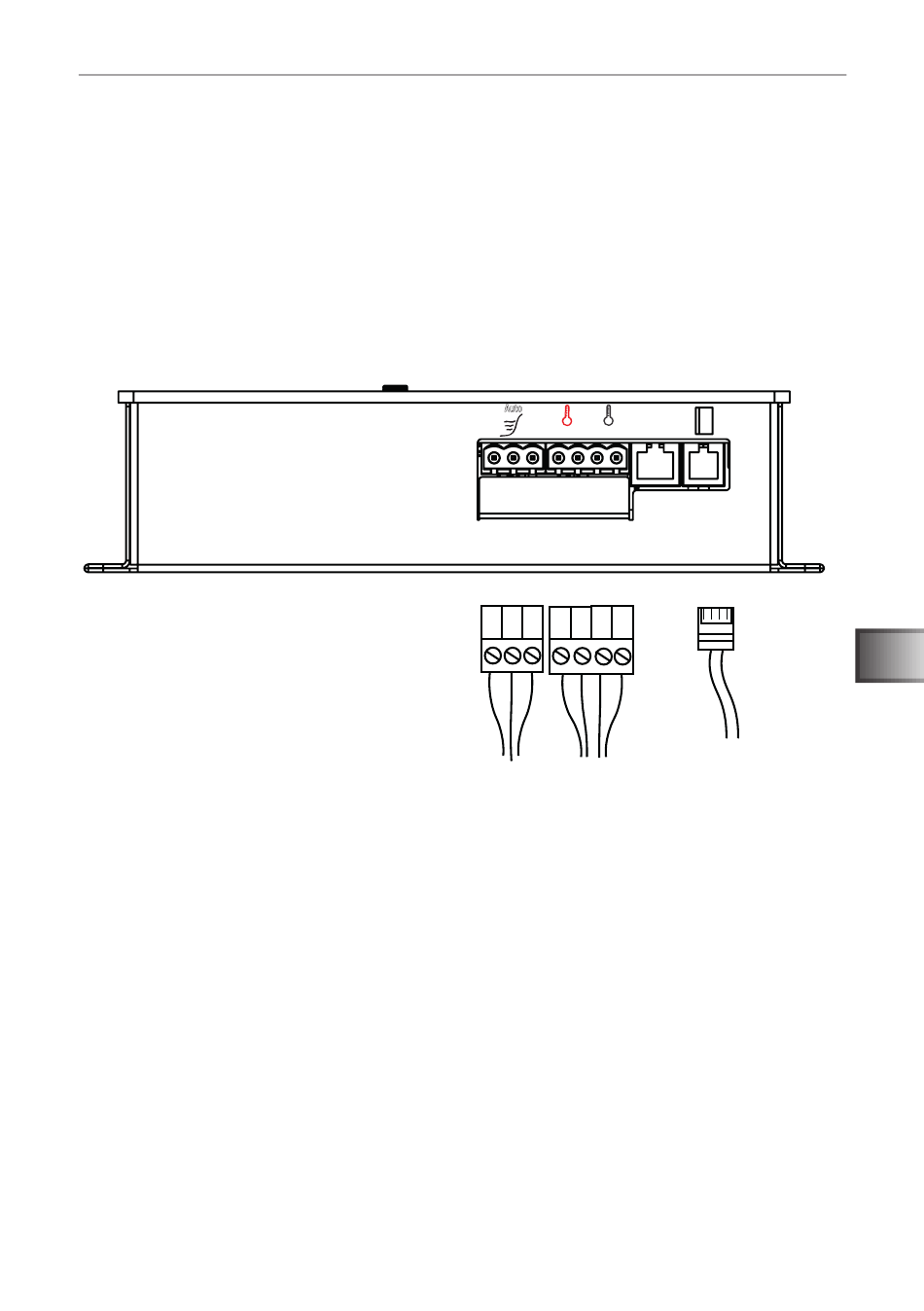

Abb. 6: Anschlussbereich Bedienteil/Fühler/Sitzplatzsensor
Auto
STB FF
rd wt bk
1 2
rd = red = rot
wt = white = weiß
bk = black = schwarz
S. 15/32
3
