Návod k montáži a používání pouze pro kvalifikované pracovníky
5. Elektrické připojení
Při elektrickém připojení ovládání infrakabiny dbejte následujících bodů:
● Práce na ovládání infrakabiny se smí provádět pouze ve stavu bez napětí.
Při připojení veškerých komponent k výkonovému dílu Infraboxu Basic postupujte
dle následujících obrázků:
5.1. Připojovací oblast pro ovladač/čidlo/snímač místa k sezení
1
Snímač místa k sezení (volitelný)
2
Fóliovéteplotní čidlo (FF)
Bezpečnostní omezovač teploty (STB)
3
Infrabox–ovladač

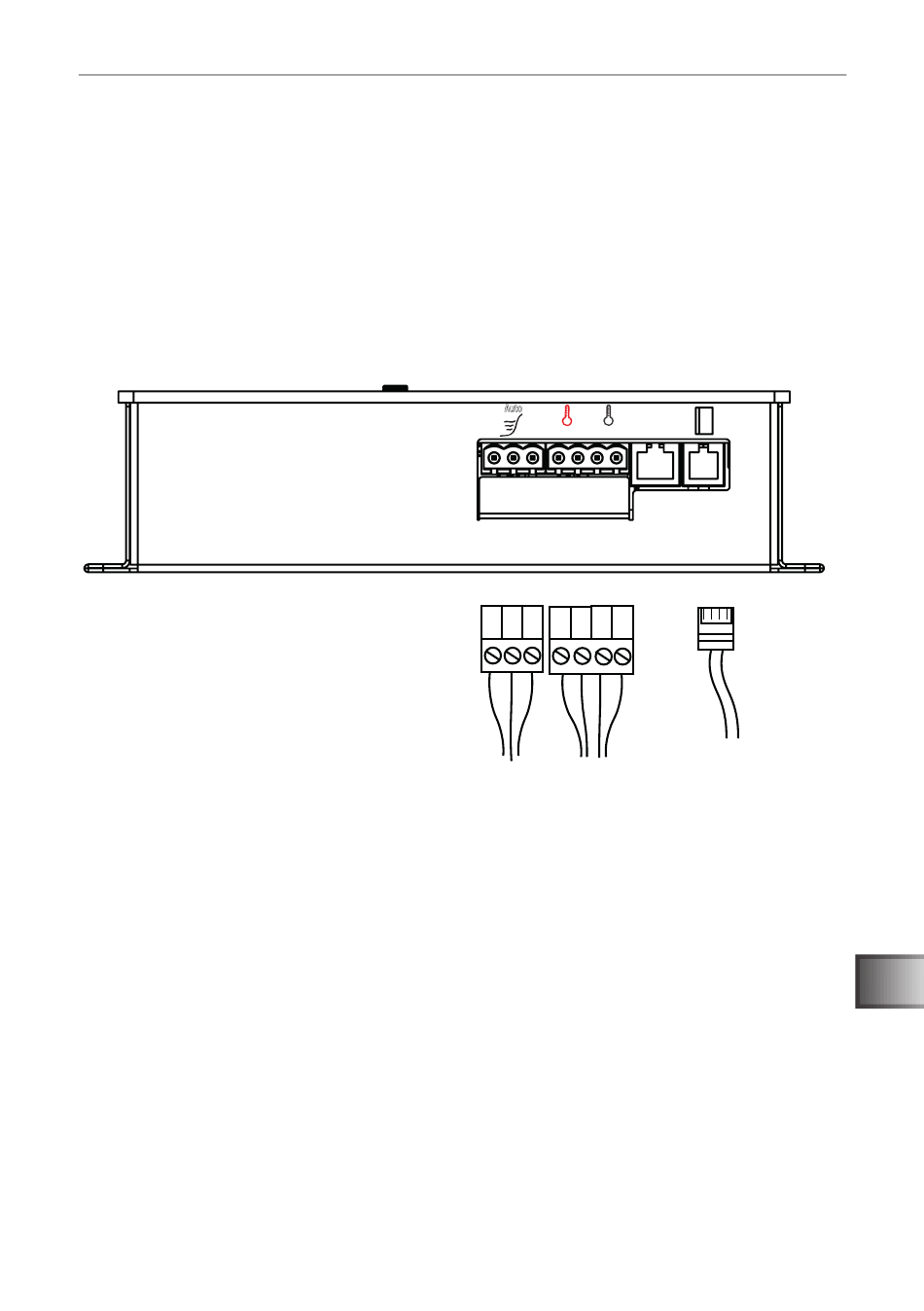

Obr. 6: Připojovací oblast pro ovladač/čidlo/snímač místa k sezení
Auto
STB FF
rd wt bk
1 2
rd = red = červený
wt = white = bílý
bk = black = černý
s. 15/33
3
