Návod k montáži a používání pouze pro kvalifikované pracovníky
4.3. Montáž fóliového čidla teploty
Fóliové teplotní čidlo je potřebné jen u topných systémů s infračervenými
panely. Je třeba také respektovat údaje výrobce panelového topného
systému.
Fóliové teplotní čidlo se instaluje přímo na infračervený topný panel a upevní
se pomocí pojistky proti tahu (viz Obr. 5: Montáž fóliového teplotního čidla na
straně 14).
Hlavice 1 fóliového čidla teploty se instaluje přímo mezi izolační hmotu a top-
nou fólii 4.
1. Fóliové čidlo teploty se i s odlehčením od tahu 2 upevní vně fólie.
2. Ve stěně kabiny se natáhne 2pólové vedení 3 a upevní se objímkami.
3. Při použití fóliového teplotního čidla je třeba provést jeho aktivaci
(6.4. Fóliové čidlo na straně 22).

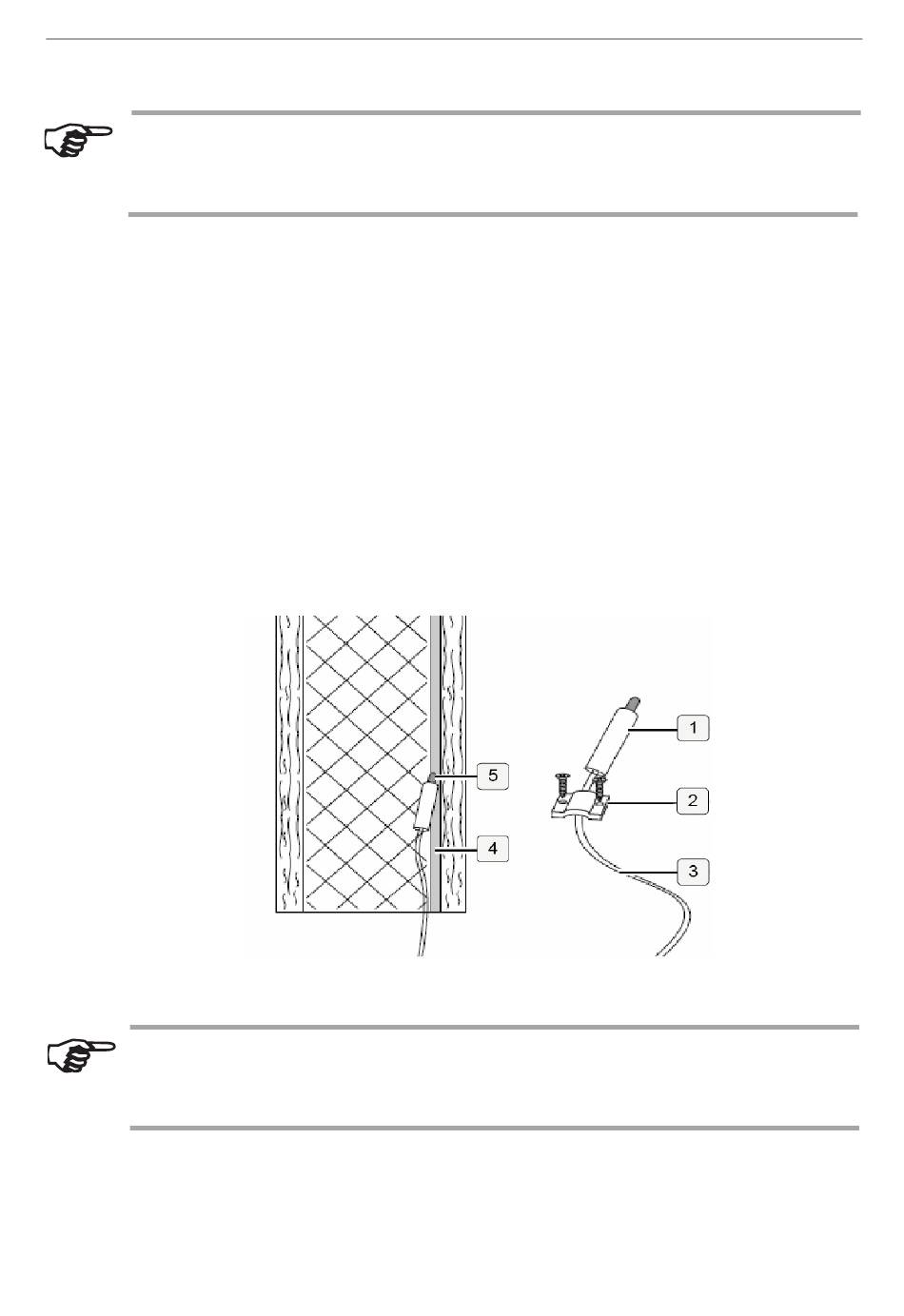

Obr. 5: Montáž fóliového teplotního čidla
Není-li fóliové teplotní čidlo instalované přímo u infračerveného panelu,
dochází k měření nesprávných hodnot. Instalaci fóliového teplotního
čidla proveďte přímo na fólii.
s. 14/33
