Návod k montáži a používání pouze pro kvalifikované pracovníky
VAROVÁNÍ!
Škody na zdraví
● Montáž svorkových připojení smí provádět pouze kvalifikovaný elek-
trikář nebo jiná srovnatelným způsobem kvalifikovaná osoba.

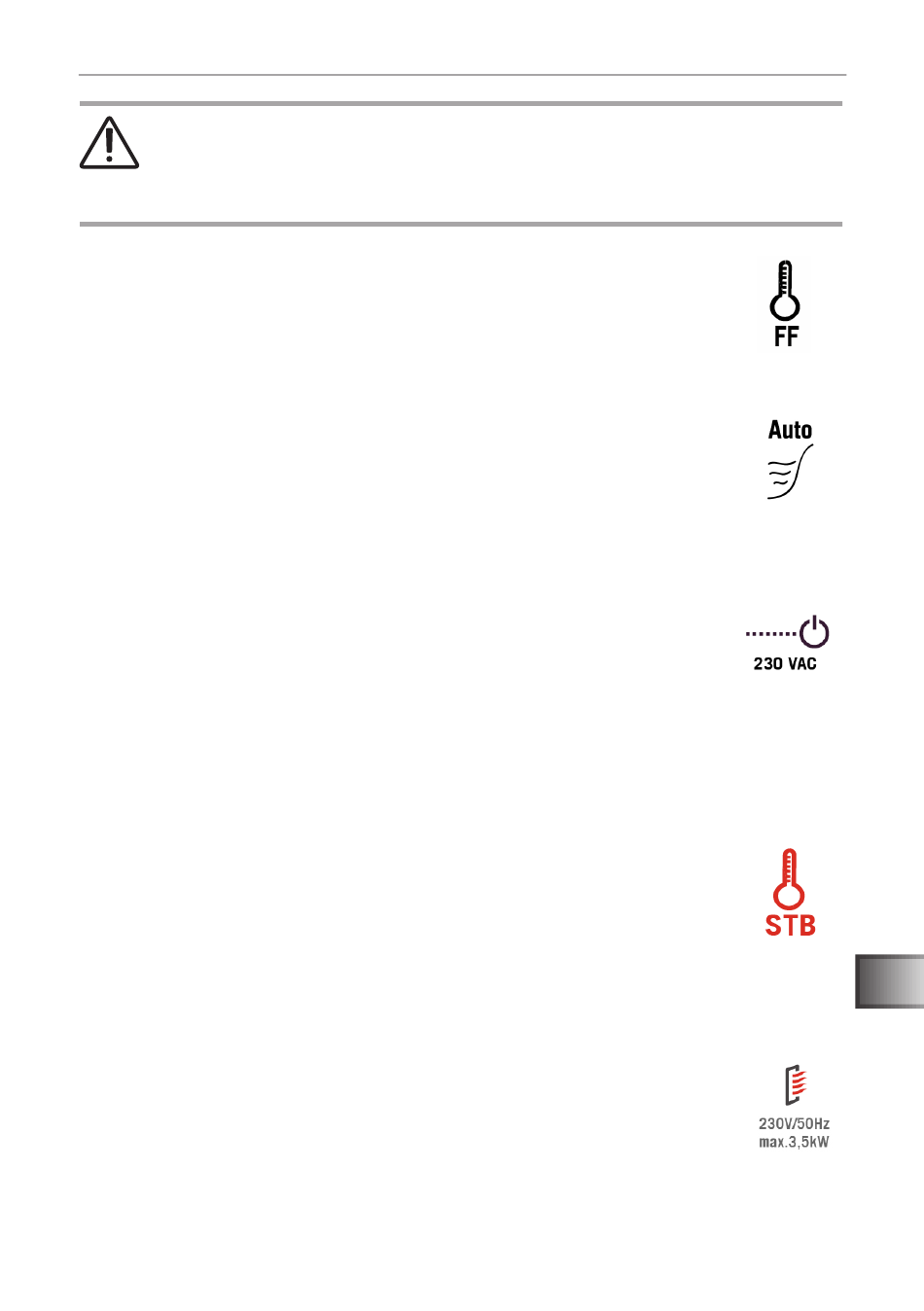

5.3. Připojení fóliového čidla (volitelné příslušenství)
Vedení fóliového čidla se připojuje pomocí 2pólové zástrčky pro
fóliové čidlo podle Obr. 6: Připojovací oblast pro ovladač/čidlo/
snímač místa k sezení na straně 15 k FF.
5.4. Připojení snímače místa k sezení
(volitelné příslušenství)
Vedení snímače míst k sezení se připojuje pomocí 3pólové zástrčky
pro snímač místa k sezení podle Obr. 6: Připojovací oblast pro ovla-
dač/čidlo/snímač místa k sezení na straně 15. Dbejte také prosím
pokynů, které jsou uvedeny v příslušném návodu k použití.
5.5. Připojení vstupu HV (odpojovací vstup)
Vstup se aktivuje připojením střídavého napětí (230 V / 50 Hz).
Vstup se připojí pomocí 2pólové zástrčky HV podle
Obr. 7: Oblast pro připojení 230 V na straně 16.
Přesný postup pro provedení aktivace je uveden
v kapitole 6.8. Vstup HV (odpojovací vstup) na straně 26.
5.6. Připojení bezpečnostního omezovače teploty (STB)
– volitelné
Při použití infrazářičů a infračervených panelů bez vlastního jištění je
nutné připojení bezpečnostního omezovače teploty (STB)!
Připojovací vedení STB se provede podle Obr. 6: Připojovací oblast pro
ovladač/čidlo/snímač místa k sezení na straně 15 na přípojku STB.
5.7. Připojení infrazářiče/infračerveného panelu
Infrazářič/infračervený panel se připojuje k příslušné přípojce podle
Obr. 7: Oblast pro připojení 230 V na straně 16. Dbejte také prosím
pokynů, které jsou uvedeny v příslušném návodu k použití.
s. 17/33
CS
