Instrucciones de montaje (solo para personal especializado) Pág. 14/32
5. Conexión eléctrica
A la hora de realizar la conexión eléctrica del control de infrarrojos, tenga en
cuenta los siguientes puntos:
● Los trabajos en el control de infrarrojos deben llevarse a cabo siempre sin
tensión.
La conexión de todos los componentes al módulo de potencia Infrabox basic se
lleva a cabo de acuerdo con las siguientes figuras:
5.1. Área de conexión para sensor/módulo de mando/sensor
de asiento

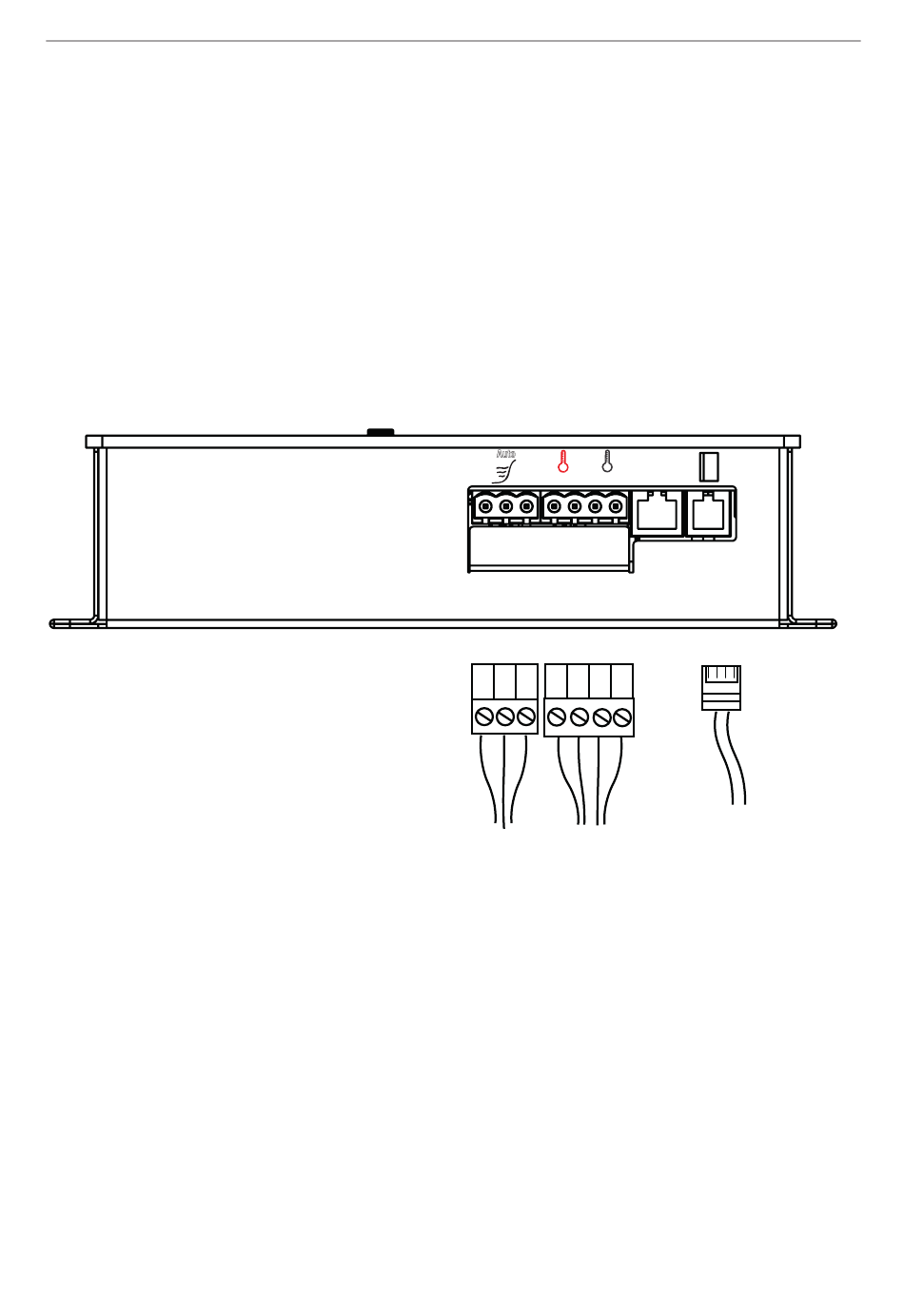

Fig. 6: Área de conexión para sensor/módulo de mando/sensor de
asiento
1
Sensor de asiento (opcional)
2
Sensor de temperatura de lámina (FF)
Limitador de temperatura de seguridad (STB)
3
Módulo de mando Infrabox basic
Auto
STB
FF
rd wt bk
1
2
rd = red = rojo
wt = white = blanco
bk = black = negro
3
