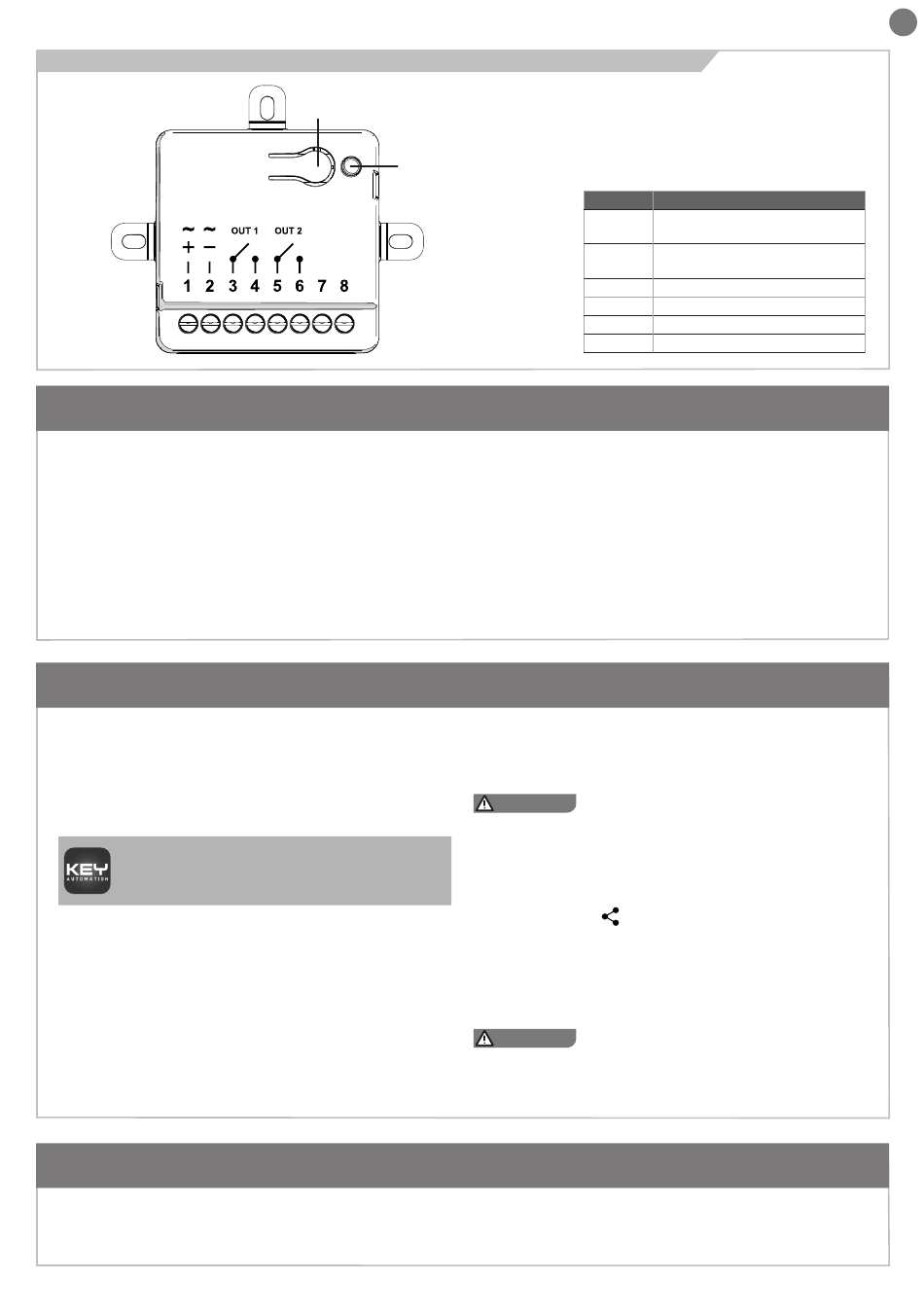

2.3 - Controles e conexões elétricas
3 - VERIFICAÇÕES PRELIMINARES
Antes de instalar o produto, verifique e garanta:
• Que as temperaturas de funcionamento indicadas no
parágrafo 2.2 são compatíveis com a posição de instalação
• que a posição de fixação/instalação esteja protegida da água
e da entrada indesejada de animais/insetos.
• que as características da fonte de alimentação cumprem as
especificações técnicas indicadas no parágrafo 2.2
• que as características das cargas a serem conectadas às
saídas não excedam os limites indicados no parágrafo 2.2
• que a posição de fixação/instalação não ofereça blindagem
excessiva à comunicação Bluetooth, de forma a impedir
4 - INSTALAÇÃO DO PRODUTO
No caso de instalação em parede ou painel, utilize as ranhuras das
aletas plásticas e parafusos adequados ao material a ser furado.
Recomenda-se não utilizar parafusos com diâmetro superior a
3 mm. Para instalações embutidas, remova as aletas plásticas
quebrando-as.Conecte os dispositivos a serem controlados
às saídas OUT1 e/ou OUT2. Conecte a fonte de alimentação à
entrada (pólos 1-2 no bloco de terminais).
Instale o aplicativo Key Automation S.r.l. KUBE
SMART da Apple Store ou Google Play Store em
seu smartphone.
Acesse o aplicativo e conecte-se ao KUBEU usando o código
secreto fornecido dentro da embalagem, depois siga as instruções
no smartphone.
Inicie o aplicativo e faça login com suas credenciais. Caso não
possua uma conta, cadastre uma nova (FIGURA 1).
Uma vez logado no aplicativo, clique no botão + no canto inferior
direito para conectar-se a um novo dispositivo Bluetooth. Os
dispositivos disponíveis são exibidos: KUBEUs são identificados
por uma string começando com "KUBERL". Depois de selecionar
o desejado, será solicitado que você insira o código secreto, que
se encontra dentro da embalagem (FIGURA 2).
Após ativar o KUBEU com o respetivo código secreto, a aplicação
5 - ENSAIO E COLOCAÇÃO EM SERVIÇO
Através do seu smartphone, verifique se o comportamento das saídas corresponde ao que foi previamente configurado durante a
instalação. O sistema pode ser colocado em serviço após testes por um técnico qualificado que deverá realizar os testes exigidos pelas
normas de referência em função dos riscos presentes, verificando o cumprimento do disposto nas normas de aplicação.
SEM FUNÇÃO
LED de status ON/OFF
•
•
pede-lhe para inserir os dados da nova instalação (FIGURA 3).
Por fim, é possível configurar o nome, comportamento (biestável
ou temporizado, com temporizador relativo) e ícone de uma ou
ambas as saídas (FIGURA 4).
para o primeiro emparelhamento, pelo usuário que realiza
a configuração inicial e a primeira conexão Bluetooth ao
KUBEU.
Caso queira permitir que outros usuários se conectem ao
dispositivo, utilize a função de compartilhamento de acesso
clicando no ícone
modos de compartilhamento, para familiares e convidados
respectivamente (FIGURA 6).
A reutilização subsequente do código secreto remove o
emparelhamento inicial do usuário, bem como todo o acesso
compartilhado com outros usuários.
poderá ser necessário para futuras reinstalações do produto
caso você tenha esquecido o e-mail de acesso à sua conta.
POLO FUNÇÃO
Pólo positivo de entrada de
1
energia DC (ou pólo AC 1)
Pólo negativo de entrada de
2
energia DC (ou pólo AC 2)
3-4 Saída OUT1
5-6 Saída OUT2
7 NÃO USE
8 NÃO USE
o seu correto funcionamento. Por exemplo, verifique nas
imediações a presença de metal, tela de arame ou estruturas
de concreto.
que o smartphone a utilizar para configurar e controlar o
dispositivo cumpre os requisitos mínimos indicados no
parágrafo 2.2 para instalar a aplicação KUBE SMART control
e que as funções Bluetooth e de localização estão ativas e
permitidas para a aplicação.
que todo o material utilizado para a instalação esteja em
conformidade com as normas vigentes
ATENÇÃO !
O código secreto deve ser utilizado apenas
(FIGURA 5). Estão disponíveis dois
ATENÇÃO !
Guarde o cartão com o código secreto, que
