Bender ISOMETER isoCHA425HV Quick Start Manual
Insulation monitoring device with coupling device for unearthed dc systems dc 0 v up to 1000 v
Hide thumbs
Also See for ISOMETER isoCHA425HV:
- Manual (52 pages) ,
- User manual (13 pages) ,
- Quick start manual (13 pages)
Table of Contents
Advertisement
Quick Links
Kurzanleitung DE
Quick-start guide EN
ISOMETER® isoCHA425HV
+ AGH420-1/AGH421-1
Isolationsüberwachungsgerät mit Ankoppelgerät
für ungeerdete DC-Systeme DC 0 V bis 1000 V
Insulation monitoring device with coupling device
for unearthed DC systems DC 0 V up to 1000 V
isoCHA425HV_D00404_05_Q_DEEN / 11.2023
Advertisement
Table of Contents
Related Manuals for Bender ISOMETER isoCHA425HV
Summary of Contents for Bender ISOMETER isoCHA425HV
- Page 1 Kurzanleitung DE Quick-start guide EN ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Isolationsüberwachungsgerät mit Ankoppelgerät für ungeerdete DC-Systeme DC 0 V bis 1000 V Insulation monitoring device with coupling device for unearthed DC systems DC 0 V up to 1000 V isoCHA425HV_D00404_05_Q_DEEN / 11.2023...
-
Page 2: Bestimmungsgemäße Verwendung

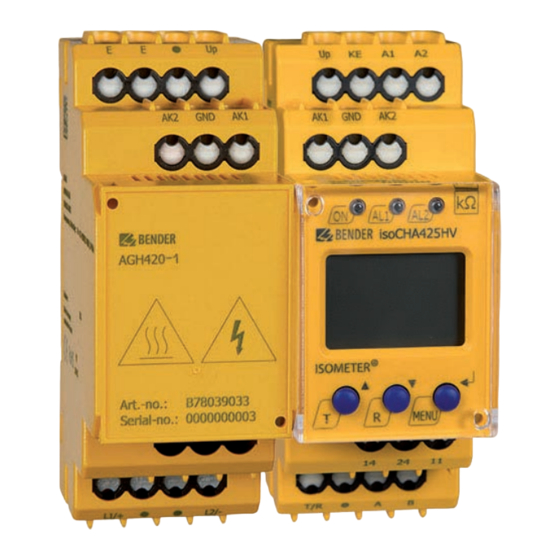

ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 ISOMETER® isoCHA425HV ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 + AGH420-1/AGH421-1 Isolationsüberwachungsgerät Insulation monitoring device Diese Kurzanleitung ersetzt nicht das Handbuch! This quick-start guide does not replace the manual! Kurzanleitung für folgende Geräte Quick-start guide for the following devices Art.-Nr. - Page 3 ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Merkmale CHAdeMO Mode „CHd“ und „CHA“ Features CHAdeMO mode “CHd” and “CHA” Mode CHAdeMO Maximale Netzableitkapazität 1,6 µF je Leiter Maximum system leakage capacitance 1.6 μF per conductor Erkennung von Isolationsfehlern im Netzspannungsbereich Detection of insulation faults in the system voltage range 50 V bis 1000 V 50 V to 1000 V Einpoliger Isolationsfehler R...
-
Page 4: Montage
ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Abmessungen Dimensions 45 70,5 31,1 47,5 74,5 Maßangabe in mm Dimensions in mm Montage Mounting Click & Click! Montage auf Hutschiene | DIN rail mounting Schraubbefestigung | Screw mounting isoCHA425HV_D00404_05_Q_DEEN / 11.2023... -
Page 5: Wiring Diagram
ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Anschlussbild Wiring diagram DC– Test / Reset GND AK2 > 800 V 30 mm 30 mm MENU COM465IP L1/+ L2/– RS-485 J-Y(St)Y 2x0.6 Klemme / Anschlüsse Connections Terminal Anschluss an die Versorgungsspannung U über Connection to the supply voltage U via a fuse: Schmelzsicherung: If supplied from an IT system, both lines have to be protected... -
Page 6: Control Panel
ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Bedienfeld Control panel Funktion Gerätefront/Device front Element Function grün - On green - On gelb - Vorwarnung yellow - Pre-warning gelb - Alarm yellow - Alarm Aufwärts-Taste Up button Test-Taste (> 1,5 s drücken) Test button (press > 1.5 s) Bei gedrückter Test-Taste werden die By pressing and holding the test button, Display-Elemente angezeigt. -
Page 7: Menü-Übersicht
ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Menü-Übersicht Menu overview Messwertanzeige Menüauswahl Parametereingabe Measurement display Menu selection Parameter selection > < 1.5 s > > . . . 1.5 s 1.5 s < t > 5 Min. < > 1.5 s R [k ] C [µF] U L1 L2 [V] U L1 [V]... - Page 8 ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Inbetriebnahme Commissioning 1. Prüfen auf korrekten Anschluss des ISOMETER®s an 1. Check that the ISOMETER® is properly connected to das zu überwachende Netz. the system to be monitored. 2. Versorgungsspannung U für ISOMETER® zuschal- 2. Connect the supply voltage U to the ISOMETER®.
-
Page 9: Error Codes
Action: Check connection, eliminate error. If the error is still E.08 Fehler weiterhin auf, liegt ein Fehler im Gerät vor. present, there is a device error. Gerätefehler - Kontakt zum Bender-Service aufnehmen. Device error - Contact Bender Service E.xx isoCHA425HV_D00404_05_Q_DEEN / 11.2023... -
Page 10: Technical Data
ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Technische Daten isoCHA425HV Technical data ()* = Werkseinstellung ()* = Factory settings Isolationskoordination nach IEC 60664-1/IEC 60664-3 Insulation coordination acc. to IEC 60664-1/IEC 60664-3 Bemessungsspannung ..............240 V Rated voltage ................. 240 V Überspannungskategorie ..............III Overvoltage category ................ - Page 11 ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Zweipoliger Fehler (nur CHd Mode) Two-pole fault (only CHd mode) Mess- und Anzeigebereich ..........1…160 kΩ Measuring and display range ..........1…160 kΩ Messunsicherheit / Ansprechunsicherheit Measurement uncertainty / Relative uncertainty < 160 kΩ ..............±15 %, ±2 kΩ <...
-
Page 12: Eu-Konformitätserklärung
Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
