Kurzanleitung DE
Quick-start guide EN

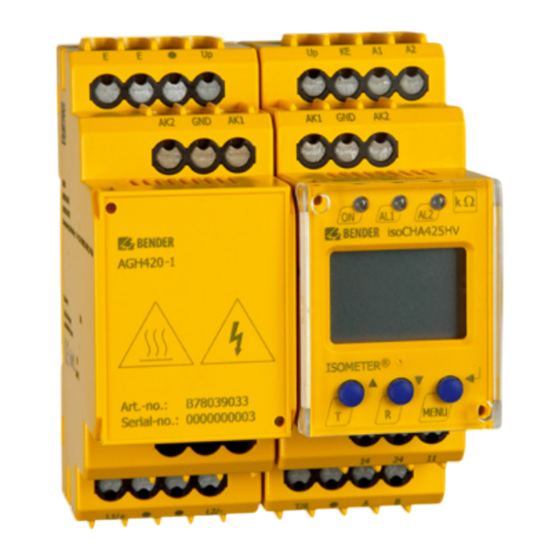

ISOMETER® isoCHA425HV
+ AGH420-1/AGH421-1
Isolationsüberwachungsgerät mit Ankoppelgerät
für ungeerdete DC-Systeme DC 0 V bis 1000 V
Insulation monitoring device with coupling device
for unearthed DC systems DC 0 V up to 1000 V
isoCHA425HV_D00404_05_Q_DEEN / 10.2023

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ISOMETER isoCHA425HV and is the answer not in the manual?

Questions and answers

Related Manuals for Bender ISOMETER isoCHA425HV

Summary of Contents for Bender ISOMETER isoCHA425HV

  • Page 1 Kurzanleitung DE Quick-start guide EN ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Isolationsüberwachungsgerät mit Ankoppelgerät für ungeerdete DC-Systeme DC 0 V bis 1000 V Insulation monitoring device with coupling device for unearthed DC systems DC 0 V up to 1000 V isoCHA425HV_D00404_05_Q_DEEN / 10.2023...

  • Page 2: Ordering Data

    Part of the device documentation in addition to dieser Kurzanleitung die „Sicherheitshinweise für this quickstart is the enclosed “Safety instructions Bender-Produkte“ und das dazugehörige Hand- for Bender products” and the manual, which can buch, herunterladbar unter https://www.bender. be downloaded from https://www.bender.de/en/...
  • Page 3 ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Merkmale CHAdeMO Mode „CHd“ und „CHA“ Features CHAdeMO mode “CHd” and “CHA” Mode CHAdeMO Maximale Netzableitkapazität 1,6 µF je Leiter Maximum system leakage capacitance 1.6 μF per conductor   Erkennung von Isolationsfehlern im Netzspannungsbereich Detection of insulation faults in the system voltage range ...

  • Page 4: Montage

    ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Montage Mounting Click & Click! Montage auf Hutschiene / DIN rail mounting Schraubbefestigung / Screw mounting Anschlussbild Wiring diagram L1/+ L2/– Test / Reset GND AK2 > 800 V 30 mm 30 mm MENU COM465IP L1/+ L2/–...

  • Page 5: Wiring Diagram Legend

    ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Legende zum Anschlussbild Wiring diagram legend Klemme/ Anschlüsse Connections Terminal A1, A2 Anschluss an die Versorgungsspannung U über Connection to the supply voltage U via a fuse: Schmelzsicherung: If supplied from an IT system, both lines have to be protected by Bei Versorgung aus IT-System beide Leitungen absichern.* a fuse.* E, E, KE...

  • Page 6: Menü-Übersicht

    ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Menü-Übersicht Menu overview Messwertanzeige Menüauswahl Parametereingabe Measurement display Menu selection Parameter selection > < 1.5 s > > . . . 1.5 s 1.5 s < t > 5 min < > 1.5 s R [k ] Password (optional) C [µF] U L1 L2 [V]...

  • Page 7: Display Elements

    ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Display-Elemente Display elements Funktion Gerätefront/ Device front Function grün - On green - On gelb - Alarm yellow - Alarm gelb - Alarm yellow - Alarm Aufwärts-Taste Up button Test-Taste (> 1,5 s drücken) Test button (press > 1.5 s) Bei gedrückter Test-Taste werden die By pressing and holding the test button, Display-Elemente angezeigt.
  • Page 8 ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Technische Daten isoCHA425HV Technical data isoCHA425HV Isolationskoordination nach IEC 60664-1/IEC 60664-3 Insulation coordination acc. to IEC 60664-1/IEC 60664-3 Bemessungsspannung ..............240 V Rated voltage ................. 240 V Überspannungskategorie ..............III Overvoltage category ................III Versorgungsspannung Supply voltage Versorgungsspannung U ....
  • Page 9 ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 (nur CHd Mode) (only CHd mode) Zweipoliger Fehler Two-pole fault Mess- und Anzeigebereich ..........1…160 kΩ Measuring and display range ...........1…160 kΩ Messunsicherheit / Ansprechunsicherheit Measurement uncertainty / Relative uncertainty < 160 kΩ ..............±15 %, ±2 kΩ <...
  • Page 10 ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 Technische Daten AGH420-1 und AGH421-1 Technical data AGH420-1 and AGH421-1 Isolationskoordination nach IEC 60664-1/IEC 60664-3 Insulation coordination acc. to IEC 60664-1/IEC 60664-3 Bemessungsspannung ..............1000 V Rated voltage ................1000 V Überspannungskategorie ..............III Overvoltage category ................III Überwachtes IT-System Monitored IT system Netznennspannung U...

  • Page 11: Eu-Konformitätserklärung

    • UL 2231-2 Edition 2 2012-09 Rev 2020-12 EU-Konformitätserklärung EU Declaration of Conformity  Bender GmbH & Co. KG erklärt, dass das unter die Funk- Bender GmbH & Co. KG declares that the device covered richtlinie fallende Gerät der Richtlinie 2014/53/EU ent- by the Radio Directive complies with Directive 2014/53/ spricht.
  • Page 12 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
