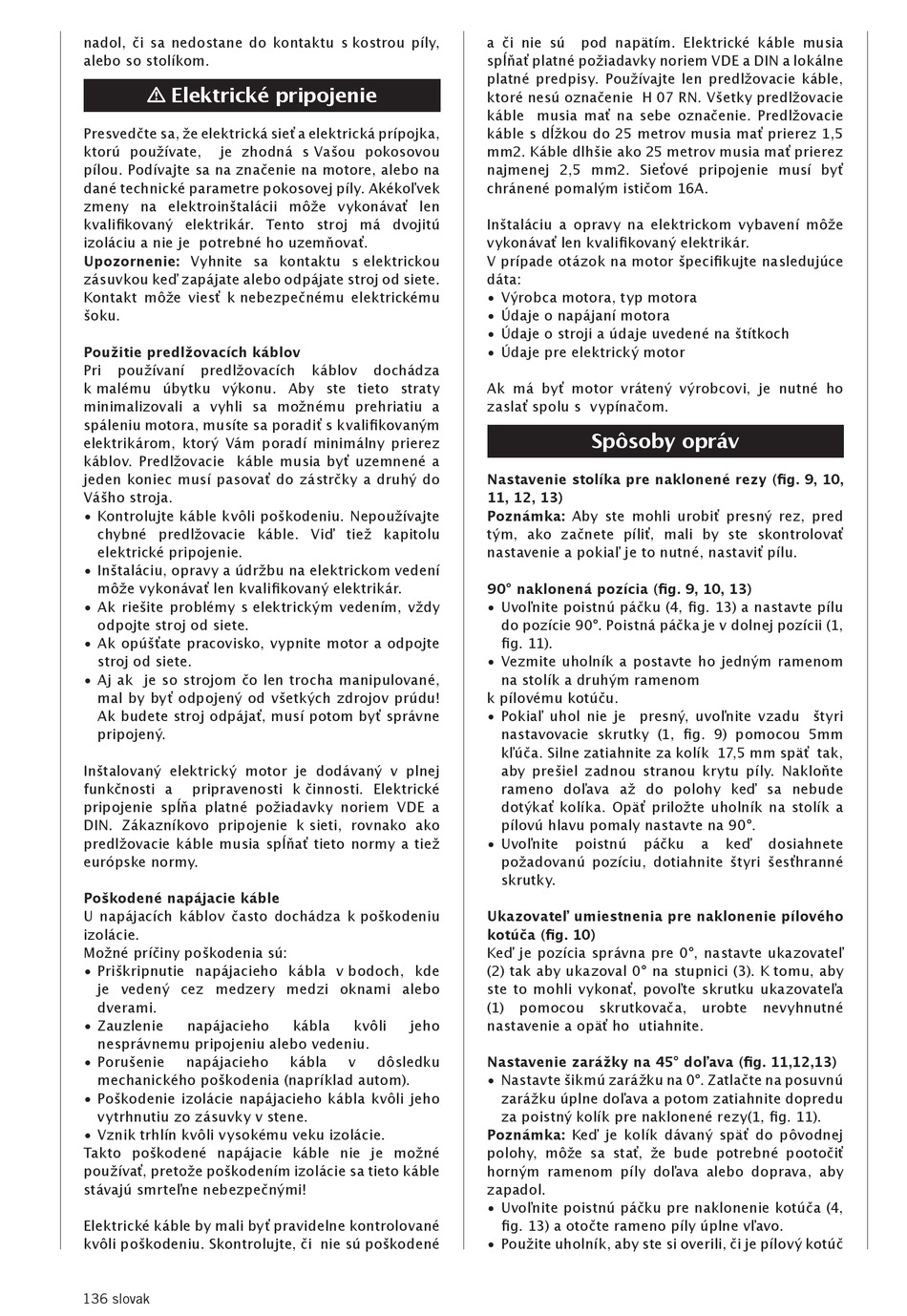

nadol, či sa nedostane do kontaktu s kostrou píly,
alebo so stolíkom.
m Elektrické pripojenie
Presvedčte sa, že elektrická sieť a elektrická prípojka,
ktorú používate, je zhodná s Vašou pokosovou
pílou. Podívajte sa na značenie na motore, alebo na
dané technické parametre pokosovej píly. Akékoľvek
zmeny na elektroinštalácii môže vykonávať len
kvalifikovaný elektrikár. Tento stroj má dvojitú
izoláciu a nie je potrebné ho uzemňovať.
Upozornenie: Vyhnite sa kontaktu s elektrickou
zásuvkou keď zapájate alebo odpájate stroj od siete.
Kontakt môže viesť k nebezpečnému elektrickému
šoku.
Použitie predlžovacích káblov
Pri používaní predlžovacích
k malému úbytku výkonu. Aby ste tieto straty
minimalizovali a vyhli sa možnému prehriatiu a
spáleniu motora, musíte sa poradiť s kvalifikovaným
elektrikárom, ktorý Vám poradí minimálny prierez
káblov. Predlžovacie káble musia byť uzemnené a
jeden koniec musí pasovať do zástrčky a druhý do
Vášho stroja.
• Kontrolujte káble kvôli poškodeniu. Nepoužívajte
chybné predlžovacie káble. Viď tiež kapitolu
elektrické pripojenie.
• Inštaláciu, opravy a údržbu na elektrickom vedení
môže vykonávať len kvalifikovaný elektrikár.
• Ak riešite problémy s elektrickým vedením, vždy
odpojte stroj od siete.
• Ak opúšťate pracovisko, vypnite motor a odpojte
stroj od siete.
• Aj ak je so strojom čo len trocha manipulované,
mal by byť odpojený od všetkých zdrojov prúdu!
Ak budete stroj odpájať, musí potom byť správne
pripojený.
Inštalovaný elektrický motor je dodávaný v plnej
funkčnosti a pripravenosti k činnosti. Elektrické
pripojenie spĺňa platné požiadavky noriem VDE a
DIN. Zákazníkovo pripojenie k sieti, rovnako ako
predlžovacie káble musia spĺňať tieto normy a tiež
európske normy.
Poškodené napájacie káble
U napájacích káblov často dochádza k poškodeniu
izolácie.
Možné príčiny poškodenia sú:
• Priškripnutie napájacieho kábla v bodoch, kde
je vedený cez medzery medzi oknami alebo
dverami.
• Zauzlenie napájacieho
nesprávnemu pripojeniu alebo vedeniu.
• Porušenie napájacieho
mechanického poškodenia (napríklad autom).
• Poškodenie izolácie napájacieho kábla kvôli jeho
vytrhnutiu zo zásuvky v stene.
• Vznik trhlín kvôli vysokému veku izolácie.
Takto poškodené napájacie káble nie je možné
používať, pretože poškodením izolácie sa tieto káble
stávajú smrteľne nebezpečnými!
Elektrické káble by mali byť pravidelne kontrolované
kvôli poškodeniu. Skontrolujte, či nie sú poškodené
136 slovak
káblov dochádza
kábla kvôli jeho
kábla v dôsledku
a či nie sú pod napätím. Elektrické káble musia
spĺňať platné požiadavky noriem VDE a DIN a lokálne
platné predpisy. Používajte len predlžovacie káble,
ktoré nesú označenie H 07 RN. Všetky predlžovacie
káble musia mať na sebe označenie. Predlžovacie
káble s dĺžkou do 25 metrov musia mať prierez 1,5
mm2. Káble dlhšie ako 25 metrov musia mať prierez
najmenej 2,5 mm2. Sieťové pripojenie musí byť
chránené pomalým ističom 16A.
Inštaláciu a opravy na elektrickom vybavení môže
vykonávať len kvalifikovaný elektrikár.
V prípade otázok na motor špecifikujte nasledujúce
dáta:
• Výrobca motora, typ motora
• Údaje o napájaní motora
• Údaje o stroji a údaje uvedené na štítkoch
• Údaje pre elektrický motor
Ak má byť motor vrátený výrobcovi, je nutné ho
zaslať spolu s vypínačom.
Spôsoby opráv
Nastavenie stolíka pre naklonené rezy (fig. 9, 10,
11, 12, 13)
Poznámka: Aby ste mohli urobiť presný rez, pred
tým, ako začnete píliť, mali by ste skontrolovať
nastavenie a pokiaľ je to nutné, nastaviť pílu.
90° naklonená pozícia (fig. 9, 10, 13)
• Uvoľnite poistnú páčku (4, fig. 13) a nastavte pílu
do pozície 90°. Poistná páčka je v dolnej pozícii (1,
fig. 11).
• Vezmite uholník a postavte ho jedným ramenom
na stolík a druhým ramenom
k pílovému kotúču.
• Pokiaľ uhol nie je presný, uvoľnite vzadu štyri
nastavovacie skrutky (1, fig. 9) pomocou 5mm
kľúča. Silne zatiahnite za kolík 17,5 mm späť tak,
aby prešiel zadnou stranou krytu píly. Nakloňte
rameno doľava až do polohy keď sa nebude
dotýkať kolíka. Opäť priložte uholník na stolík a
pílovú hlavu pomaly nastavte na 90°.
• Uvoľnite poistnú páčku
požadovanú pozíciu, dotiahnite štyri šesťhranné
skrutky.
Ukazovateľ umiestnenia pre naklonenie pílového
kotúča (fig. 10)
Keď je pozícia správna pre 0°, nastavte ukazovateľ
(2) tak aby ukazoval 0° na stupnici (3). K tomu, aby
ste to mohli vykonať, povoľte skrutku ukazovateľa
(1) pomocou skrutkovača,
nastavenie a opäť ho utiahnite.
Nastavenie zarážky na 45° doľava (fig. 11,12,13)
• Nastavte šikmú zarážku na 0°. Zatlačte na posuvnú
zarážku úplne doľava a potom zatiahnite dopredu
za poistný kolík pre naklonené rezy(1, fig. 11).
Poznámka: Keď je kolík dávaný späť do pôvodnej
polohy, môže sa stať, že bude potrebné pootočiť
horným ramenom píly doľava alebo doprava, aby
zapadol.
• Uvoľnite poistnú páčku pre naklonenie kotúča (4,
fig. 13) a otočte rameno píly úplne vľavo.
• Použite uholník, aby ste si overili, či je pílový kotúč
a keď dosiahnete
urobte nevyhnutné
