Upplysning: För särskilda takprydnadslister är den här klyv­
och geringssågen utrustad med ett anslag för 33,9° lut-
ningsvinkel. Om den här vinkelinställningen behövs trycker
du helt enkelt in anslagsstiftet i spåret och ställer lutnings-
vinkeln på 33,9°.
Kombinationsskär
Ett kombinationsskär är en kombination av gerings- och
lutningsskär. För sådana skär hänvisas till ovan angivet
förfarande.

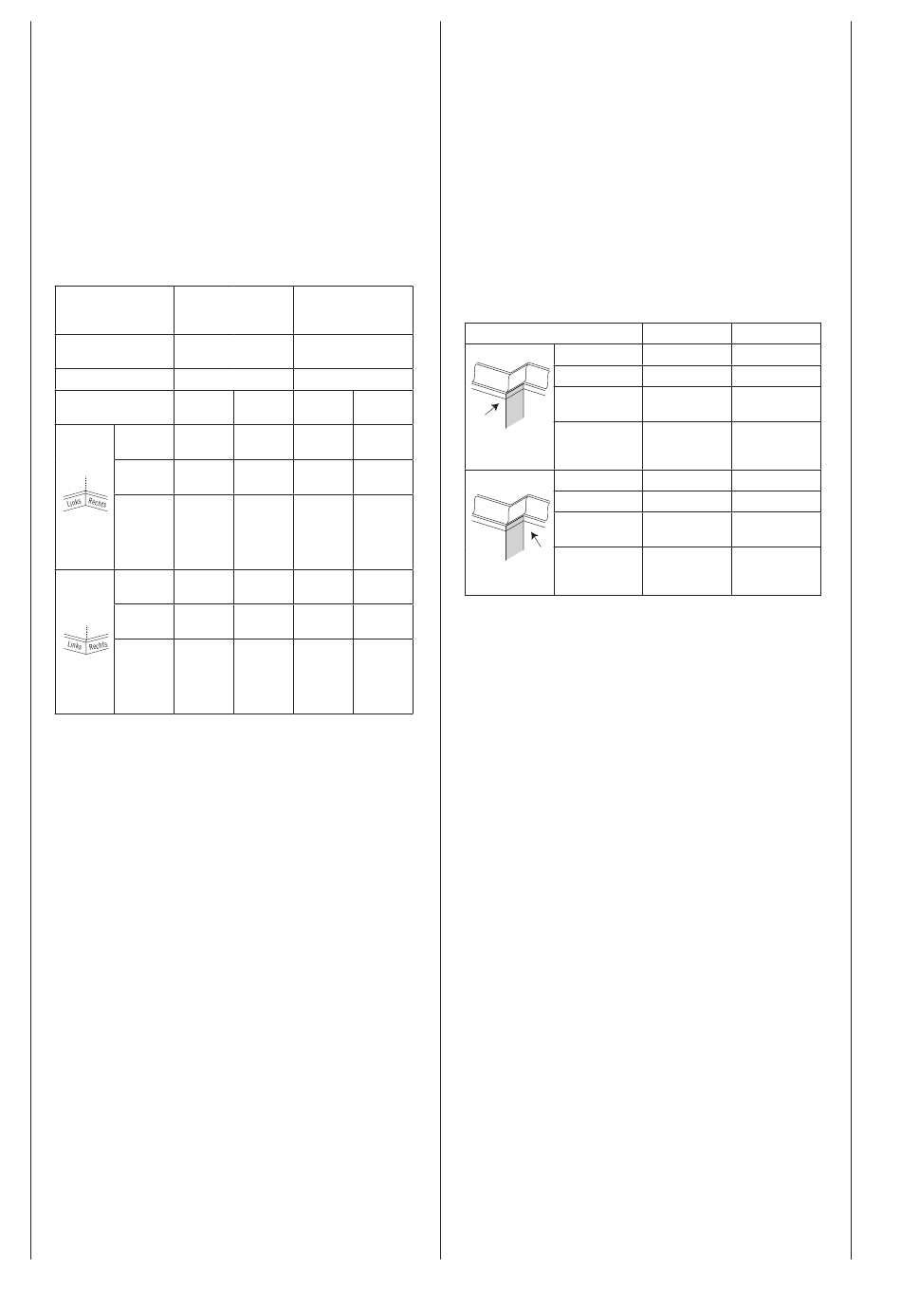

Sockellist
• Golvlister kan sågas vinkelrät mot kontaktytan eller plant
på golvet. Vi hänvisar dig till tabellen.
Inställningar Vinkelrät inställning
(listens baksida ligger
plant mot kontaktytan)
Förlängningsanläggn Avstånd till sågblad
ingsyta
Lutningsvinkel 0°
Listposition Vänster
sida
Innerhörn Gerings- 45°/0°
vinkel /45°
Listpos­ Undersida
ition bord
Färdigsida Utför skär
vänster
om
marker-
ingen
Ytterhörn Gerings- 45° höger
vinkel
Listpos­ Undersida
ition bord
Färdigsida Utför skär
vänster
om
marker-
ingen
Horisontell inställning
(listens baksida ligger
plant mot bordet)
I avstånd till sågblad
45°
Höger Vänster Höger
sida
45° höger 0° 0°
Undersida Ovansida Undersida
bord kontaktyta kontaktyta
Utför skär Utför skär Utför skär
höger om vänster vänster
marker- om om
ingen marker- marker-
ingen ingen
45°/0° 0° 0°
/45°
Undersida Undersida Ovansida
bord kontaktyta kontaktyta
Utför skär Utför skär Utför skär
höger om höger om höger om
marker- marker- marker-
ingen ingen ingen
Taklistsskär, Bild 20, 21
• Takprydnadslister kan, med den här klyv­ och gerings-
sågen, endast sågas plant liggande mot bordet.
• Den här klyv­ och geringssågen har särskilda geringsan-
slag vid 31,6° vänster och höger och ett vinkelanslag
vid 33,9° för speciella takprydnadslister, d.v.s. mellan
listens baksida och taket, mot vilken den övre släta ytan
ligger an finns en vinkel på 52°, mellan baksidan på
listen och väggen mot vilken den nedre släta ytan ligger
an finns en vinkel på 38°. Vi hänvisar för det här tak-
prydnadslistsskäret till följande tabell.
Upplysning: Dessa specialanslag kan inte användas till-
sammans med 45° takprydnadslister.
• Då de flesta rum inte har exakta 90° vinklar är en finin-
ställning nödvändig. Gör ett provskär för att säkerställa
att vinkeln är korrekt.
Inställningar
Innerhörn Geringsvinkel
Lutningsvinkel
Listposition
Färdigsida
Ytterhörn Geringsvinkel
Lutningsvinkel
Listposition
Färdigsida
Dragskär (Bild 22)
Varning:
• Dra aldrig såghuvudet och det arbetande sågbladet mot
dig under sågning. Bladet kan lyfta sig mot arbetsstyck-
ets ovansida och orsaka ett bakslag i såghuvud med såg-
blad.
• Kör aldrig ner ett arbetande sågblad innan du har dragit
fram såghuvudet till sågens framsida.
• Lossa slidens spärrhandtag (1) så att såghuvudet kan
röra sig fritt.
• Ställ in önskad lutningsvinkel och/eller geringsvinkel
och lås fast den.
• Vid lutande skär sätter du både det vänstra och det hö-
gra skjutbara anslaget (2) i arbetsposition.
• Använd en skruvtving för att låsa fast arbetsstycket.
• Fatta tag i såghandtaget (3) och dra sliden (4) framåt,
till dess att mitten av sågbladet befinner sig över framsi-
dan på arbetsstycket (5).
• Dra ut urkopplaren (6) för att koppla på sågen.
• När sågen har uppnått full hastighet trycker du långsamt
handtaget nedåt genom arbetsstyckets ovankant.
• Flytta långsamt handtaget mot anslaget och genomför
hela sågskäret.
• Aktivera urkopplaren och låt sågbladet stanna innan du
flyttar såghuvudet uppåt.
Inställning av sågdjup (Bild 23)
För upprepning av raka och plana sågskär kan sågdjupet
förinställas.
• Flytta ner såghuvudet till dess att tänderna på sågbladet
uppnår det önskade sågdjupet.
• Samtidigt som du håller den övre armen i position vrider
du stoppknappen (1) tills den når stopplattan (2).
• Kontrollera bladdjupet och flytta därtill såghuvudet
framifrån och för det bakåt genom hela området för ett
typiskt sågskär utefter styrarmen.
Vänster sida Höger sida
30° från höger 30° från vänster
33,9° 33,9°
Ovansida Undersida
kontaktyta kontaktyta
Utför skär till Utför skär till
vänster om vänster om
markeringen markeringen
30° från vänster 30° från vänster
33,9° 33,9°
Undersida Ovansida
kontaktyta kontaktyta
Utför skär Utför skär
till höger om till höger om
markeringen
markeringen
