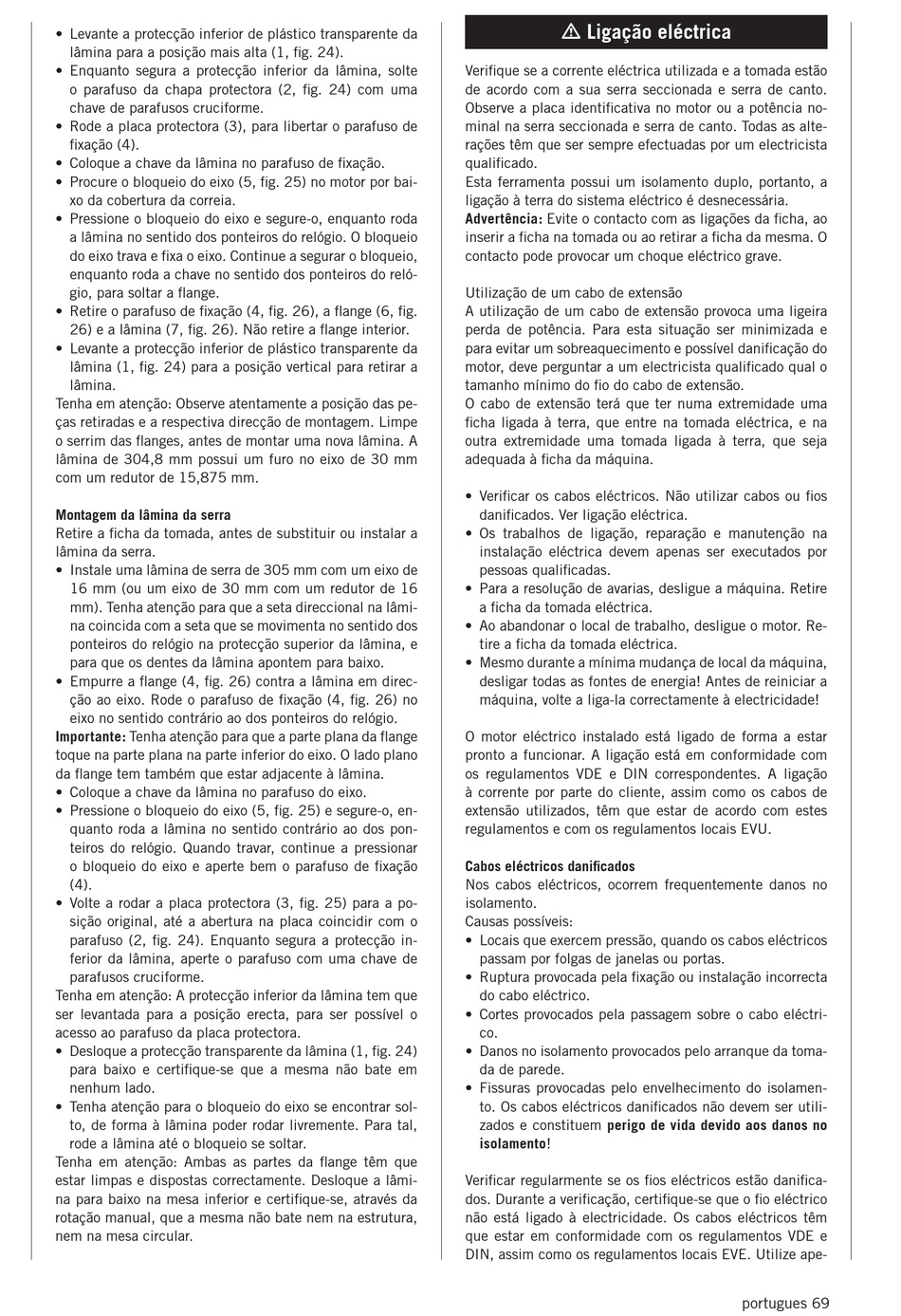

• Levante a protecção inferior de plástico transparente da
lâmina para a posição mais alta (1, fig. 24).
• Enquanto segura a protecção inferior da lâmina, solte
o parafuso da chapa protectora (2, fig. 24) com uma
chave de parafusos cruciforme.
• Rode a placa protectora (3), para libertar o parafuso de
fixação (4).
• Coloque a chave da lâmina no parafuso de fixação.
• Procure o bloqueio do eixo (5, fig. 25) no motor por bai-
xo da cobertura da correia.
• Pressione o bloqueio do eixo e segure­o, enquanto roda
a lâmina no sentido dos ponteiros do relógio. O bloqueio
do eixo trava e fixa o eixo. Continue a segurar o bloqueio,
enquanto roda a chave no sentido dos ponteiros do reló-
gio, para soltar a flange.
• Retire o parafuso de fixação (4, fig. 26), a flange (6, fig.
26) e a lâmina (7, fig. 26). Não retire a flange interior.
• Levante a protecção inferior de plástico transparente da
lâmina (1, fig. 24) para a posição vertical para retirar a
lâmina.
Tenha em atenção: Observe atentamente a posição das pe-
ças retiradas e a respectiva direcção de montagem. Limpe
o serrim das flanges, antes de montar uma nova lâmina. A
lâmina de 304,8 mm possui um furo no eixo de 30 mm
com um redutor de 15,875 mm.
Montagem da lâmina da serra
Retire a ficha da tomada, antes de substituir ou instalar a
lâmina da serra.
• Instale uma lâmina de serra de 305 mm com um eixo de
16 mm (ou um eixo de 30 mm com um redutor de 16
mm). Tenha atenção para que a seta direccional na lâmi-
na coincida com a seta que se movimenta no sentido dos
ponteiros do relógio na protecção superior da lâmina, e
para que os dentes da lâmina apontem para baixo.
• Empurre a flange (4, fig. 26) contra a lâmina em direc-
ção ao eixo. Rode o parafuso de fixação (4, fig. 26) no
eixo no sentido contrário ao dos ponteiros do relógio.
Importante: Tenha atenção para que a parte plana da flange
toque na parte plana na parte inferior do eixo. O lado plano
da flange tem também que estar adjacente à lâmina.
• Coloque a chave da lâmina no parafuso do eixo.
• Pressione o bloqueio do eixo (5, fig. 25) e segure­o, en-
quanto roda a lâmina no sentido contrário ao dos pon-
teiros do relógio. Quando travar, continue a pressionar
o bloqueio do eixo e aperte bem o parafuso de fixação
(4).
• Volte a rodar a placa protectora (3, fig. 25) para a po-
sição original, até a abertura na placa coincidir com o
parafuso (2, fig. 24). Enquanto segura a protecção in-
ferior da lâmina, aperte o parafuso com uma chave de
parafusos cruciforme.
Tenha em atenção: A protecção inferior da lâmina tem que
ser levantada para a posição erecta, para ser possível o
acesso ao parafuso da placa protectora.
• Desloque a protecção transparente da lâmina (1, fig. 24)
para baixo e certifique­se que a mesma não bate em
nenhum lado.
• Tenha atenção para o bloqueio do eixo se encontrar sol-
to, de forma à lâmina poder rodar livremente. Para tal,
rode a lâmina até o bloqueio se soltar.
Tenha em atenção: Ambas as partes da flange têm que
estar limpas e dispostas correctamente. Desloque a lâmi-
na para baixo na mesa inferior e certifique­se, através da
rotação manual, que a mesma não bate nem na estrutura,
nem na mesa circular.
m Ligação eléctrica
Verifique se a corrente eléctrica utilizada e a tomada estão
de acordo com a sua serra seccionada e serra de canto.
Observe a placa identificativa no motor ou a potência no-
minal na serra seccionada e serra de canto. Todas as alte-
rações têm que ser sempre efectuadas por um electricista
qualificado.
Esta ferramenta possui um isolamento duplo, portanto, a
ligação à terra do sistema eléctrico é desnecessária.
Advertência: Evite o contacto com as ligações da ficha, ao
inserir a ficha na tomada ou ao retirar a ficha da mesma. O
contacto pode provocar um choque eléctrico grave.
Utilização de um cabo de extensão
A utilização de um cabo de extensão provoca uma ligeira
perda de potência. Para esta situação ser minimizada e
para evitar um sobreaquecimento e possível danificação do
motor, deve perguntar a um electricista qualificado qual o
tamanho mínimo do fio do cabo de extensão.
O cabo de extensão terá que ter numa extremidade uma
ficha ligada à terra, que entre na tomada eléctrica, e na
outra extremidade uma tomada ligada à terra, que seja
adequada à ficha da máquina.
• Verificar os cabos eléctricos. Não utilizar cabos ou fios
danificados. Ver ligação eléctrica.
• Os trabalhos de ligação, reparação e manutenção na
instalação eléctrica devem apenas ser executados por
pessoas qualificadas.
• Para a resolução de avarias, desligue a máquina. Retire
a ficha da tomada eléctrica.
• Ao abandonar o local de trabalho, desligue o motor. Re-
tire a ficha da tomada eléctrica.
• Mesmo durante a mínima mudança de local da máquina,
desligar todas as fontes de energia! Antes de reiniciar a
máquina, volte a liga­la correctamente à electricidade!
O motor eléctrico instalado está ligado de forma a estar
pronto a funcionar. A ligação está em conformidade com
os regulamentos VDE e DIN correspondentes. A ligação
à corrente por parte do cliente, assim como os cabos de
extensão utilizados, têm que estar de acordo com estes
regulamentos e com os regulamentos locais EVU.
Cabos eléctricos danificados
Nos cabos eléctricos, ocorrem frequentemente danos no
isolamento.
Causas possíveis:
• Locais que exercem pressão, quando os cabos eléctricos
passam por folgas de janelas ou portas.
• Ruptura provocada pela fixação ou instalação incorrecta
do cabo eléctrico.
• Cortes provocados pela passagem sobre o cabo eléctri-
co.
• Danos no isolamento provocados pelo arranque da toma-
da de parede.
• Fissuras provocadas pelo envelhecimento do isolamen-
to. Os cabos eléctricos danificados não devem ser utili-
zados e constituem perigo de vida devido aos danos no
isolamento!
Verificar regularmente se os fios eléctricos estão danifica-
dos. Durante a verificação, certifique­se que o fio eléctrico
não está ligado à electricidade. Os cabos eléctricos têm
que estar em conformidade com os regulamentos VDE e
DIN, assim como os regulamentos locais EVE. Utilize ape-
portugues 69
