Taglio di copertura (Fig. 20, 21
• Le coperture possono essere tagliate con questa sega per
sbiecatura e troncatura solo piane sul tavolo.
• Questa sega per sbiecatura e troncatura possiede spe-
ciali ingranaggi a 31,6° a sinistra e a destra ed una an-
golazione d'arresto a 33,9° per coperture speciali, cioè
tra il profilo del lato posteriore e la copertura, su cui
poggia la superficie piana superiore, c'è un'angolazione
di 52°; tra il profilo del lato posteriore e il muro, su cui è
poggiata la superficie piana inferiore, c'è un'angolazione
di 38°. Riferirsi alla seguente tabella peer queste coper-
ture.
Indicazioni: Questi ingranaggi speciali non possono essere
utilizzati con coperture di 45°.
• Poiché la maggior parte delle camere non è dotata di
un'angolazione esatta di 90°, è necessaria una regola-
zione precisa. Fare sempre una prova del taglio, per as-
sicurarsi che l'angolazione sia corretta.

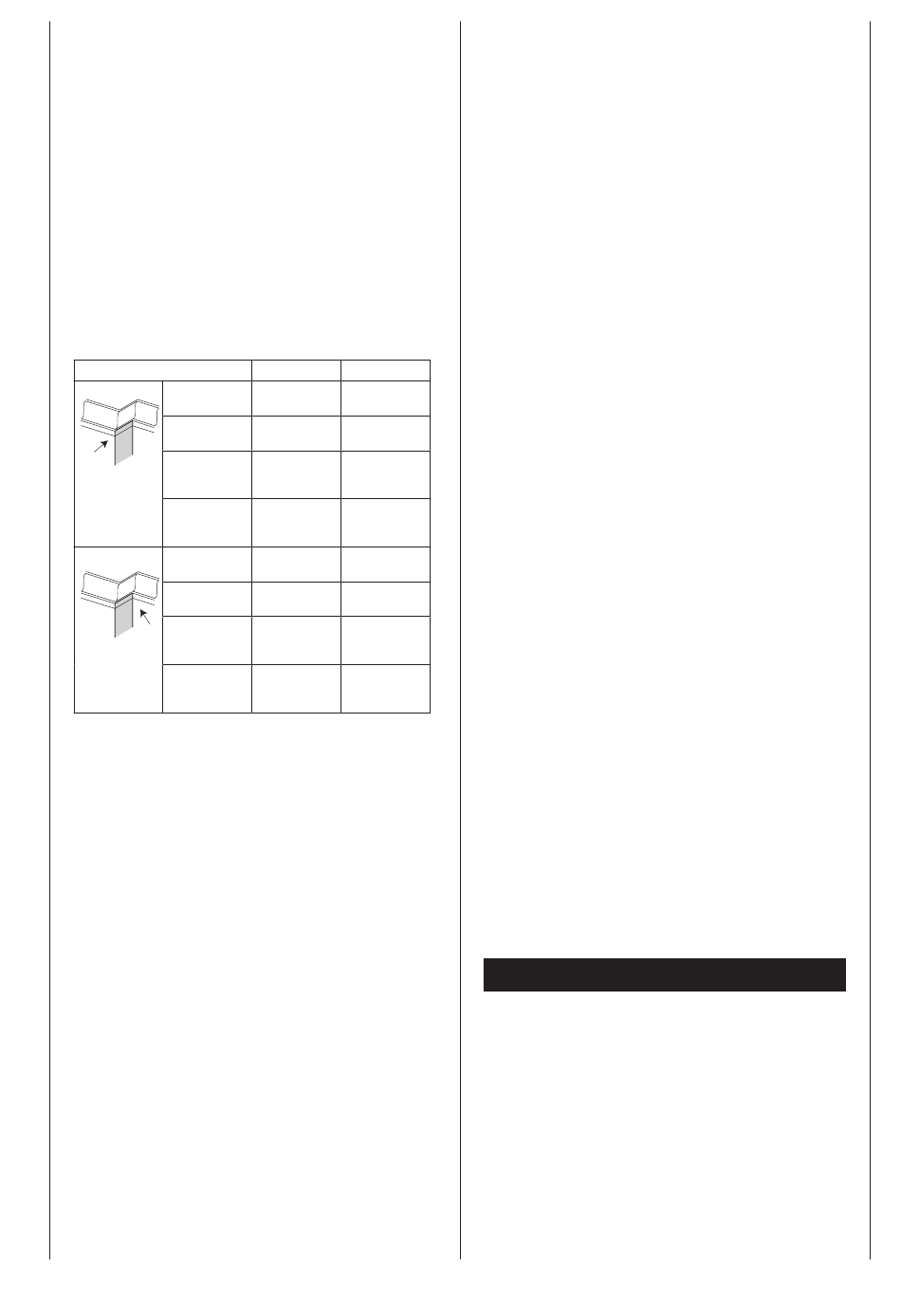

Regolazioni
Collo interno Angolazione a
sbiecatura
Angolo di
inclinazione
Posizione del
bordo
Lato pronto
Collo esterno Angolazione a
sbiecatura
Angolo di
inclinazione
Posizione del
bordo
Lato pronto
Inclinazione del taglio (Fig. 22)
Avvertenze:
• Non avvicinarsi mai alla manopola della sega e alla lama
in funzione durante la segatura. La lama potrebbe rial-
zarsi nella parte superiore del pezzo da lavorazione e
provocare un rimbalzo della manopola della sega.
• Non trasportare mai la lama in funzione da sotto, prima
di aver staccato la manopola della sega sulla lato ante-
riore.
• Allentare la maniglia del carrello dentato (1), affinchè la
manopola possa avere libertà di movimento.
• Regolare l'angolazione di sbiecatura e/o di inclinazione
desiderata e fissarla.
• Con tagli ad inclinazione, mettere sia a sinistra che a
destra della postazione di lavoro il dispositivo di avanza-
mento.
• Utilizzare un morsetto per assicurare il pezzo da lavora-
zione.
• Afferrare la manopola della sega (3) e tirare il carrello
(4) in avanti, finchè la metà della lama si trovi sulla
parte anteriore del pezzo da lavorazione.
• Premere la leva di comando (6), per azionare la sega.
• Quando la sega ha raggiunto piena velocità, premere a
lungo in basso la maniglia attraverso il bordo superiore
del pezzo da lavorazione.
• Muovere lentamente la maniglia contro il supporto e por-
tare a termine il taglio.
• Azionare la leva di comando e far andare la lama, prima
di muovere la manopola della sega in su.
38 italiano
Lato sinistro Lato destro
30° da destra 30° da sinistra
33,9° 33,9°
Lato superiore Lato inferiore
sulla superficie sulla superficie
del supporto del supporto
Fare dei tagli Fare dei tagli
a sinistra della a sinistra della
marcatura marcatura
30° da sinistra 30° da sinistra
33,9° 33,9°
Lato inferiore Lato superiore
sulla superficie sulla superficie
del supporto del supporto
Fare dei tagli Fare dei tagli
a destra della a destra della
marcatura marcatura
Regolazione della profondità del taglio (Fig. 23)
Per tagli dritti e piani ripetuti la profondità può essere re-
golata prima.
• Muovere la manopola della sega in basso, finchè i denti
della lama non raggiungano la profondità desiderata.
• Mentre si tiene il braccio superiore in posizione, pre-
mere il pulsante d'arresto (1), finchè non raggiunga la
piastra d'arresto (2).
• Verificare la profondità della lama e muovere la mano-
pola della sega davanti a dietro attraverso l'area di un
taglio tipico lungo la leva di comando.
Utilizzo di alberi-Laser
La macchina è dotata di una delle più nuove scoperte,
l'uso del laser, un dispositivo a batterie, che utilizza l'irra-
diazione laser della classe IIIa. L'uso del laser Vi permette
di prendere visione , prima di cominciare la segatura, del
tronco del taglio di sbiecatura sul pezza da lavorazione.
Pericolo: Il lase è attivo, quando la lama gira. Non guar-
dare nel raggio, anche con strumentazione ottica. Non to-
gliere il segnale di pericolo, che si trova sulla protezione
della lama. Evitare il contatto diretto degli occhi con fonti
di luce.
Fare attenzione: La linea rossa del laser appare come linea
punteggiata, quando il motore è attivo e la lama si trova
nella posizione più alta. Questa linea spezzata permette
di accordare la marcatura sul pezzo da lavorazione con la
linea di taglio della lama. Ogni qual volta la lama vien
portata in basso, la protezione si alza. La linea spezzata
cambia in linea continua.
Segnale di pericolo del laser: Potenza massima < 1 mW
laser diodo 630 – 670 nm.
Attenersi alla norma EN60825­1.
Utilizzo del laser:
L'unità della lama nella posizione più alta:
• Porre il pezzo da lavorazione sulla sega a sbiecatura.
• Accendere la sega, per attivare il raggio laser.
• Assicurarsi che il raggio laser corrisponda alla marcatura
sul pezzo da lavoro. (Attenzione: Non portare in basso la
lama durante la regolazione.
• Se la marcatura non corrisponde al raggio laser sul pezzo
da lavorazione, spegnere la macchina, attendere l'arre-
sto delle lame e spostare il pezzo.
• Accendere la sega e verificare la linea.
• Non appena si è raggiunta la corrispondenza, assicurare
il pezzo da lavoro con un morsetto ed effettuare il ta-
glio.

Sostituzione della lama della sega

(Fig. 24, 25, 26)
Avvertenze: Per evitare un avvio involontario, spegnere
sempre l'interruttore sia spento staccare la presa, prima
di sostituire la lama. Utilizzare correttamente le lame ret-
tificate. Fare attenzione alla velocità massima e al tipo di
dente contrassegnato sulla lama. Eseguire correttamente
la sostituzione e la regolazione della lama. Utilizzare solo
lame consigliate nel manuale di istruzioni.
Smontaggio della lama
Staccare la spina, prima di procedere alla sostituzione o
all'installazione della lama.
• Sollevare la sega in posizione rettilinea.
• Sollevare la protezione di plastica trasparente della lama
