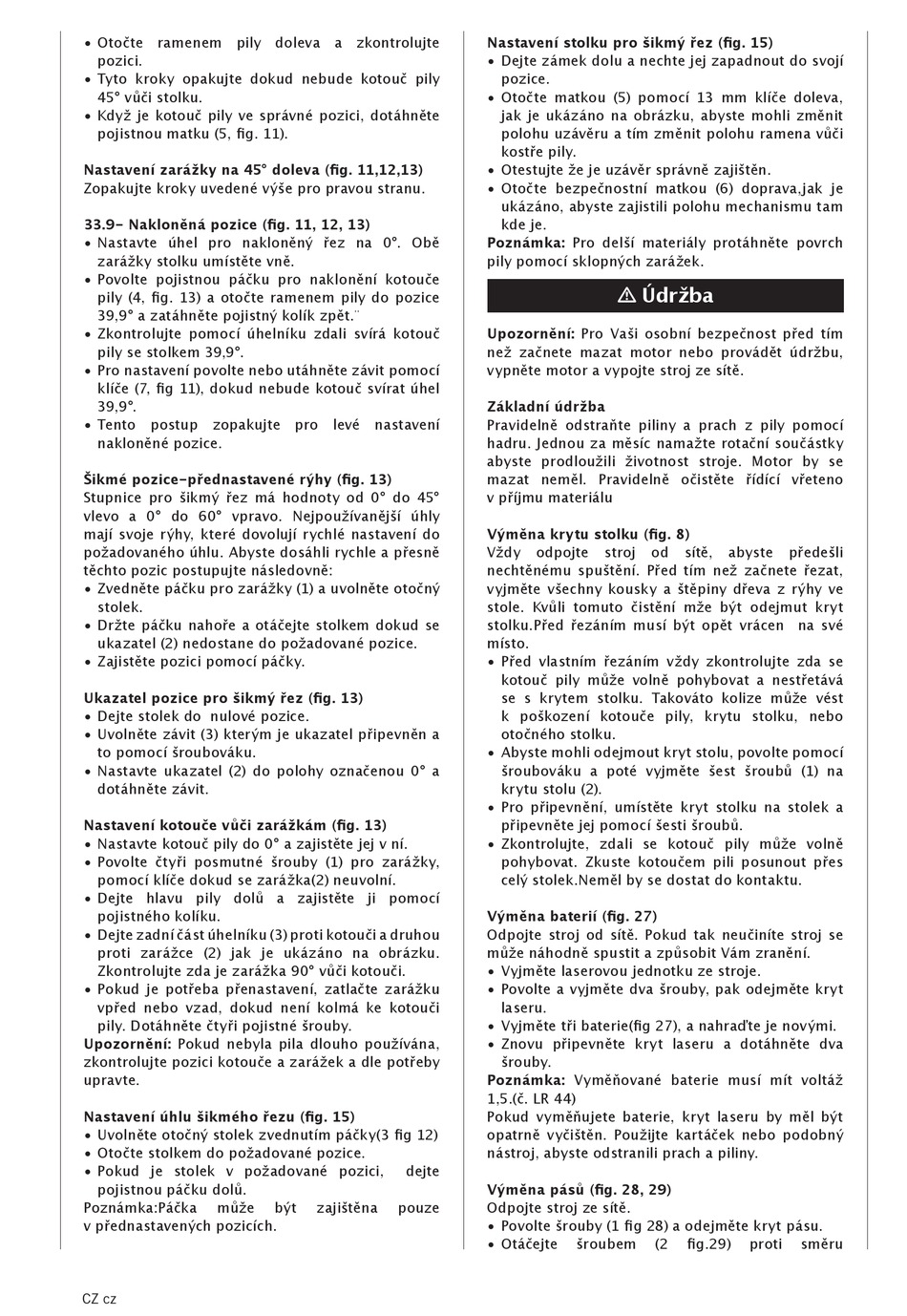

• Otočte ramenem pily doleva a zkontrolujte
pozici.
• Tyto kroky opakujte dokud nebude kotouč pily
45° vůči stolku.
• Když je kotouč pily ve správné pozici, dotáhněte
pojistnou matku (5, fig. 11).
Nastavení zarážky na 45° doleva (fig. 11,12,13)
Zopakujte kroky uvedené výše pro pravou stranu.
33.9- Nakloněná pozice (fig. 11, 12, 13)
• Nastavte úhel pro nakloněný řez na 0°. Obě
zarážky stolku umístěte vně.
• Povolte pojistnou páčku pro naklonění kotouče
pily (4, fig. 13) a otočte ramenem pily do pozice
39,9° a zatáhněte pojistný kolík zpět.¨
• Zkontrolujte pomocí úhelníku zdali svírá kotouč
pily se stolkem 39,9°.
• Pro nastavení povolte nebo utáhněte závit pomocí
klíče (7, fig 11), dokud nebude kotouč svírat úhel
39,9°.
• Tento postup zopakujte pro levé nastavení
nakloněné pozice.
Šikmé pozice-přednastavené rýhy (fig. 13)
Stupnice pro šikmý řez má hodnoty od 0° do 45°
vlevo a 0° do 60° vpravo. Nejpoužívanější úhly
mají svoje rýhy, které dovolují rychlé nastavení do
požadovaného úhlu. Abyste dosáhli rychle a přesně
těchto pozic postupujte následovně:
• Zvedněte páčku pro zarážky (1) a uvolněte otočný
stolek.
• Držte páčku nahoře a otáčejte stolkem dokud se
ukazatel (2) nedostane do požadované pozice.
• Zajistěte pozici pomocí páčky.
Ukazatel pozice pro šikmý řez (fig. 13)
• Dejte stolek do nulové pozice.
• Uvolněte závit (3) kterým je ukazatel připevněn a
to pomocí šroubováku.
• Nastavte ukazatel (2) do polohy označenou 0° a
dotáhněte závit.
Nastavení kotouče vůči zarážkám (fig. 13)
• Nastavte kotouč pily do 0° a zajistěte jej v ní.
• Povolte čtyři posmutné šrouby (1) pro zarážky,
pomocí klíče dokud se zarážka(2) neuvolní.
• Dejte hlavu pily dolů a zajistěte ji pomocí
pojistného kolíku.
• Dejte zadní část úhelníku (3) proti kotouči a druhou
proti zarážce (2) jak je ukázáno na obrázku.
Zkontrolujte zda je zarážka 90° vůči kotouči.
• Pokud je potřeba přenastavení, zatlačte zarážku
vpřed nebo vzad, dokud není kolmá ke kotouči
pily. Dotáhněte čtyři pojistné šrouby.
Upozornění: Pokud nebyla pila dlouho používána,
zkontrolujte pozici kotouče a zarážek a dle potřeby
upravte.
Nastavení úhlu šikmého řezu (fig. 15)
• Uvolněte otočný stolek zvednutím páčky(3 fig 12)
• Otočte stolkem do požadované pozice.
• Pokud je stolek v požadované pozici,
pojistnou páčku dolů.
Poznámka:Páčka může
v přednastavených pozicích.
CZ cz
dejte
být zajištěna pouze
Nastavení stolku pro šikmý řez (fig. 15)
• Dejte zámek dolu a nechte jej zapadnout do svojí
pozice.
• Otočte matkou (5) pomocí 13 mm klíče doleva,
jak je ukázáno na obrázku, abyste mohli změnit
polohu uzávěru a tím změnit polohu ramena vůči
kostře pily.
• Otestujte že je uzávěr správně zajištěn.
• Otočte bezpečnostní matkou (6) doprava,jak je
ukázáno, abyste zajistili polohu mechanismu tam
kde je.
Poznámka: Pro delší materiály protáhněte povrch
pily pomocí sklopných zarážek.
m Údržba
Upozornění: Pro Vaši osobní bezpečnost před tím
než začnete mazat motor nebo provádět údržbu,
vypněte motor a vypojte stroj ze sítě.
Základní údržba
Pravidelně odstraňte piliny a prach z pily pomocí
hadru. Jednou za měsíc namažte rotační součástky
abyste prodloužili životnost stroje. Motor by se
mazat neměl. Pravidelně očistěte řídící vřeteno
v příjmu materiálu
Výměna krytu stolku (fig. 8)
Vždy odpojte stroj od
nechtěnému spuštění. Před tím než začnete řezat,
vyjměte všechny kousky a štěpiny dřeva z rýhy ve
stole. Kvůli tomuto čistění mže být odejmut kryt
stolku.Před řezáním musí být opět vrácen na své
místo.
• Před vlastním řezáním vždy zkontrolujte zda se
kotouč pily může volně pohybovat a nestřetává
se s krytem stolku. Takováto kolize může vést
k poškození kotouče pily, krytu stolku, nebo
otočného stolku.
• Abyste mohli odejmout kryt stolu, povolte pomocí
šroubováku a poté vyjměte šest šroubů (1) na
krytu stolu (2).
• Pro připevnění, umístěte kryt stolku na stolek a
připevněte jej pomocí šesti šroubů.
• Zkontrolujte, zdali se kotouč pily může volně
pohybovat. Zkuste kotoučem pili posunout přes
celý stolek.Neměl by se dostat do kontaktu.
Výměna baterií (fig. 27)
Odpojte stroj od sítě. Pokud tak neučiníte stroj se
může náhodně spustit a způsobit Vám zranění.
• Vyjměte laserovou jednotku ze stroje.
• Povolte a vyjměte dva šrouby, pak odejměte kryt
laseru.
• Vyjměte tři baterie(fig 27), a nahraďte je novými.
• Znovu připevněte kryt laseru a dotáhněte dva
šrouby.
Poznámka: Vyměňované baterie musí mít voltáž
1,5.(č. LR 44)
Pokud vyměňujete baterie, kryt laseru by měl být
opatrně vyčištěn. Použijte kartáček nebo podobný
nástroj, abyste odstranili prach a piliny.
Výměna pásů (fig. 28, 29)
Odpojte stroj ze sítě.
• Povolte šrouby (1 fig 28) a odejměte kryt pásu.
• Otáčejte šroubem (2
sítě, abyste předešli
fig.29) proti směru
