Sokkelgesims

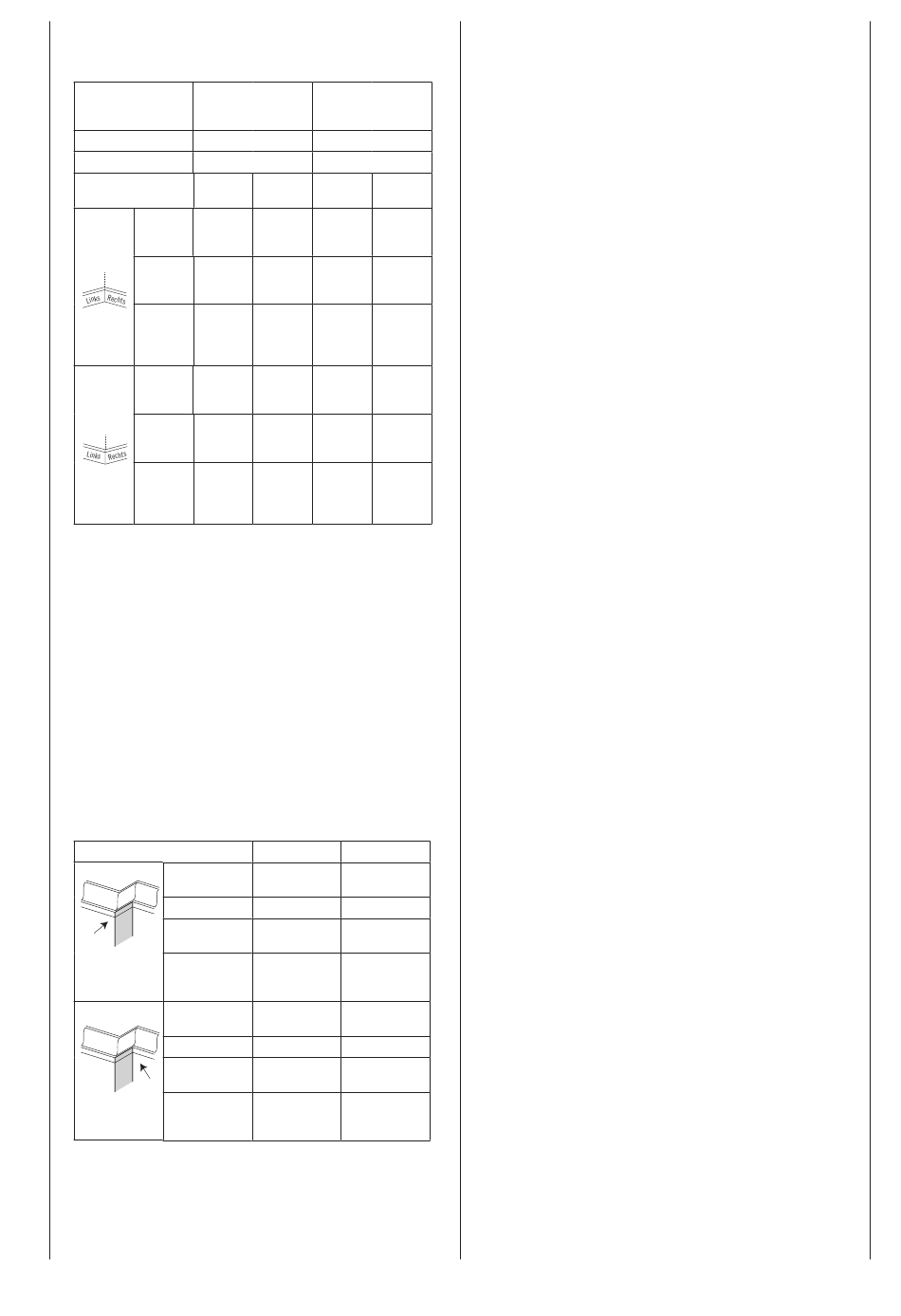

• Gulvlister kan sages loddrett på anleggsflaten eller flatt
på bordet. Det henvises til tabellen.
Instillinger Loddrett stilling
(Listens bakside ligger
flatt på anleggsflaten)
Anleggsflate forlengelse Nær sagbladet
Skråvinkel 0°
Listeposisjon Venstre
side
Indre Skrås­ 45°/0°
hjørne kjærings­ /45°
vinkel
Liste- Underside
posisjon bord
Ferdigside Foreta
snitt til
venstre for
markering
Ytre Skrås­ 45° til
hjørne kjærings­ høyre
vinkel
Liste- Underside
posisjon bord
Ferdigside Foreta
snitt til
venstre for
markering
Pyntelistesnitt (fig. 20, 21)
• Pyntelister kan kun snittes plant liggende på bordet med
denne kapp­ og gjæringssagen.
• Denne kapp­ og gjæringssagen har særskilt skråskjæ-
ringsanslag på 31,6° til venstre og høyre og et vinke-
lanslag på 33,9° for spesielle pyntelister, dvs. mellom
listens bakside og taket, der den øverste glatte flate slut-
ter tett til, en vinkel på 52°, mellom listens bakside og
veggen der den nedre flate slutter tett til, en vinkel på
38°. De henvises til følgende tabell for disse pyntelis-
tesnittene.
Anvisning: Disse spesialanslag kan ikke benyttes med 45°
pyntelister.
• Da de fleste rom ikke har nøyaktig 90° vinkler, er en
fininnstilling nødvendig. Lag alltid et prøvesnitt for å for-
sikre dem om at vinkelen er korrekt.
Innstillinger
Indre hjørne Skrås­
kjæringsvinkel
Skråvinkel
Listeposisjon
Ferdigside
Außeneck Skrås­
kjæringsvinkel
Skråvinkel
Listeposisjon
Ferdigside
Snitt med trekkfunksjon (fig. 22)
Advarsel:
• Dra aldri sagehodet og det roterende sagblad til deg
under saging. Sagbladet kan klatre på oversiden av ar-
beidsstykket og forårsake at sagehodet og det roterende
sagbladet spretter tilbake.
86 nynorsk
Vannrett stilling
(Listens bakside ligger
flatt på bordet)
I avstand fra sagbladet
45°
Høyre side Til venstre Til høyre
45° til 0° 0°
høyre
Underside Overside Underside
bord anleggs- anleggs-
flate flate
Foreta Foreta Foreta
snitt til snitt til snitt til
høyre for venstre for venstre for
markering markering markering
45°/0° 0° 0°
/45°
Underside Underside Overside
bord anleggs- anleggs-
flate flate
Foreta Foreta Foreta
snitt til snitt til snitt til
høyre for høyre for høyre for
markering markering markering
Venstre side Høyre side
30° til høyre 30° til venstre
33,9° 33,9°
Overside Underside
anleggsflate anleggsflate
Foreta snitt Foreta snitt
til venstre for til venstre for
markering markering
30° til venstre 30° til venstre
33,9° 33,9°
Underside Overside
anleggsflate anleggsflate
Foreta snitt Foreta snitt
til høyre for til høyre for
markering markering
• Senk aldri det roterende sagbladet før sagehodet er truk-
ket forover igjen.
• Åpne sleidens låsehåndtak (1) slik at sagehodet kan gå
fritt.
• Still inn ønsket hellingsvinkel og/eller skråskjæringsvin-
kel og lås den.
• Ved skråskjæring stiller de inn det venstre så vel som det
høyre skyveanslag (2) i arbeidsstilling.
• Bruk en skrutvinge for å sikre arbeidsstykket.
• Grip sagehåndtaket (3) og dra sleiden (4) fremover til
midten av sagbladet befinner seg over forsiden på ar-
beidsstykket (5).
• Dra i utløseren (6) for å sette i gang sagen.
• Når sagen oppnår topp hastighet, trykkes håndtaket
langsomt nedover gjennom overkanten av arbeidsstyk-
ket.
• Beveg håndtaket langsomt mot anslaget og fullfør snit-
tet.
• Sett i gang utløseren og la bladet løpe før du beveger
sagehodet oppover.
Innstilling av snittdybde (fig. 23)
For jevne og flate gjentagende snitt kan snittdybden for-
håndsinnstilles.
• Senk sagehodet til sagbladstennene når ønsket snitt-
dybde.
• Mens øvre arm holdes i posisjon dreies stoppknappen
(1) til den når stopplaten (2).
• Kontroller bladdybden og før deretter sagehodet fra be-
gynnelse til slutt gjennom hele området på et typisk snitt
langsmed styrearmen.
Bølgende laserføring
Maskin er utstyrt med vårt nyeste innen utvikling, laserfø-
ring, en batteridrevet innretning som anvender laserstråler
i klasse IIIa. Laserstrålene gjør det mulig å forutse skrå-
skjæringssnittets lengde på arbeidsstykket før sagingen
begynner.
Fare: Laseren er aktivert når bladet roterer. Se ikke på
strålen, ikke engang med optiske instrument. Fjern ikke
varselskiltet som finnes på sagbladsvernet. Unngå direkte
øyekontakt med lyskilden.
Vær oppmerksom: Den røde laserstrålen vises som en prik-
ket linje når motoren er aktivert og sagbladet befinner seg
i høyeste posisjon. Denne brutte linjen gjør det mulig å
bringe arbeidsstykkets markering i overensstemmelse med
snittlinjen på sagbladet. Så snart som sagbladet senkes,
hever vernet seg. Den brutte linjen forandrer seg til en
gjennomgående laserlinje.
Laservarselskilt: Maksimumseffekt <1 mW Diodelaser:
630 – 670 nm. Oppfyller normene EN60825­1.
Laserbetjening
Sagbladsenheten i høyeste posisjon:
• Legg arbeidsstykket på gjæringssagen.
• Slå på sagen for å aktivere laserstrålen.
• Forsikre deg om at laserstrålen stemmer overens med
markeringen på arbeidsstykket. Advarsel: Senk ikke sag-
bladet under innstillingen.
• Hvis markeringen på arbeidsstykket ikke stemmer
overens med laserstrålen, slå maskinen av og vent til
bladet er i ro og forskyv arbeidsstykket.
• Slå på sagen og kontroller linjen.
• Så snart samstemmighet oppnås, sikres arbeidsstykket
med en skrutvinge og snittet fullføres.
