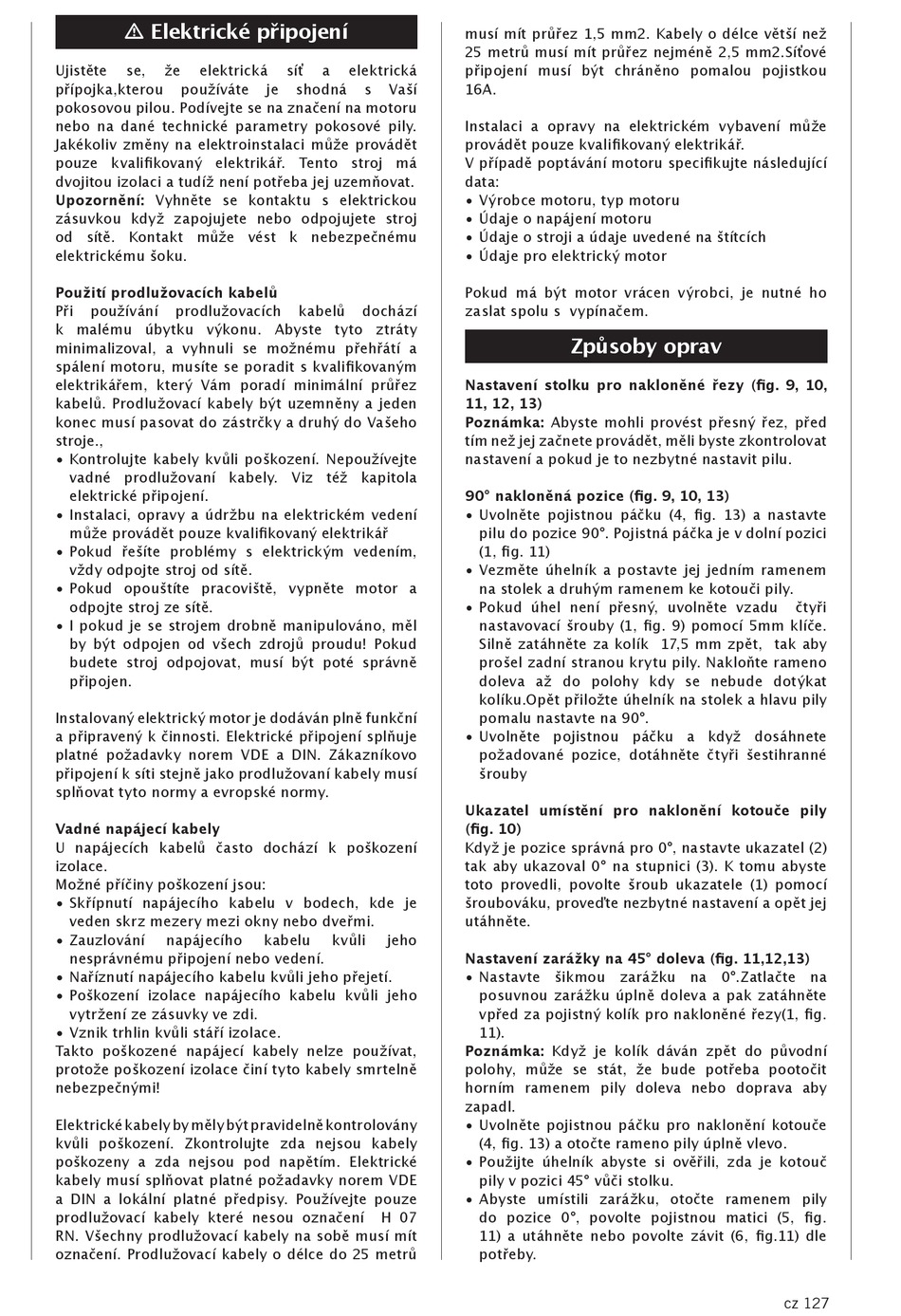

m Elektrické připojení
Ujistěte se, že elektrická
přípojka,kterou používáte
pokosovou pilou. Podívejte se na značení na motoru
nebo na dané technické parametry pokosové pily.
Jakékoliv změny na elektroinstalaci může provádět
pouze kvalifikovaný elektrikář. Tento stroj má
dvojitou izolaci a tudíž není potřeba jej uzemňovat.
Upozornění: Vyhněte se kontaktu s elektrickou
zásuvkou když zapojujete nebo odpojujete stroj
od sítě. Kontakt může vést k nebezpečnému
elektrickému šoku.
Použití prodlužovacích kabelů
Při používání prodlužovacích
k malému úbytku výkonu. Abyste tyto ztráty
minimalizoval, a vyhnuli se možnému přehřátí a
spálení motoru, musíte se poradit s kvalifikovaným
elektrikářem, který Vám poradí minimální průřez
kabelů. Prodlužovací kabely být uzemněny a jeden
konec musí pasovat do zástrčky a druhý do Vašeho
stroje.,
• Kontrolujte kabely kvůli poškození. Nepoužívejte
vadné prodlužovaní kabely. Viz též kapitola
elektrické připojení.
• Instalaci, opravy a údržbu na elektrickém vedení
může provádět pouze kvalifikovaný elektrikář
• Pokud řešíte problémy s elektrickým vedením,
vždy odpojte stroj od sítě.
• Pokud opouštíte pracoviště, vypněte motor a
odpojte stroj ze sítě.
• I pokud je se strojem drobně manipulováno, měl
by být odpojen od všech zdrojů proudu! Pokud
budete stroj odpojovat, musí být poté správně
připojen.
Instalovaný elektrický motor je dodáván plně funkční
a připravený k činnosti. Elektrické připojení splňuje
platné požadavky norem VDE a DIN. Zákazníkovo
připojení k síti stejně jako prodlužovaní kabely musí
splňovat tyto normy a evropské normy.
Vadné napájecí kabely
U napájecích kabelů často dochází k poškození
izolace.
Možné příčiny poškození jsou:
• Skřípnutí napájecího kabelu v bodech, kde je
veden skrz mezery mezi okny nebo dveřmi.
• Zauzlování napájecího
nesprávnému připojení nebo vedení.
• Naříznutí napájecího kabelu kvůli jeho přejetí.
• Poškození izolace napájecího kabelu kvůli jeho
vytržení ze zásuvky ve zdi.
• Vznik trhlin kvůli stáří izolace.
Takto poškozené napájecí kabely nelze používat,
protože poškození izolace činí tyto kabely smrtelně
nebezpečnými!
Elektrické kabely by měly být pravidelně kontrolovány
kvůli poškození. Zkontrolujte zda nejsou kabely
poškozeny a zda nejsou pod napětím. Elektrické
kabely musí splňovat platné požadavky norem VDE
a DIN a lokální platné předpisy. Používejte pouze
prodlužovací kabely které nesou označení
RN. Všechny prodlužovací kabely na sobě musí mít
označení. Prodlužovací kabely o délce do 25 metrů
síť a elektrická
je shodná s Vaší
kabelů dochází
kabelu kvůli jeho
H 07
musí mít průřez 1,5 mm2. Kabely o délce větší než
25 metrů musí mít průřez nejméně 2,5 mm2.Síťové
připojení musí být chráněno pomalou pojistkou
16A.
Instalaci a opravy na elektrickém vybavení může
provádět pouze kvalifikovaný elektrikář.
V případě poptávání motoru specifikujte následující
data:
• Výrobce motoru, typ motoru
• Údaje o napájení motoru
• Údaje o stroji a údaje uvedené na štítcích
• Údaje pro elektrický motor
Pokud má být motor vrácen výrobci, je nutné ho
zaslat spolu s vypínačem.
Způsoby oprav
Nastavení stolku pro nakloněné řezy (fig. 9, 10,
11, 12, 13)
Poznámka: Abyste mohli provést přesný řez, před
tím než jej začnete provádět, měli byste zkontrolovat
nastavení a pokud je to nezbytné nastavit pilu.
90° nakloněná pozice (fig. 9, 10, 13)
• Uvolněte pojistnou páčku (4, fig. 13) a nastavte
pilu do pozice 90°. Pojistná páčka je v dolní pozici
(1, fig. 11)
• Vezměte úhelník a postavte jej jedním ramenem
na stolek a druhým ramenem ke kotouči pily.
• Pokud úhel není přesný, uvolněte vzadu
nastavovací šrouby (1, fig. 9) pomocí 5mm klíče.
Silně zatáhněte za kolík 17,5 mm zpět, tak aby
prošel zadní stranou krytu pily. Nakloňte rameno
doleva až do polohy kdy se nebude dotýkat
kolíku.Opět přiložte úhelník na stolek a hlavu pily
pomalu nastavte na 90°.
• Uvolněte pojistnou páčku a když dosáhnete
požadované pozice, dotáhněte čtyři šestihranné
šrouby
Ukazatel umístění pro naklonění kotouče pily
(fig. 10)
Když je pozice správná pro 0°, nastavte ukazatel (2)
tak aby ukazoval 0° na stupnici (3). K tomu abyste
toto provedli, povolte šroub ukazatele (1) pomocí
šroubováku, proveďte nezbytné nastavení a opět jej
utáhněte.
Nastavení zarážky na 45° doleva (fig. 11,12,13)
• Nastavte šikmou zarážku na 0°.Zatlačte na
posuvnou zarážku úplně doleva a pak zatáhněte
vpřed za pojistný kolík pro nakloněné řezy(1, fig.
11).
Poznámka: Když je kolík dáván zpět do původní
polohy, může se stát, že bude potřeba pootočit
horním ramenem pily doleva nebo doprava aby
zapadl.
• Uvolněte pojistnou páčku pro naklonění kotouče
(4, fig. 13) a otočte rameno pily úplně vlevo.
• Použijte úhelník abyste si ověřili, zda je kotouč
pily v pozici 45° vůči stolku.
• Abyste umístili zarážku, otočte ramenem pily
do pozice 0°, povolte pojistnou matici (5, fig.
11) a utáhněte nebo povolte závit (6, fig.11) dle
potřeby.
čtyři
cz 127
