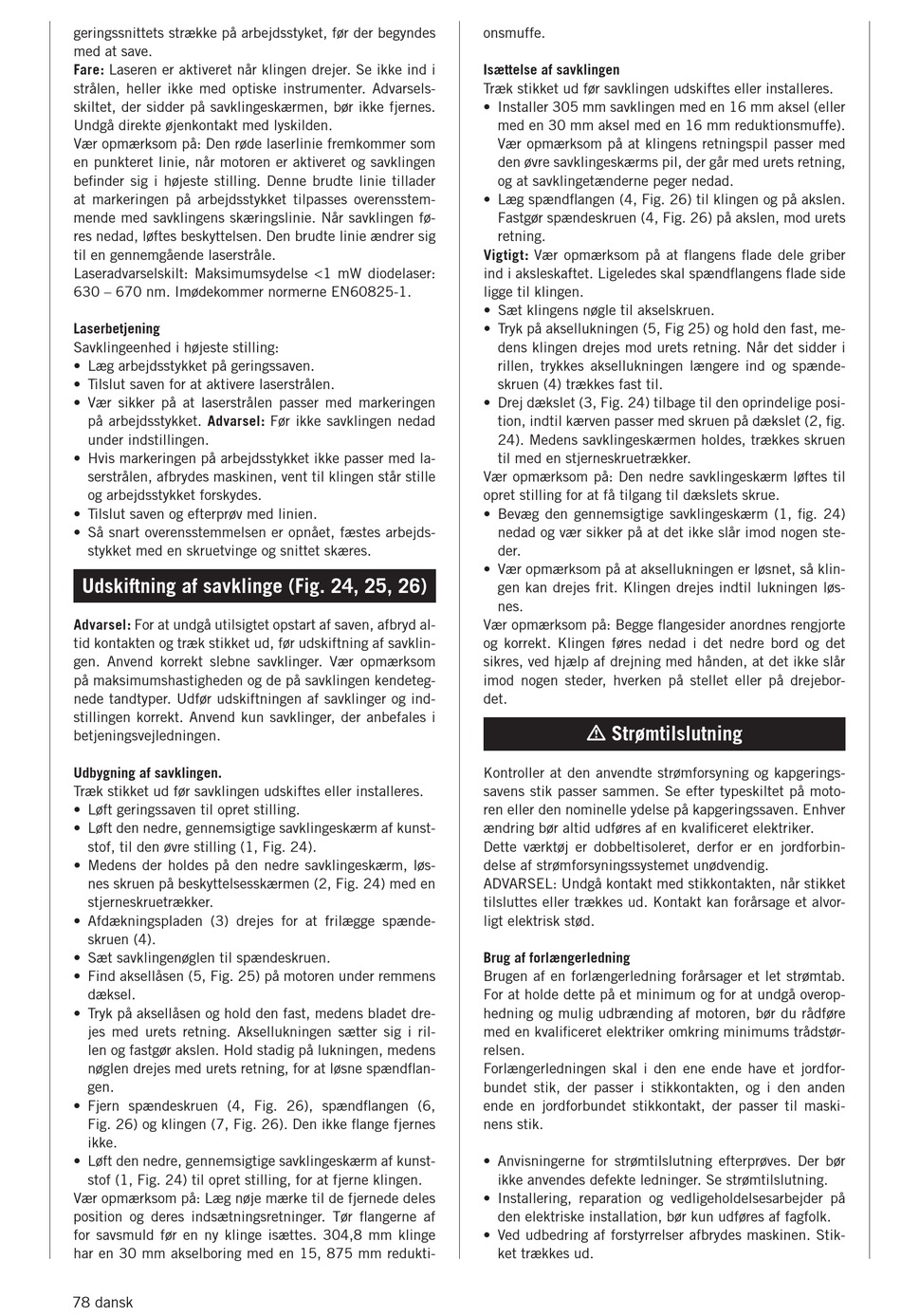

geringssnittets strække på arbejdsstyket, før der begyndes
med at save.
Fare: Laseren er aktiveret når klingen drejer. Se ikke ind i
strålen, heller ikke med optiske instrumenter. Advarsels-
skiltet, der sidder på savklingeskærmen, bør ikke fjernes.
Undgå direkte øjenkontakt med lyskilden.
Vær opmærksom på: Den røde laserlinie fremkommer som
en punkteret linie, når motoren er aktiveret og savklingen
befinder sig i højeste stilling. Denne brudte linie tillader
at markeringen på arbejdsstykket tilpasses overensstem-
mende med savklingens skæringslinie. Når savklingen fø-
res nedad, løftes beskyttelsen. Den brudte linie ændrer sig
til en gennemgående laserstråle.
Laseradvarselskilt: Maksimumsydelse <1 mW diodelaser:
630 – 670 nm. Imødekommer normerne EN60825­1.
Laserbetjening
Savklingeenhed i højeste stilling:
• Læg arbejdsstykket på geringssaven.
• Tilslut saven for at aktivere laserstrålen.
• Vær sikker på at laserstrålen passer med markeringen
på arbejdsstykket. Advarsel: Før ikke savklingen nedad
under indstillingen.
• Hvis markeringen på arbejdsstykket ikke passer med la-
serstrålen, afbrydes maskinen, vent til klingen står stille
og arbejdsstykket forskydes.
• Tilslut saven og efterprøv med linien.
• Så snart overensstemmelsen er opnået, fæstes arbejds-
stykket med en skruetvinge og snittet skæres.
Udskiftning af savklinge (Fig. 24, 25, 26)
Advarsel: For at undgå utilsigtet opstart af saven, afbryd al-
tid kontakten og træk stikket ud, før udskiftning af savklin-
gen. Anvend korrekt slebne savklinger. Vær opmærksom
på maksimumshastigheden og de på savklingen kendeteg-
nede tandtyper. Udfør udskiftningen af savklinger og ind-
stillingen korrekt. Anvend kun savklinger, der anbefales i
betjeningsvejledningen.
Udbygning af savklingen.
Træk stikket ud før savklingen udskiftes eller installeres.
• Løft geringssaven til opret stilling.
• Løft den nedre, gennemsigtige savklingeskærm af kunst-
stof, til den øvre stilling (1, Fig. 24).
• Medens der holdes på den nedre savklingeskærm, løs-
nes skruen på beskyttelsesskærmen (2, Fig. 24) med en
stjerneskruetrækker.
• Afdækningspladen (3) drejes for at frilægge spænde-
skruen (4).
• Sæt savklingenøglen til spændeskruen.
• Find aksellåsen (5, Fig. 25) på motoren under remmens
dæksel.
• Tryk på aksellåsen og hold den fast, medens bladet dre-
jes med urets retning. Aksellukningen sætter sig i ril-
len og fastgør akslen. Hold stadig på lukningen, medens
nøglen drejes med urets retning, for at løsne spændflan-
gen.
• Fjern spændeskruen (4, Fig. 26), spændflangen (6,
Fig. 26) og klingen (7, Fig. 26). Den ikke flange fjernes
ikke.
• Løft den nedre, gennemsigtige savklingeskærm af kunst-
stof (1, Fig. 24) til opret stilling, for at fjerne klingen.
Vær opmærksom på: Læg nøje mærke til de fjernede deles
position og deres indsætningsretninger. Tør flangerne af
for savsmuld før en ny klinge isættes. 304,8 mm klinge
har en 30 mm akselboring med en 15, 875 mm redukti-
78 dansk
onsmuffe.
Isættelse af savklingen
Træk stikket ud før savklingen udskiftes eller installeres.
• Installer 305 mm savklingen med en 16 mm aksel (eller
med en 30 mm aksel med en 16 mm reduktionsmuffe).
Vær opmærksom på at klingens retningspil passer med
den øvre savklingeskærms pil, der går med urets retning,
og at savklingetænderne peger nedad.
• Læg spændflangen (4, Fig. 26) til klingen og på akslen.
Fastgør spændeskruen (4, Fig. 26) på akslen, mod urets
retning.
Vigtigt: Vær opmærksom på at flangens flade dele griber
ind i aksleskaftet. Ligeledes skal spændflangens flade side
ligge til klingen.
• Sæt klingens nøgle til akselskruen.
• Tryk på aksellukningen (5, Fig 25) og hold den fast, me-
dens klingen drejes mod urets retning. Når det sidder i
rillen, trykkes aksellukningen længere ind og spænde-
skruen (4) trækkes fast til.
• Drej dækslet (3, Fig. 24) tilbage til den oprindelige posi-
tion, indtil kærven passer med skruen på dækslet (2, fig.
24). Medens savklingeskærmen holdes, trækkes skruen
til med en stjerneskruetrækker.
Vær opmærksom på: Den nedre savklingeskærm løftes til
opret stilling for at få tilgang til dækslets skrue.
• Bevæg den gennemsigtige savklingeskærm (1, fig. 24)
nedad og vær sikker på at det ikke slår imod nogen ste-
der.
• Vær opmærksom på at aksellukningen er løsnet, så klin-
gen kan drejes frit. Klingen drejes indtil lukningen løs-
nes.
Vær opmærksom på: Begge flangesider anordnes rengjorte
og korrekt. Klingen føres nedad i det nedre bord og det
sikres, ved hjælp af drejning med hånden, at det ikke slår
imod nogen steder, hverken på stellet eller på drejebor-
det.
m Strømtilslutning
Kontroller at den anvendte strømforsyning og kapgerings-
savens stik passer sammen. Se efter typeskiltet på moto-
ren eller den nominelle ydelse på kapgeringssaven. Enhver
ændring bør altid udføres af en kvalificeret elektriker.
Dette værktøj er dobbeltisoleret, derfor er en jordforbin-
delse af strømforsyningssystemet unødvendig.
ADVARSEL: Undgå kontakt med stikkontakten, når stikket
tilsluttes eller trækkes ud. Kontakt kan forårsage et alvor-
ligt elektrisk stød.
Brug af forlængerledning
Brugen af en forlængerledning forårsager et let strømtab.
For at holde dette på et minimum og for at undgå overop-
hedning og mulig udbrænding af motoren, bør du rådføre
med en kvalificeret elektriker omkring minimums trådstør-
relsen.
Forlængerledningen skal i den ene ende have et jordfor-
bundet stik, der passer i stikkontakten, og i den anden
ende en jordforbundet stikkontakt, der passer til maski-
nens stik.
• Anvisningerne for strømtilslutning efterprøves. Der bør
ikke anvendes defekte ledninger. Se strømtilslutning.
• Installering, reparation og vedligeholdelsesarbejder på
den elektriske installation, bør kun udføres af fagfolk.
• Ved udbedring af forstyrrelser afbrydes maskinen. Stik-
ket trækkes ud.
