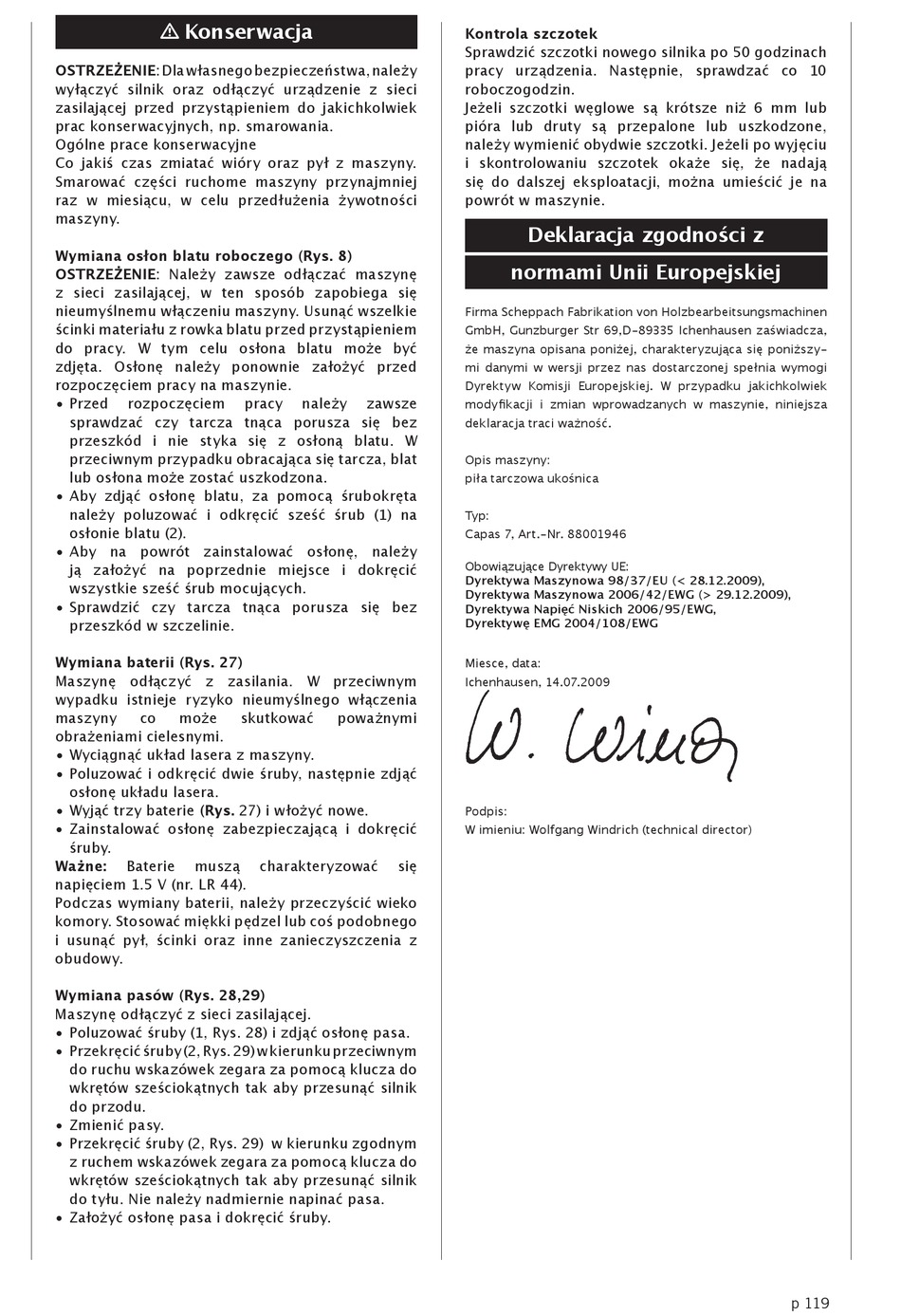

Scheppach Capas 7 Translation From The Original Instruction Manual page 118

m Konserwacja
OSTRZEŻENIE: Dla własnego bezpieczeństwa, należy
wyłączyć silnik oraz odłączyć urządzenie z sieci
zasilającej przed przystąpieniem do jakichkolwiek
prac konserwacyjnych, np. smarowania.
Ogólne prace konserwacyjne
Co jakiś czas zmiatać wióry oraz pył z maszyny.
Smarować części ruchome maszyny przynajmniej
raz w miesiącu, w celu przedłużenia żywotności
maszyny.
Wymiana osłon blatu roboczego (Rys. 8)
OSTRZEŻENIE: Należy zawsze odłączać maszynę
z sieci zasilającej, w ten sposób zapobiega się
nieumyślnemu włączeniu maszyny. Usunąć wszelkie
ścinki materiału z rowka blatu przed przystąpieniem
do pracy. W tym celu osłona blatu może być
zdjęta. Osłonę należy ponownie założyć przed
rozpoczęciem pracy na maszynie.
• Przed rozpoczęciem
sprawdzać czy tarcza tnąca porusza się bez
przeszkód i nie styka się z osłoną blatu. W
przeciwnym przypadku obracająca się tarcza, blat
lub osłona może zostać uszkodzona.
• Aby zdjąć osłonę blatu, za pomocą śrubokręta
należy poluzować i odkręcić sześć śrub (1) na
osłonie blatu (2).
• Aby na powrót zainstalować osłonę, należy
ją założyć na poprzednie miejsce i dokręcić
wszystkie sześć śrub mocujących.
• Sprawdzić czy tarcza tnąca porusza się bez
przeszkód w szczelinie.
Wymiana baterii (Rys. 27)
Maszynę odłączyć z zasilania. W przeciwnym
wypadku istnieje ryzyko nieumyślnego włączenia
maszyny co może
obrażeniami cielesnymi.
• Wyciągnąć układ lasera z maszyny.
• Poluzować i odkręcić dwie śruby, następnie zdjąć
osłonę układu lasera.
• Wyjąć trzy baterie (Rys. 27) i włożyć nowe.
• Zainstalować osłonę zabezpieczającą i dokręcić
śruby.
Baterie muszą
Ważne:
napięciem 1.5 V (nr. LR 44).
Podczas wymiany baterii, należy przeczyścić wieko
komory. Stosować miękki pędzel lub coś podobnego
i usunąć pył, ścinki oraz inne zanieczyszczenia z
obudowy.
Wymiana pasów (Rys. 28,29)
Maszynę odłączyć z sieci zasilającej.
• Poluzować śruby (1, Rys. 28) i zdjąć osłonę pasa.
• Przekręcić śruby (2, Rys. 29) w kierunku przeciwnym
do ruchu wskazówek zegara za pomocą klucza do
wkrętów sześciokątnych tak aby przesunąć silnik
do przodu.
• Zmienić pasy.
• Przekręcić śruby (2, Rys. 29) w kierunku zgodnym
z ruchem wskazówek zegara za pomocą klucza do
wkrętów sześciokątnych tak aby przesunąć silnik
do tyłu. Nie należy nadmiernie napinać pasa.
• Założyć osłonę pasa i dokręcić śruby.
pracy należy zawsze
skutkować poważnymi
charakteryzować się
Kontrola szczotek
Sprawdzić szczotki nowego silnika po 50 godzinach
pracy urządzenia. Następnie, sprawdzać co 10
roboczogodzin.
Jeżeli szczotki węglowe są krótsze niż 6 mm lub
pióra lub druty są przepalone lub uszkodzone,
należy wymienić obydwie szczotki. Jeżeli po wyjęciu
i skontrolowaniu szczotek okaże się, że nadają
się do dalszej eksploatacji, można umieścić je na
powrót w maszynie.
Deklaracja zgodności z
normami Unii Europejskiej
Firma Scheppach Fabrikation von Holzbearbeitsungsmachinen
GmbH, Gunzburger Str 69,D-89335 Ichenhausen zaświadcza,
że maszyna opisana poniżej, charakteryzująca się poniższy-
mi danymi w wersji przez nas dostarczonej spełnia wymogi
Dyrektyw Komisji Europejskiej. W przypadku jakichkolwiek
modyfikacji i zmian wprowadzanych w maszynie, niniejsza
deklaracja traci ważność.
Opis maszyny:
piła tarczowa ukośnica
Typ:
Capas 7, Art.-Nr. 88001946
Obowiązujące Dyrektywy UE:
Dyrektywa Maszynowa 98/37/EU (< 28.12.2009),
Dyrektywa Maszynowa 2006/42/EWG (> 29.12.2009),
Dyrektywa Napięć Niskich 2006/95/EWG,
Dyrektywę EMG 2004/108/EWG
Miesce, data:
Ichenhausen, 14.07.2009
Podpis:
W imieniu: Wolfgang Windrich (technical director)
